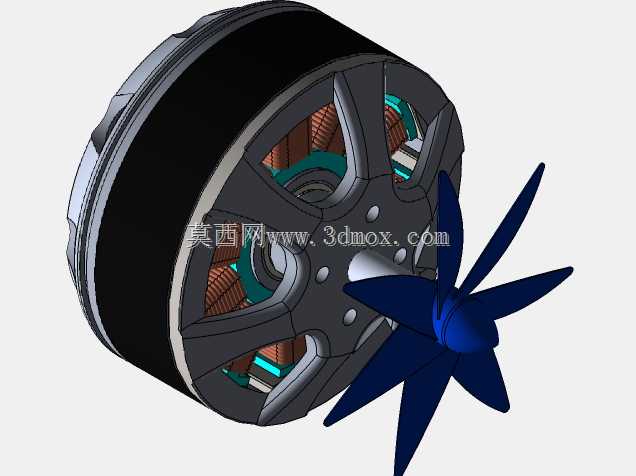

带螺旋桨结构的外转子电动马达设计

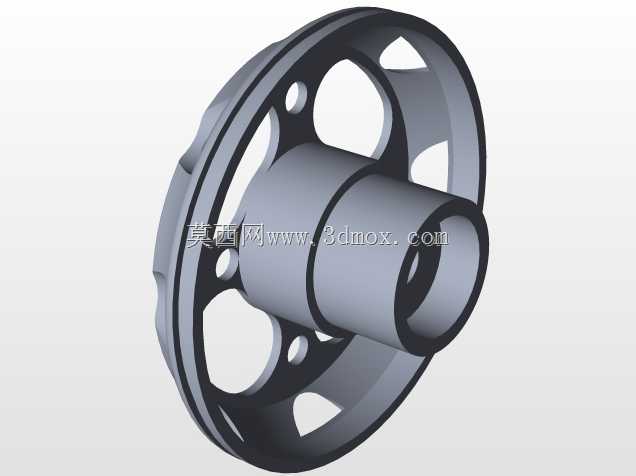

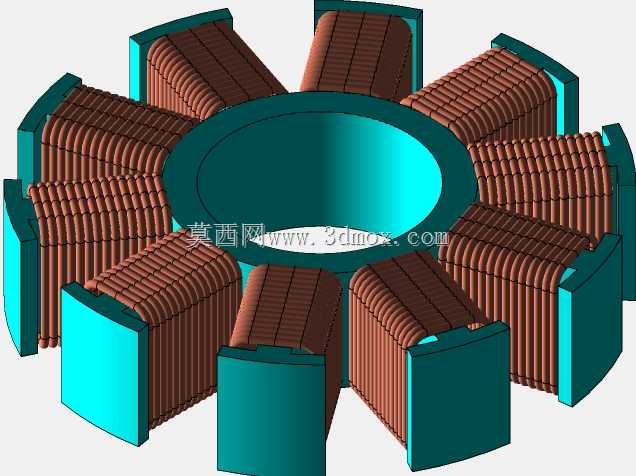

　　这款动力部件的设计，最初是针对小型电动载具的辅助动力单元需求展开的，在实际选型场景中，这类带集成螺旋桨的外转子动力结构，常被用于小型电动通勤设备的散热辅助、低速电动载具的辅助推力输出，也可适配小型低空电动运载设备的动力端，覆盖地面轻型电动设备与低空小型电动装置的动力需求场景。从结构设计思路来看，采用外转子布局的核心考量，是在同等定子尺寸下获得更大的扭矩输出能力，外转子壳体直接作为旋转部件，省去了传统内转子电机的输出轴传动连接环节，螺旋桨直接与转子端盖固定，减少了传动链路的功率损耗，也降低了传动结构带来的振动与装配误差累积。定子部分的绕组排布采用集中式绕组设计，每极齿部的绕组绕制空间经过反复校核，既保证了槽满率控制在合理区间，

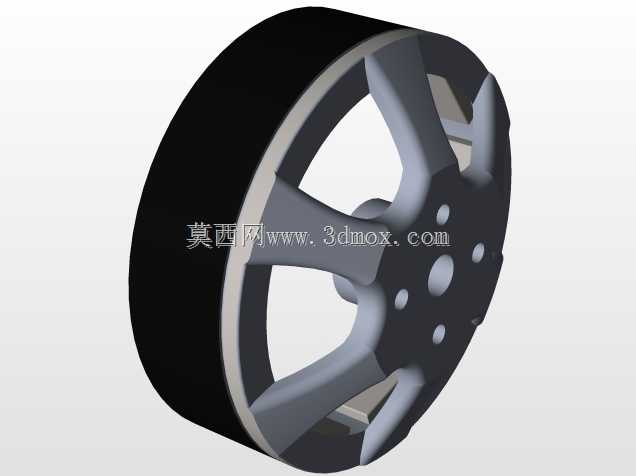

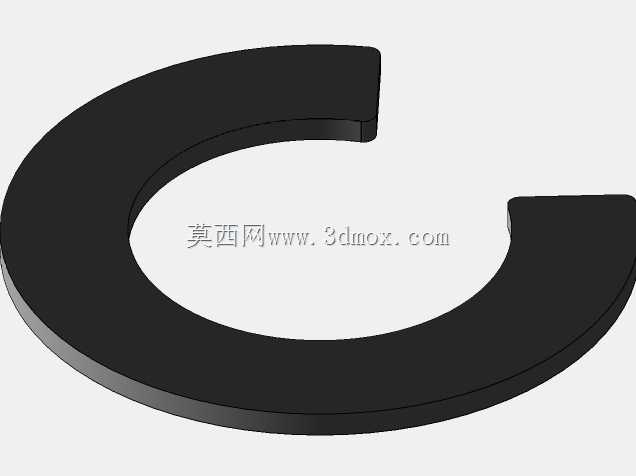

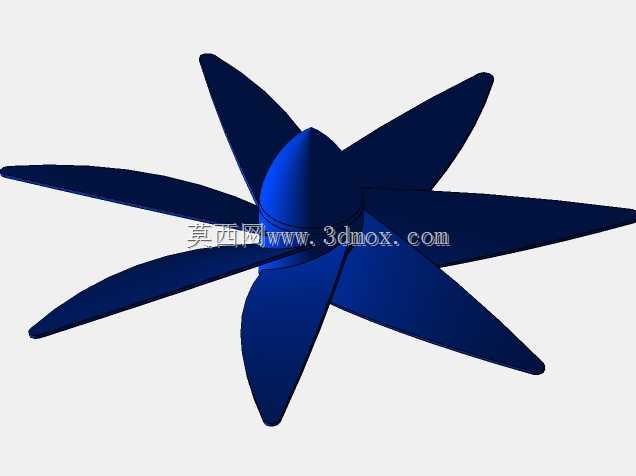

　　避免生产过程中嵌线难度过高，也能保证通电后产生的磁场与转子磁钢的气隙磁场匹配度达到最优，气隙尺寸控制在0.2mm到0.3mm之间，既避免气隙过小导致的转子转动时扫膛风险，也防止气隙过大造成的磁漏增加、效率下降问题。转子部分的磁钢采用表贴式固定方式，磁钢与转子外壳之间通过耐高温结构胶粘接，同时在磁钢外侧增加了薄壁不锈钢护套，避免高速旋转时磁钢受离心力作用脱落，转子外壳的外侧设计有均匀分布的散热筋，在转子旋转过程中，散热筋可以带动周边空气流动，带走绕组通电产生的热量，配合前端集成的螺旋桨产生的轴向气流，能够在不额外增加散热风扇的前提下，将电机持续工作时的温升控制在绝缘等级允许的范围内。螺旋桨的结构设计采用多叶大扭角布局，

　　桨叶的翼型选用低速高升阻比的剖面，在较低转速下就能获得足够的推力输出，桨叶与转子连接的安装座采用一体化定位结构，安装面上设计有定位止口，保证螺旋桨的旋转中心与转子的回转中心同轴度控制在0.05mm以内，避免高速旋转时产生不平衡振动，桨叶的根部做了加厚处理，通过有限元校核根部的离心力载荷与气动载荷，确保在最高工作转速下桨叶的应力远低于材料的屈服强度，不会出现断裂失效的问题。从安装边界来看，电机的定子基座部分设计有四个均布的安装孔，安装孔的中心距按照通用小型动力设备的安装标准设定，安装面的平面度控制在0.02mm以内，保证安装后电机的定子不会出现偏斜，转子的旋转轴线与安装基准面的垂直度公差控制在0.03mm以内，

　　避免长期运行时轴承承受额外的径向载荷，缩短轴承使用寿命。出线端位于定子基座的侧方，出线位置设计有防水密封圈槽，适配常规的线缆防水接头，能够满足户外使用时的防雨防尘需求，轴承选用深沟球轴承，前后轴承的跨度经过优化，既保证转子的支撑刚度，也能抵消转子旋转时产生的轴向窜动，在承受螺旋桨产生的轴向推力时，轴承的接触应力处于额定载荷范围内，保证长期运行的可靠性。在实际功能特性上，这款动力单元的扭矩输出特性偏向低速大扭矩，在额定转速下能够输出稳定的扭矩，不需要额外搭配减速机构就能直接驱动螺旋桨产生推力，整体结构的零部件数量相比传统带减速箱的动力单元减少了40%以上，既降低了整体重量，也减少了故障点，装配流程也更加简单，适合批量生产时的快速组装。在结构细节处理上，所有的棱边都做了倒角处理，避免装配过程中划伤操作人员，也防止应力集中导致的部件开裂，转子做了整体动平衡校正，平衡精度等级达到G2.5级，确保在最高工作转速下的振动值控制在允许范围内，不会因为振动导致连接螺栓松动或者周边部件的共振损坏。
