兼容多规格的转站底部支架壳结构设计

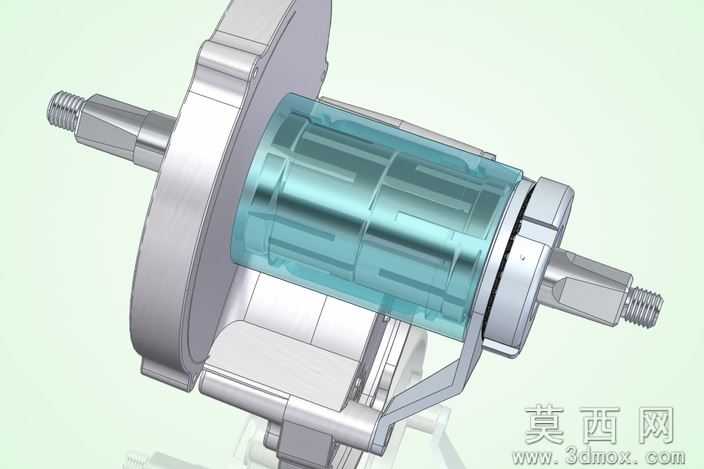

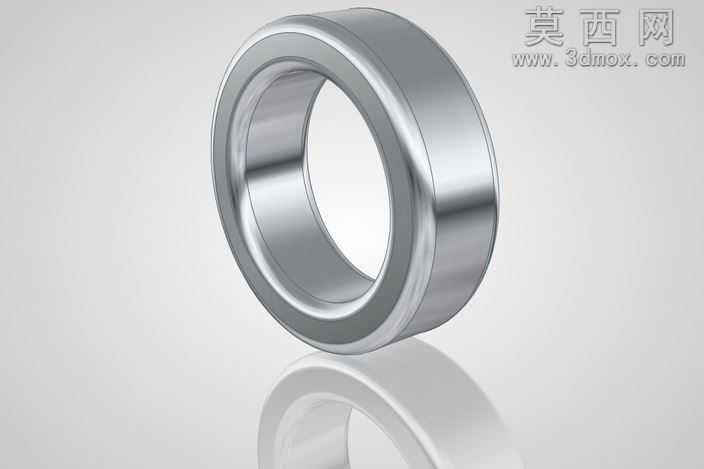

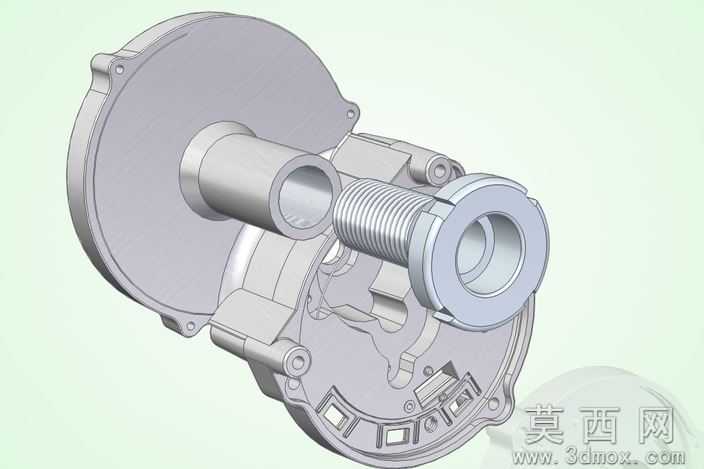

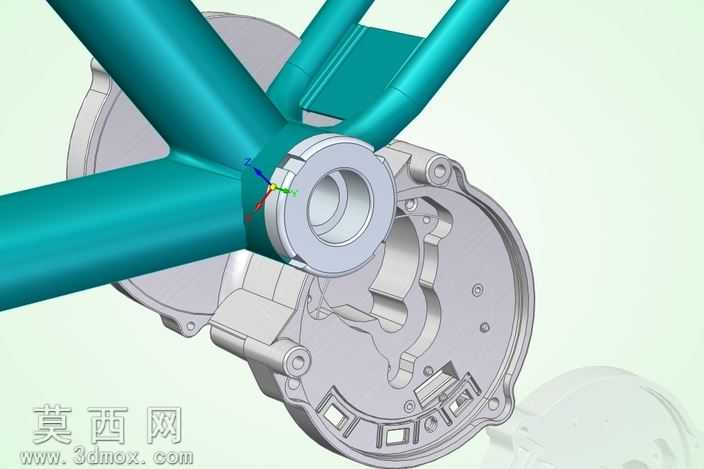

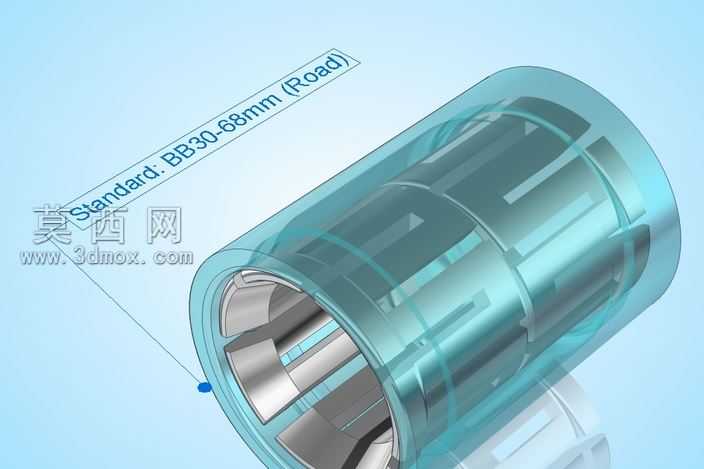

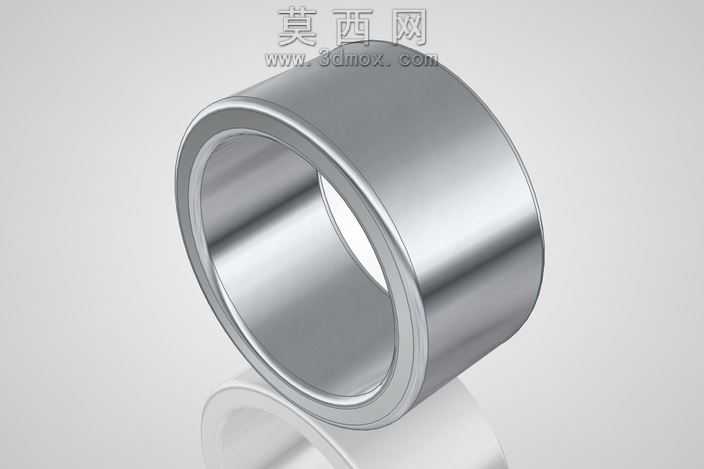

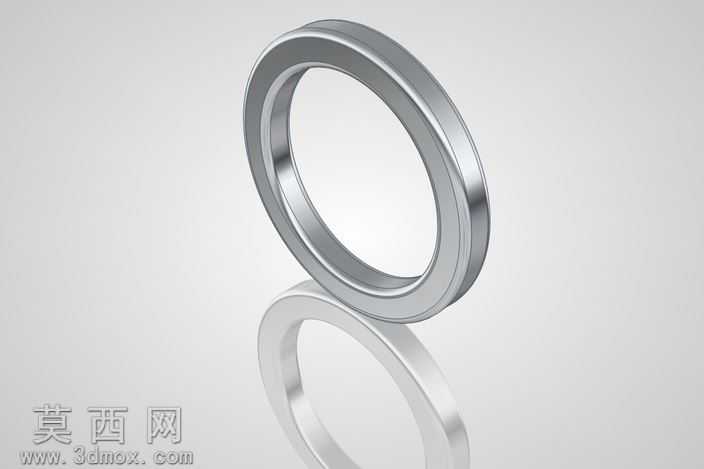

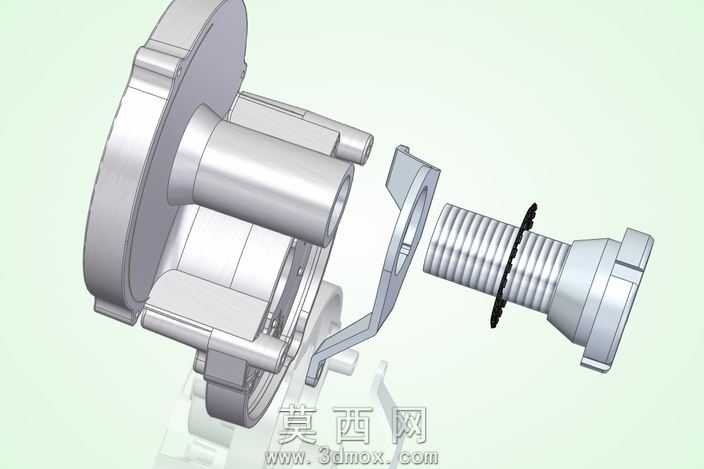

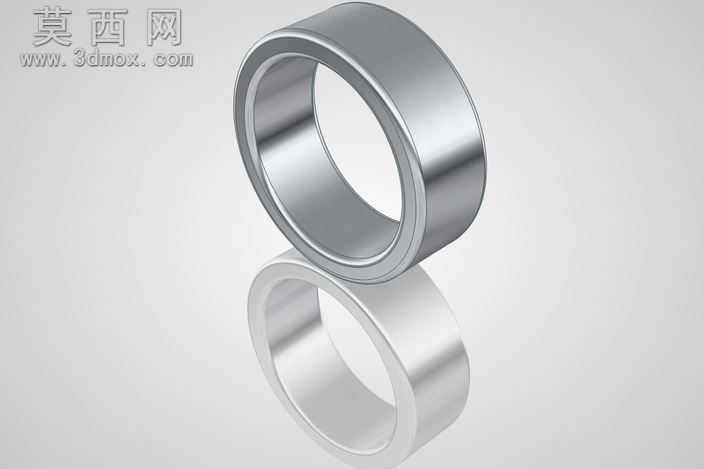

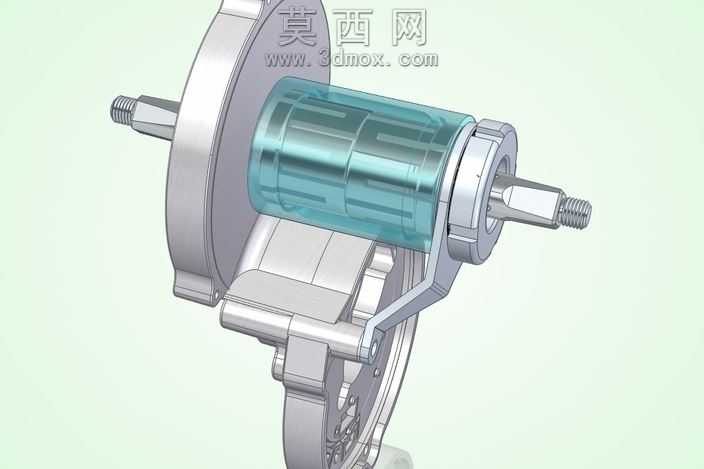

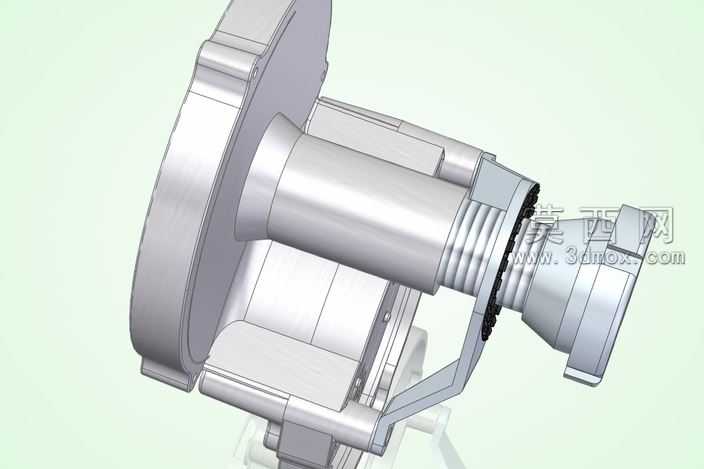

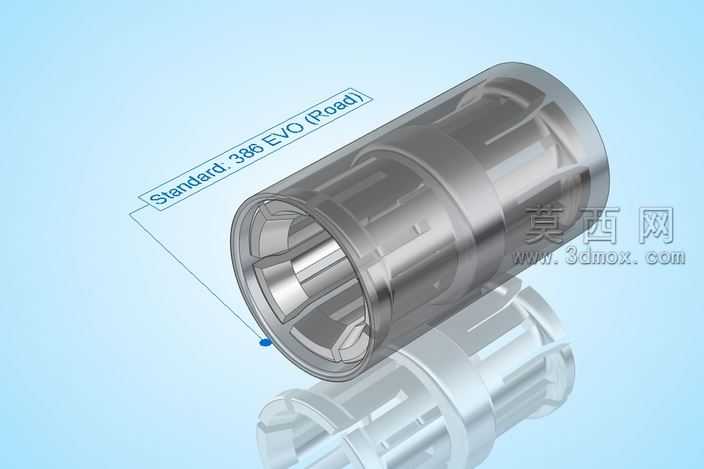

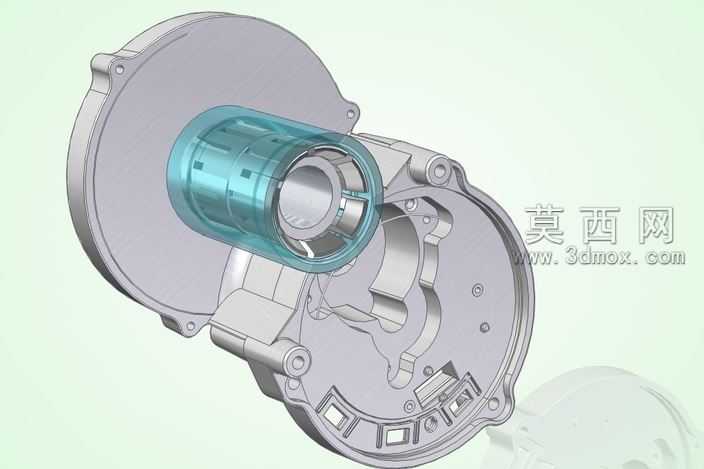

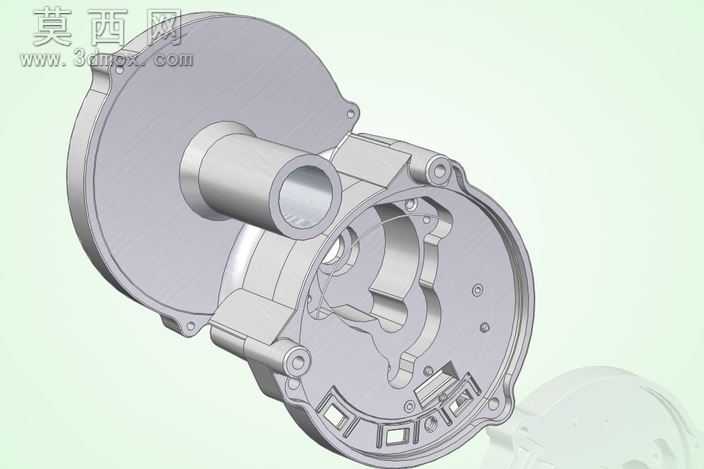

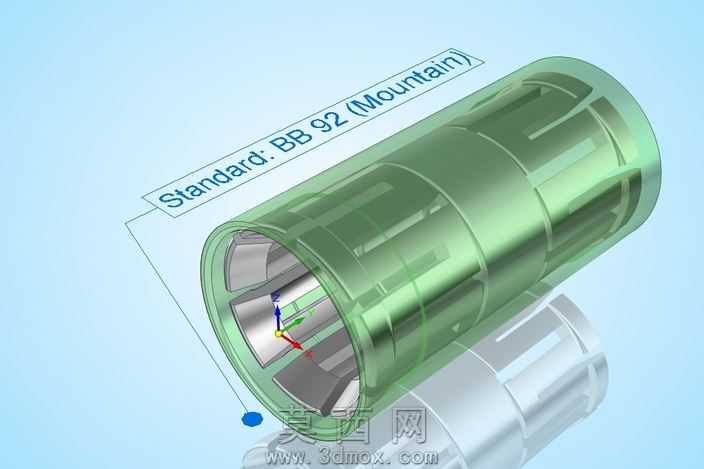

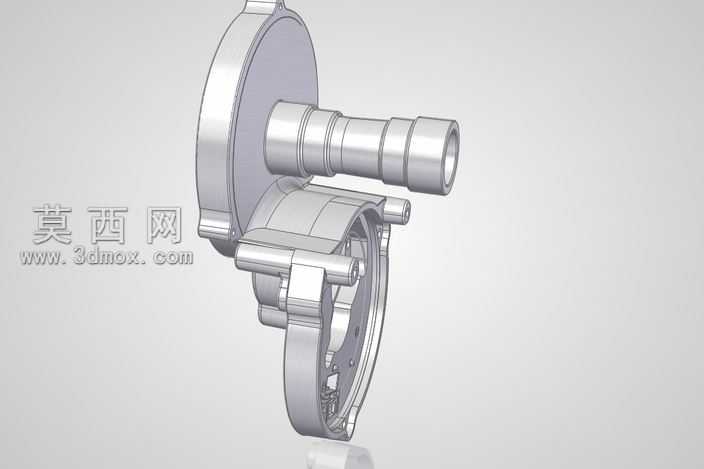

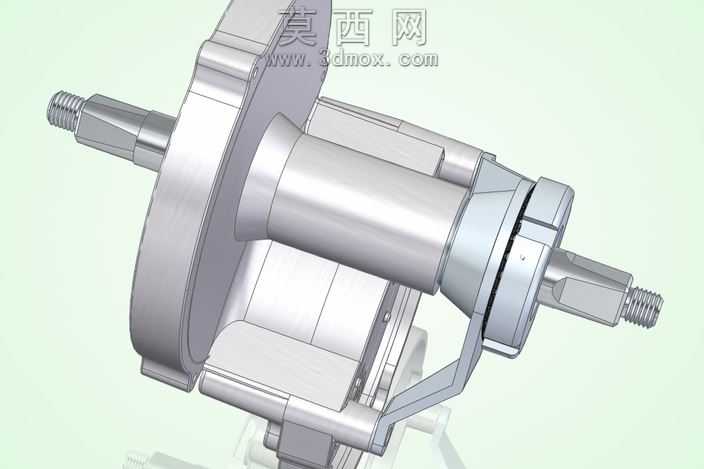

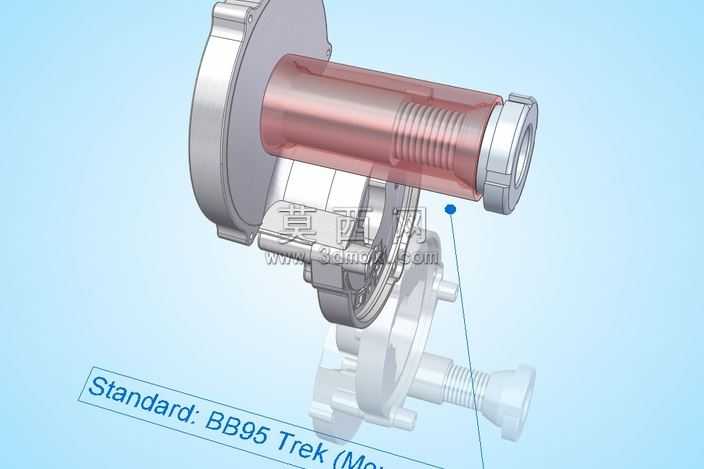

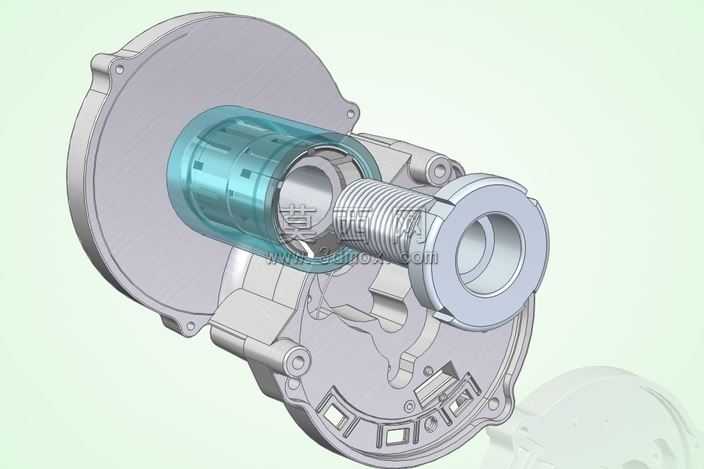

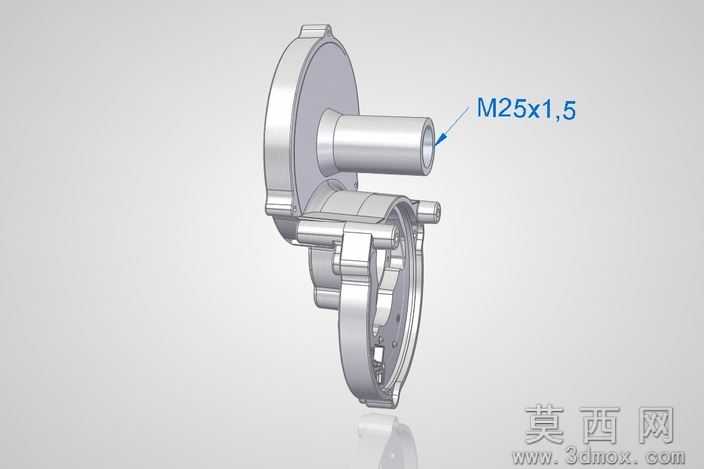

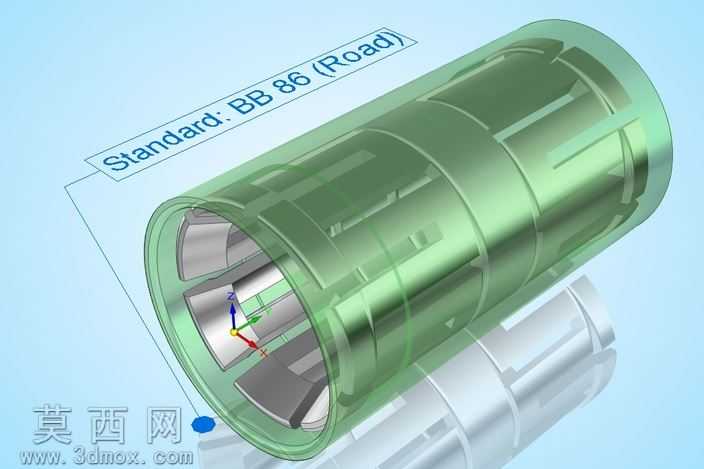

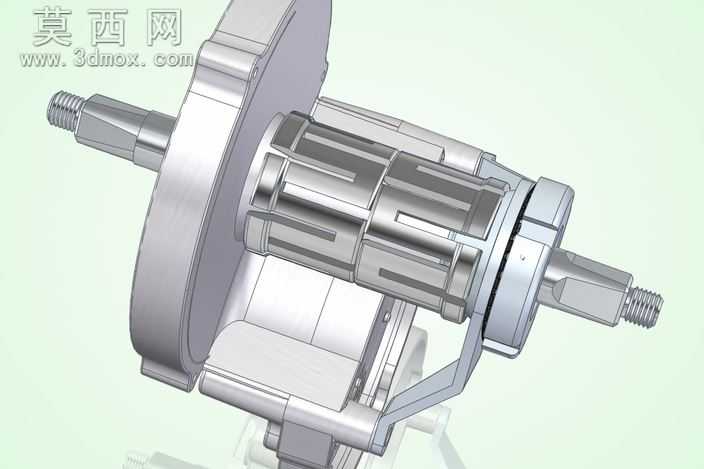

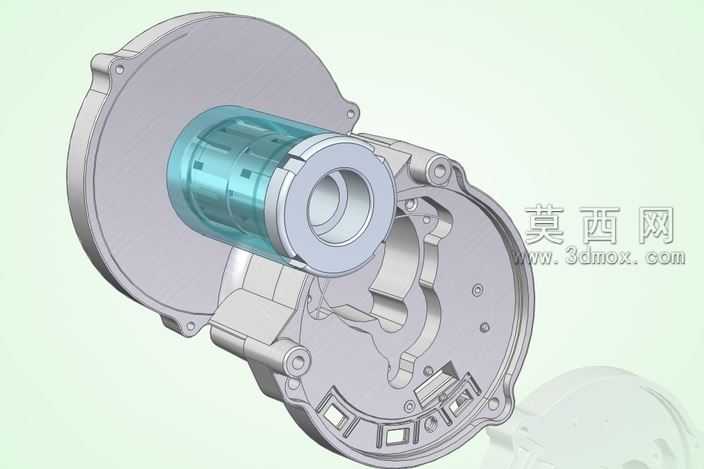

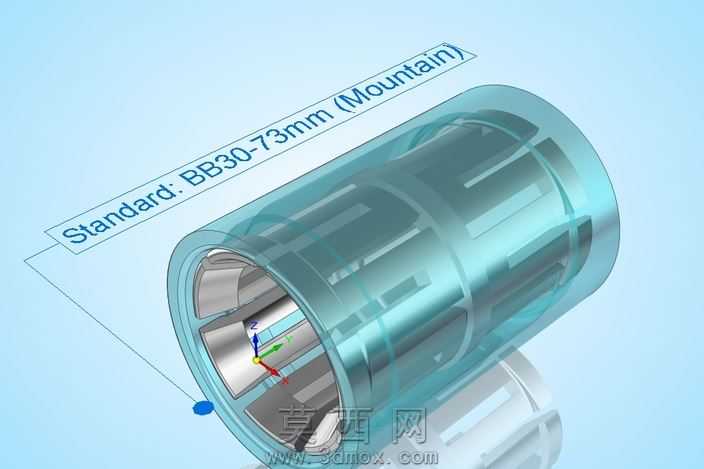

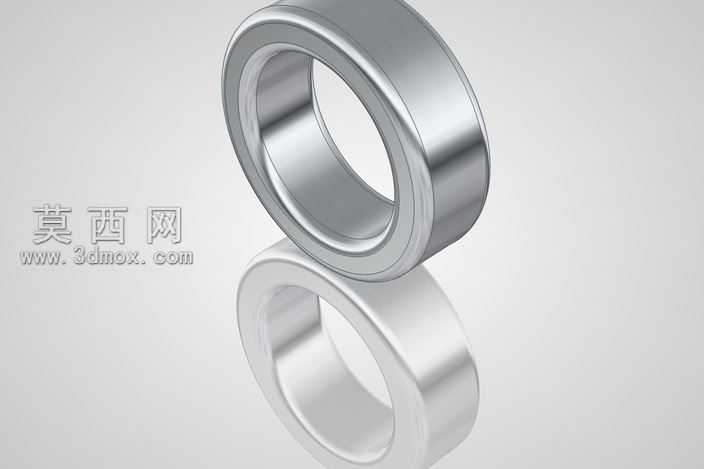

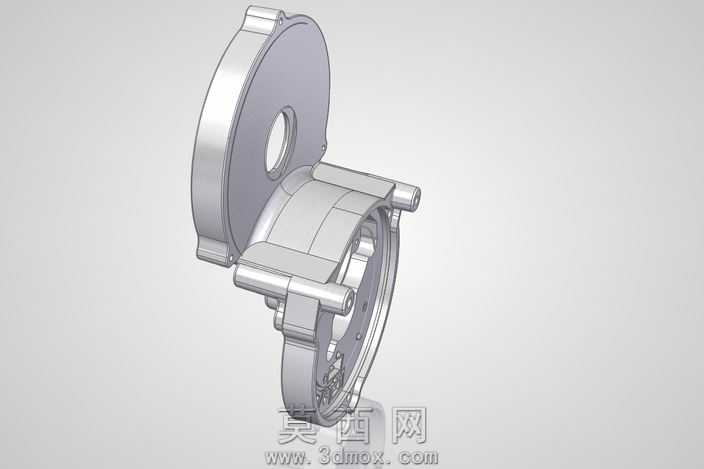

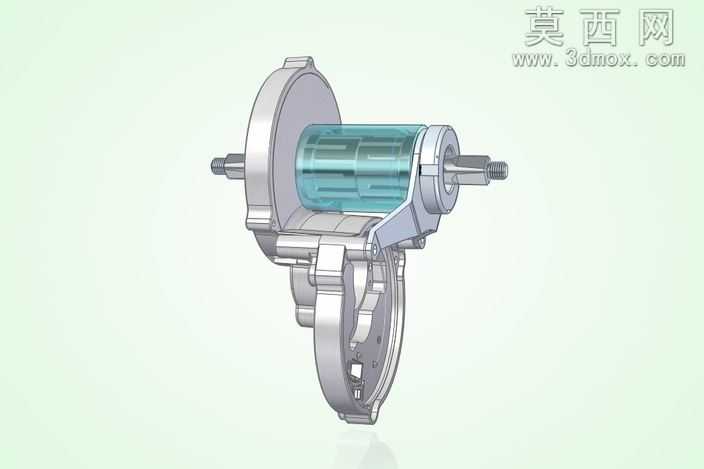

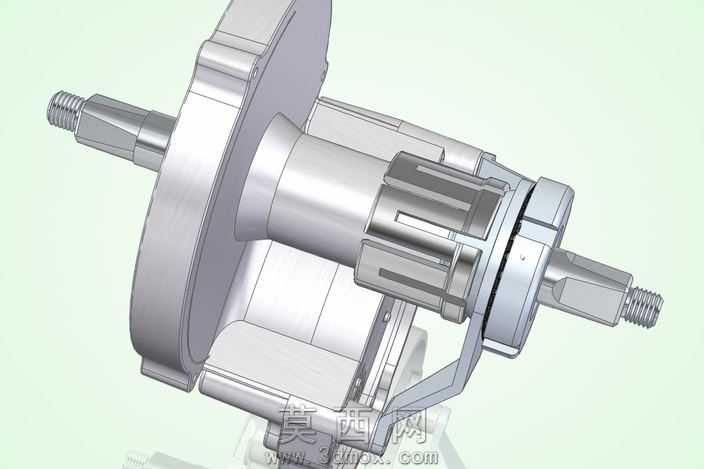

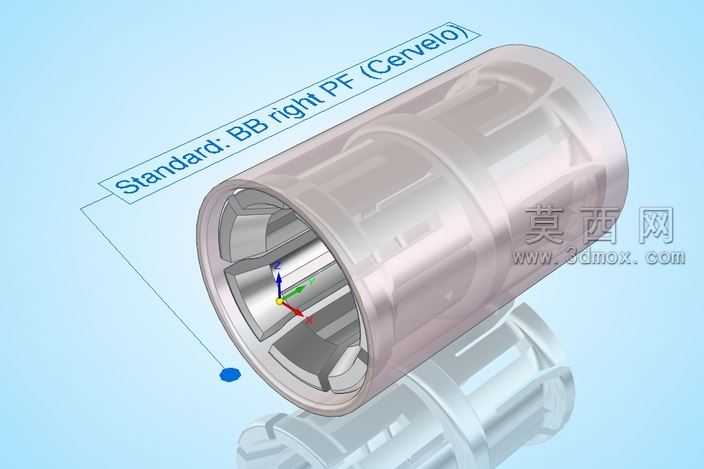

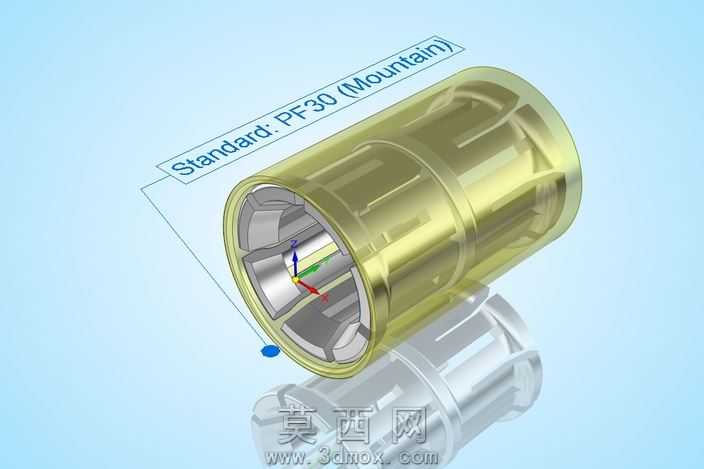

本作品为转站2底部支架壳的三维结构设计，建模过程中以参数化设计逻辑为核心，首先梳理支架壳的适配需求，针对BB86、BB92、BB30-68等十余种不同规格的五通尺寸，以及2473压合、386EVO等不同装配标准，搭建可适配多场景的壳体基础轮廓，确保壳体能够覆盖30-73毫米区间的不同安装尺寸需求。建模阶段优先完成主体安装位的结构搭建，精准定位6803-ZZ轴承的安装腔，严格匹配轴承D26毫米、d17毫米、B5毫米的尺寸参数，保证轴承装配后的同轴度与贴合度，避免出现装配间隙过大或干涉的问题。针对支架与管件连接的部位，采用多辐条衔接的结构设计，将青绿色的管件连接端与银灰色的壳体主体做一体化的结构融合，在衔接处做圆角过渡处理，既降低应力集中风险，也保证整体结构的力学性能，能够承受传动过程中的径向与轴向载荷。材质渲染阶段，对壳体主体采用哑光金属质感的材质设置，还原铝合金压铸壳体的表面质感，对连接管件部分采用饱和度较高的青绿色哑光漆面材质，通过光影调整突出不同部件的结构分界，同时在轴承安装位、壳体侧边的固定孔位等细节处做倒角与纹理处理，还原真实机加工后的表面细节。结构设计上，在壳体侧边预留对应不同规格垫片的安装余量，可适配4.2毫米、1.6毫米等不同厚度的BB90/95垫片，同时对应不同型号的中轴规格预留对应的锁紧结构位，无需额外修改壳体即可完成不同传动方案的适配。整体建模过程中反复校验各安装位的尺寸公差，对壳体的壁厚做均匀化处理，在保证结构强度的前提下尽可能控制整体重量，同时对壳体上的每一处固定孔、定位槽做精准定位，确保与配套部件装配时能够完全对位，不会出现错位无法安装的问题。渲染环节采用柔和的漫反射光源，从多个角度打光突出壳体的结构轮廓与细节特征，清晰展示各连接部位的衔接关系与安装位的结构形态，直观呈现该支架壳的适配范围与结构优势。
