车间工位小型多关节机械臂结构设计

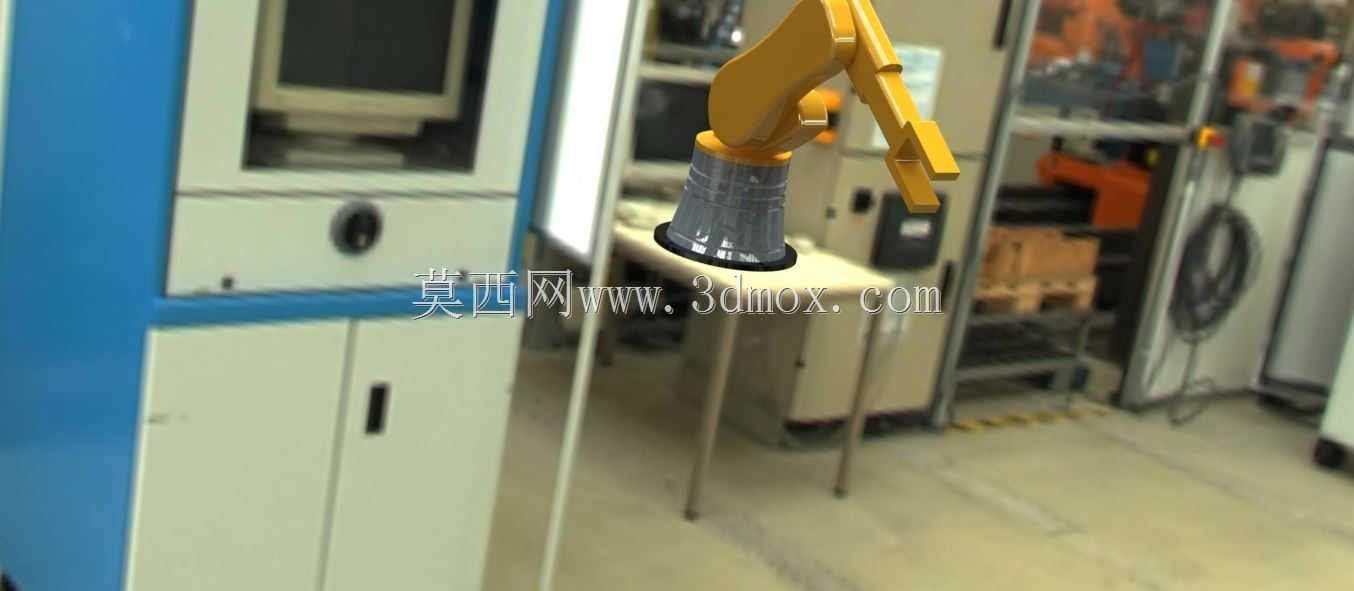

　　这款多关节机械臂的三维结构设计，最初是针对电子组装车间小范围工位的精密作业需求展开的，区别于大负载重载工业机器人，它的作业覆盖半径控制在800mm以内，底座安装直径仅220mm，可直接固定在标准防静电工作台台面，不需要额外开挖地面预埋安装件，适配现有车间多数装配工位的台面布局，不会占用过多物料摆放空间。从实际应用场景来看，这类小型机械臂常部署在传感器组装、小型电子元件插接、工位间轻量物料转运的环节，可替代人工完成重复度高、定位精度要求稳定的往复动作，单臂额定负载控制在3kg以内，完全满足小型零部件的取放、涂胶、简单装配的作业需求，末端执行器采用快换接口设计，可根据不同工序快速更换夹爪、真空吸盘、点胶头等作业附件，

　　不需要拆解臂体主体结构，换型时间可控制在5分钟以内，适配多品种小批量的柔性生产需求。在结构设计思路上，臂体采用三段式关节布局，底座回转关节可实现340度水平回转，大臂俯仰关节摆动范围为负15度到正75度，小臂俯仰关节摆动范围为负30度到正90度，末端腕部可实现180度回转，整体作业自由度可覆盖工位台面上以底座中心为圆心、半径750mm范围内的所有作业点，不存在作业死区。关节传动部分采用谐波减速器搭配伺服驱动的结构，关节处的走线全部采用内部穿线设计，避免外部管线在臂体运动过程中产生剐蹭、缠绕问题，同时在每个关节的运动极限位置都设计了硬限位挡块与软限位触发传感器，双重防护避免臂体超程运动造成设备碰撞。臂体的外形采用流线型包覆设计，

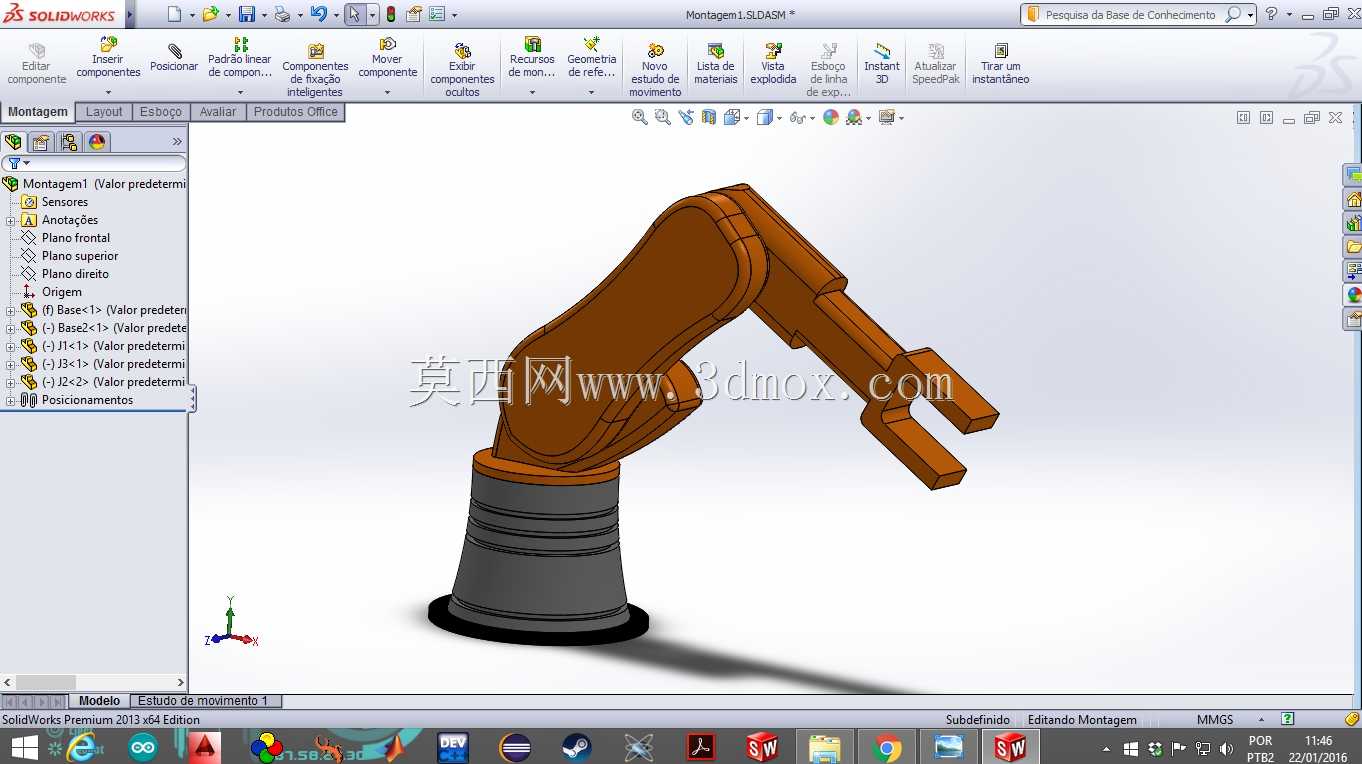

　　外壳采用轻质铝合金材质加工，在保证结构刚性的前提下尽可能降低臂体自身重量，整机自重控制在28kg，单人即可完成设备的搬运与安装固定，不需要借助起重辅助设备。安装边界方面，底座固定孔位采用通用的180mm孔距四孔安装设计，适配多数现有工作台的预装孔位，安装时只需要保证台面平面度公差在0.2mm以内，即可保证臂体运行时的重复定位精度控制在±0.05mm范围内，满足精密装配的精度要求。从实际运行的工况适配来看，臂体的关节密封等级达到IP54，可适应车间内存在少量粉尘、常规温湿度的作业环境，不需要额外加装防护外罩，日常维护只需要按照运行周期在关节注油嘴补充润滑脂即可，维护难度较低。在结构建模过程中，

　　所有关节的配合公差都按照实际加工装配要求预留，臂体的运动包络线经过反复校核，在最大伸展姿态下不会与周边常见的工位料架、工装夹具产生干涉，设计阶段就提前规避了现场部署时可能出现的空间冲突问题，同时底座的电气接口全部集中在底座侧面的接线仓内，动力线、信号线、气管接口统一排布，现场布线时可直接沿工作台走线槽布置，不会出现管线凌乱影响作业的问题。
