指针式机械千分表精密测量构件

　　在机加工车间的工序间检测环节、工装夹具的装夹找正场景、自动化测量工位的位移反馈单元里，这类指针式千分表是出镜率极高的接触式测量构件，很多刚入行的结构设计人员容易把它和百分表混淆，实际上二者的分度值、测量精度、适用场景有明确边界，千分表的分度值可达0.001mm，能捕捉到微米级的尺寸偏差，这也是它在精密装配、高精度零件检测场景不可替代的核心原因。从实际使用场景来看，这类千分表常被固定在磁性表座上，用于车床卡盘装夹工件时的径向圆跳动找正，铣床加工前的工件平面度校验，也会被集成到定制化的测量治具里，批量检测冲压件的形位公差、装配组件的轴向窜动量，甚至在一些老旧设备的精度校准工作中，它也是检测导轨直线度、主轴回转误差的核心工具，

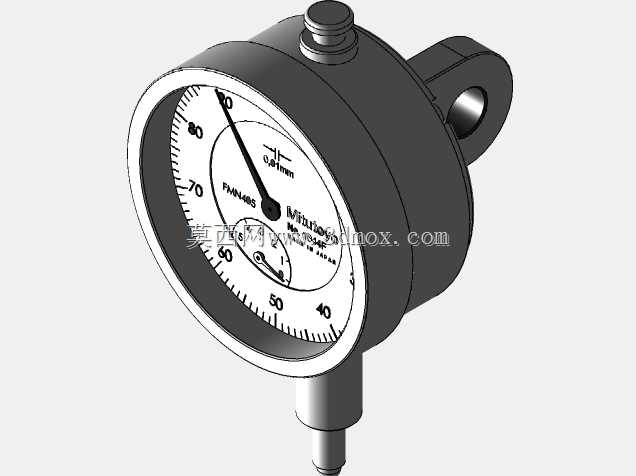

　　相比电子数显类量具，纯机械结构的千分表抗油污、抗切削液干扰能力更强，在车间复杂工况下的长期稳定性更有优势，不需要频繁更换电池，也不会因为电磁干扰出现数值跳变的问题。从产品功能特性来看，这款千分表采用齿轮齿条传动结构，测杆的直线位移通过内部的精密齿轮组放大后，转换为指针的圆周转动，表盘上的主刻度盘每圈对应0.1mm的测量行程，小表盘用于记录指针转动的圈数，避免读数时出现量程误判，表圈可以转动调整零位，方便测量前的基准校准，顶部的测头提升按钮可以快速抬起测头，避免安装、移动表具时测头和工件发生刚性碰撞，保护内部精密传动构件不受损伤，表体后侧的带孔吊耳既可以用于穿装固定杆，也能在一些特殊安装场景下配合锁紧螺钉实现多角度固定，

　　适配不同的测量工位需求。在做三维建模设计时，首先要还原的是内部传动链的传动比匹配，测杆上的齿条齿距、各级传动齿轮的模数和齿数要严格对应0.001mm的分度值要求，保证测杆移动1μm时，主表盘指针正好转动一个刻度格，避免出现传动误差；其次要考虑测杆的导向结构，测杆和导套之间的配合间隙要控制在合理范围，既要保证测杆移动顺滑无卡滞，又不能因为间隙过大出现测量示值误差，导套位置通常会设计防尘密封结构，阻挡车间里的铁屑、粉尘进入表体内部磨损传动构件；表盘的刻度标识要符合行业通用读数习惯，主刻度盘的刻度线长短、数字标识位置要清晰易读，避免操作人员读数时出现视差。从外形尺寸与安装边界来看，这类千分表的表体外径通常在58-62mm区间，

　　整体高度不含测头时约70mm左右，测杆的标准行程为1mm，测头采用硬质合金材质，耐磨性强，长期接触工件表面也不容易出现磨损变形；安装时需要注意，表体的固定夹持部位通常是测杆导套的圆柱段或者后侧吊耳的安装孔，夹持力不能过大，否则容易导致导套变形，出现测杆移动卡滞、测量值不准的问题，安装后要先抬动几次测头提升按钮，确认指针回零稳定无漂移，才能开始正式测量工作。很多设计人员在做设备集成时容易忽略千分表的测量力参数，这款千分表的测量力控制在1.5N以内，既可以保证测头和工件表面可靠接触，不会因为测量力过小出现接触不实跳数的问题，也不会因为测量力过大导致薄壁工件、软质材料工件出现弹性变形，影响测量结果的准确性。在日常使用场景里，千分表属于精密量具，存放时要避免剧烈震动，不要和锉刀、车刀等锋利工具堆放在一起，使用前要检查测杆移动是否顺滑，指针转动是否灵活，零位校准是否准确，长期不使用时要在测杆外露表面涂抹防锈油，放在干燥的量具盒内保存，才能长期保持测量精度。
