条式高精度水平测量仪结构设计

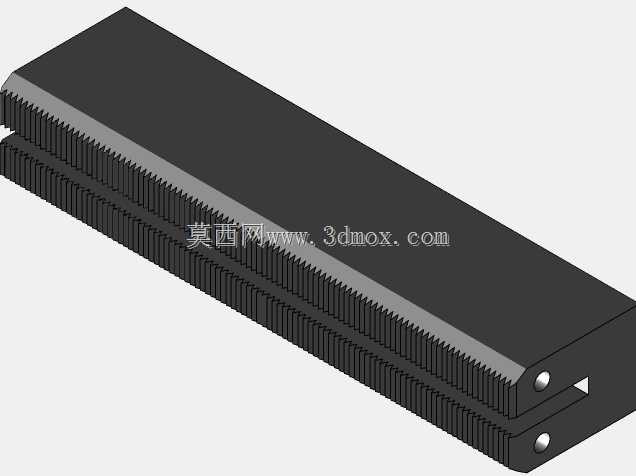

　　在设备安装调试、机床水平校准、精密构件装配的现场作业场景里，这类条式水平测量工具是钳工、设备运维人员随身配备的核心检测器具，它的核心作用是通过内置的水准泡偏移量，快速判定被测平面的水平度偏差，为设备调平、构件安装提供量化的偏差参考，避免因安装面倾斜导致的设备运转磨损加剧、加工精度超差、装配应力集中等工程问题。从结构设计逻辑来看，这款水平仪采用整体式长条形铸铁基座作为主体承载结构，基座底面经过精磨处理，平面度控制在微米级，保证和被测平面贴合时不会因为接触面的微观不平导致测量误差，基座两侧设计有密集的防滑齿纹结构，一方面是在手持移动时增加摩擦力，避免滑脱摔损，另一方面在需要轻微推移调整测量位置时，齿纹结构可以减少和被测面的吸附力，

　　尤其是在平整的大理石平台、机床导轨面上移动时，不会因为真空吸附导致推移卡顿，影响测量效率。基座的铰接端采用两个圆柱销作为转动副的连接结构，这种设计并非是为了实现基座的弯折功能，而是作为水准泡安装座的微调铰接点，在生产校准环节，可以通过调整铰接端的锁紧螺钉，对水准泡的零位进行校准，抵消基座加工过程中产生的微小形位误差，保证零位精度符合计量要求。从安装边界和尺寸适配角度，长条形的基座长度覆盖了常规设备安装调平的单段测量跨度，不需要多次移位拼接测量数据，就能完成单段导轨、设备安装支脚区域的水平度检测，整体厚度控制在合理范围，既保证了基座自身的刚性，不会因为手持施力产生形变影响测量精度，又能伸入设备下方的狭窄间隙完成检测，

　　适配多数工业设备安装现场的空间限制。在实际功能特性上，这种条式水平仪的基座采用高牌号铸铁材质，经过时效处理消除内应力，长期使用不会因为应力释放产生形变，保证测量精度的长期稳定性，基座的V型槽底面设计（图中未完全展示但属于这类量具的标准结构）可以适配圆柱面、导轨面的水平度测量，不管是平面设备底座还是圆柱形的导轨轴类零件，都能稳定贴合完成检测。设计过程中，首先要保证基座的两个测量面的平行度、平面度形位公差，这是整个测量工具精度的基础，其次是水准泡的安装槽要和基座底面保持严格的平行，铰接微调结构的间隙要控制在极小范围，避免使用过程中出现零位漂移，侧面的齿纹结构采用等距铣削加工，齿深均匀，不会因为齿纹加工不均导致基座重心偏移，

　　影响水平放置时的测量准确性。在设备检修场景中，这类水平仪常用来检测机床导轨的直线度、设备安装底座的水平偏差，在生产线装配环节，用来校准流水线导轨、工装夹具的安装水平，避免因为工装倾斜导致工件定位偏差，影响装配质量，相比电子水平仪，这种机械式结构不需要供电，抗油污、抗粉尘能力更强，适合车间复杂的作业环境，长期使用维护成本极低，只需要定期校准零位就能保持测量精度。
