未完成概念直升机金属框架结构设计

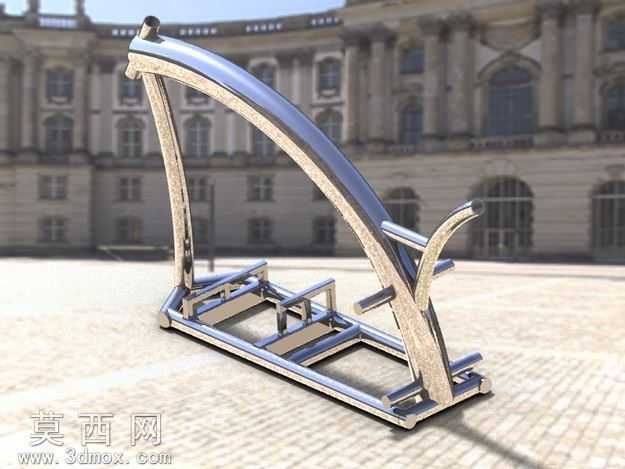

本作品为处于未完成阶段的概念直升机框架三维建模设计，整体以直升机的基础承载骨架为核心构建对象，采用SolidWorks完成全参数化建模流程，建模过程中优先梳理直升机骨架的受力传导逻辑，将整体结构拆分为底部承载底座、弧形主支撑梁、侧向辅助支撑、乘员位限位结构四个核心模块，每个模块均通过草图绘制、特征拉伸、倒角处理、装配约束完成搭建，确保各部件之间的装配关系符合机械结构的连接逻辑。材质渲染阶段，针对框架的金属属性进行了精细化调整，主体支撑梁采用抛光镀铬金属材质，调整反射率、粗糙度参数模拟亮面金属在自然光下的高光与环境反射效果，底座部分采用磨砂金属材质，通过材质区分不同结构的受力属性与功能定位，渲染场景选用户外硬质铺装地面与古典建筑背景，添加柔和的自然光与环境遮蔽效果，让金属框架的光影层次更具真实感，清晰呈现每一处管材的弯折角度与连接节点的结构细节。设计思路上，该作品跳出传统直升机的完整外壳设计逻辑，优先聚焦核心承载骨架的形态探索，弧形主支撑梁从底座尾部向上延伸至机头上方，既承担旋翼系统的安装承载功能，又通过流畅的弧形线条弱化金属结构的生硬感，侧向的小尺寸支撑结构预留了后续操纵机构、乘员防护部件的安装接口，底部矩形框架预留了动力系统、燃油系统的安装空间，所有管材的连接位置均做了圆角过渡处理，避免应力集中的结构问题。当前模型处于骨架搭建阶段，尚未添加旋翼系统、外壳蒙皮、动力传动等后续部件，仅完成了核心承载结构的建模与渲染，能够清晰展示概念直升机的基础结构比例与材质表现效果，为后续的完整模型搭建提供了可靠的骨架基础。
