方形住宅区代步车CALOI熔丝车架结构

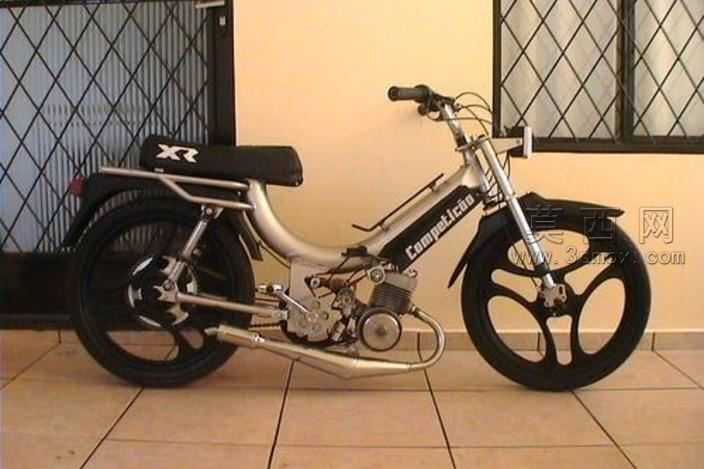

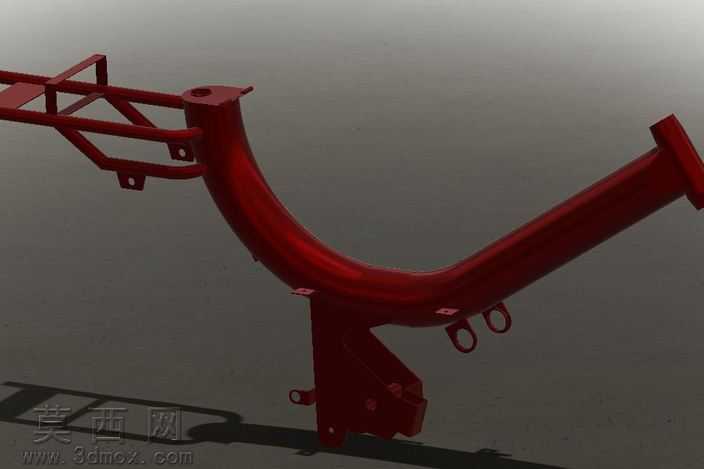

本作品为面向轻型民用代步场景的弯管式车架三维建模成果，建模过程以SolidWorks为核心工具，遵循结构优先、还原实车装配逻辑的设计思路开展。建模初期先梳理车架的整体受力路径，以主弯梁为核心基准搭建骨架草图，精准标定车头管、后平叉安装位、座椅支撑位、动力组件挂载点的空间坐标，确保各安装位的相对位置符合实车的人机工程与装配公差要求。主体弯梁部分采用扫掠特征生成，严格还原圆管的弯曲弧度与壁厚参数，同时对弯管两端的扩口、焊接定位凸台做细节处理，保证后续与其他构件的焊接贴合度。车头管位置通过拉伸与切除特征完成轴承安装位的结构建模，预留出碗组装配的公差间隙，管壁上的走线孔、刹车挂载凸耳均按照实车开孔位置与尺寸精准还原。后段车架的多根横置、斜置支撑管采用结构件焊接逻辑建模，每根支撑管的端面都做了与主弯梁的贴合裁切处理，还原真实焊接工艺的接缝形态，同时在支撑管对应位置预留了后货架、挡泥板的安装孔位。下部的动力挂载支架采用加厚板材建模，通过多组加强筋提升结构强度，支架上的发动机安装孔、减震连接吊耳、脚踏固定位均按照标准紧固件尺寸做适配设计，吊耳处的环形挂孔做了圆角过渡处理，避免应力集中。材质渲染阶段，主体车架采用亮面红色金属烤漆材质，调整材质的粗糙度与反光度参数，还原金属漆面的饱满光泽，焊接位置做轻微的焊缝纹理处理，增强模型的真实感；安装孔位的内壁做哑光金属质感处理，区分漆面与裸金属的视觉差异。整体建模过程严格遵循非机动车车架的设计规范，兼顾结构强度与轻量化需求，所有安装位的尺寸均符合通用代步车的配件适配标准，可直接用于后续的工程出图、装配模拟与结构受力分析，完整还原了该款CALOI品牌轻型代步车车架的结构特征与工艺细节。
