定制改装chopper摩托车车架结构设计

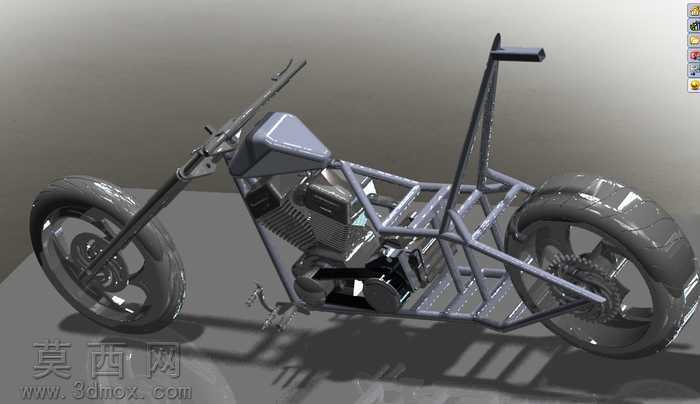

本作品为定制改装chopper风格摩托车的车架主体三维建模设计，建模过程中以美式长臂改装摩托的经典比例为核心参考，首先确定前后轮轴的基准轴距、前叉倾斜角度与座椅安装高度三大核心参数，搭建出整车的空间定位线框，为后续结构建模提供精准的尺寸依据。建模阶段采用实体建模与线框结构结合的方式，对车架的主纵梁、尾部支撑立管、发动机安装位、后摇臂连接轴座等核心受力部位做了等比例的结构还原，主车架采用方管拼接的经典chopper车架结构，每一段管材的衔接位置都做了贴合焊接工艺的倒角处理，还原真实改装车架的加工逻辑，同时预留出V型双缸发动机的安装固定点位、脚踏安装位、车把转向柱的装配空间，以及尾部高耸靠背支架的连接结构，确保各部件之间不存在装配干涉。材质与渲染阶段，车架主体赋予磨砂金属钢材材质，调整材质的粗糙度与金属度参数还原冷轧钢管的哑光金属质感，前后轮毂采用高光亮面镀铬材质，通过高反射属性凸显改装摩托的复古亮面质感，发动机部分做了分块材质处理，散热鳍片赋予磨砂金属质感，边盖部分采用亮面镀铬与车架形成材质对比，地面采用哑光灰色水泥材质作为衬托，场景内布置三点式布光，主光源从侧上方打亮车架主体结构，勾勒出钢管框架的立体轮廓，辅光源补亮暗部细节避免结构死黑，轮廓光从后方打出勾勒车轮与车架的边缘，最终渲染图清晰呈现出车架的空间结构与各部件的装配关系。设计思路上遵循经典chopper改装的视觉特征，拉长前叉长度、降低车身重心、抬高尾部靠背支架，在还原经典改装风格的同时，保证车架结构的受力合理性，各安装点位的尺寸匹配常规改装通用配件的规格，为后续的整车装配建模提供可靠的车架基础，虽然当前作品处于未完成状态，但核心的车架主体结构已经完整搭建，清晰展现了定制改装摩托的框架设计逻辑与空间布局。
