CBT-1600农用轮式拖拉机整机结构设计

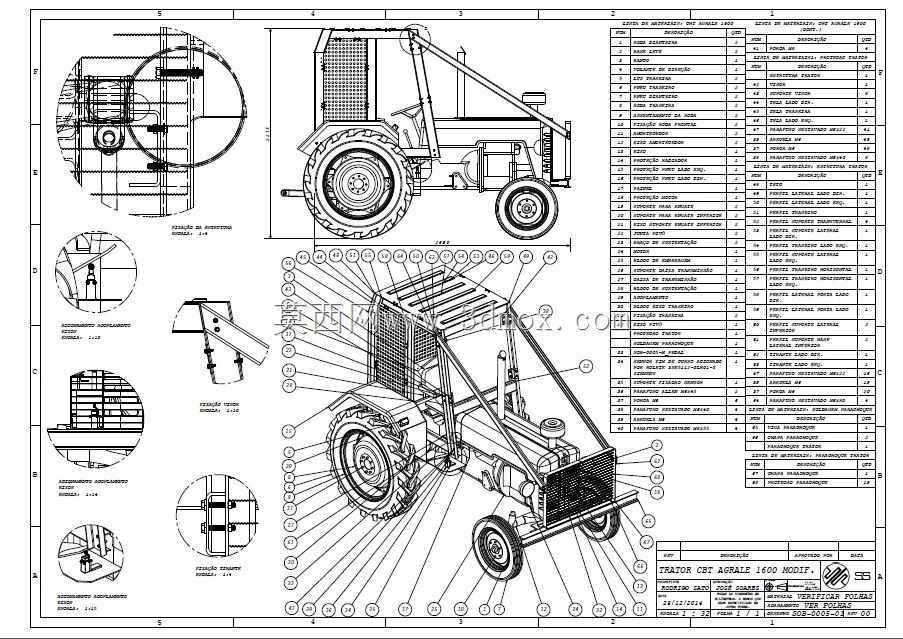

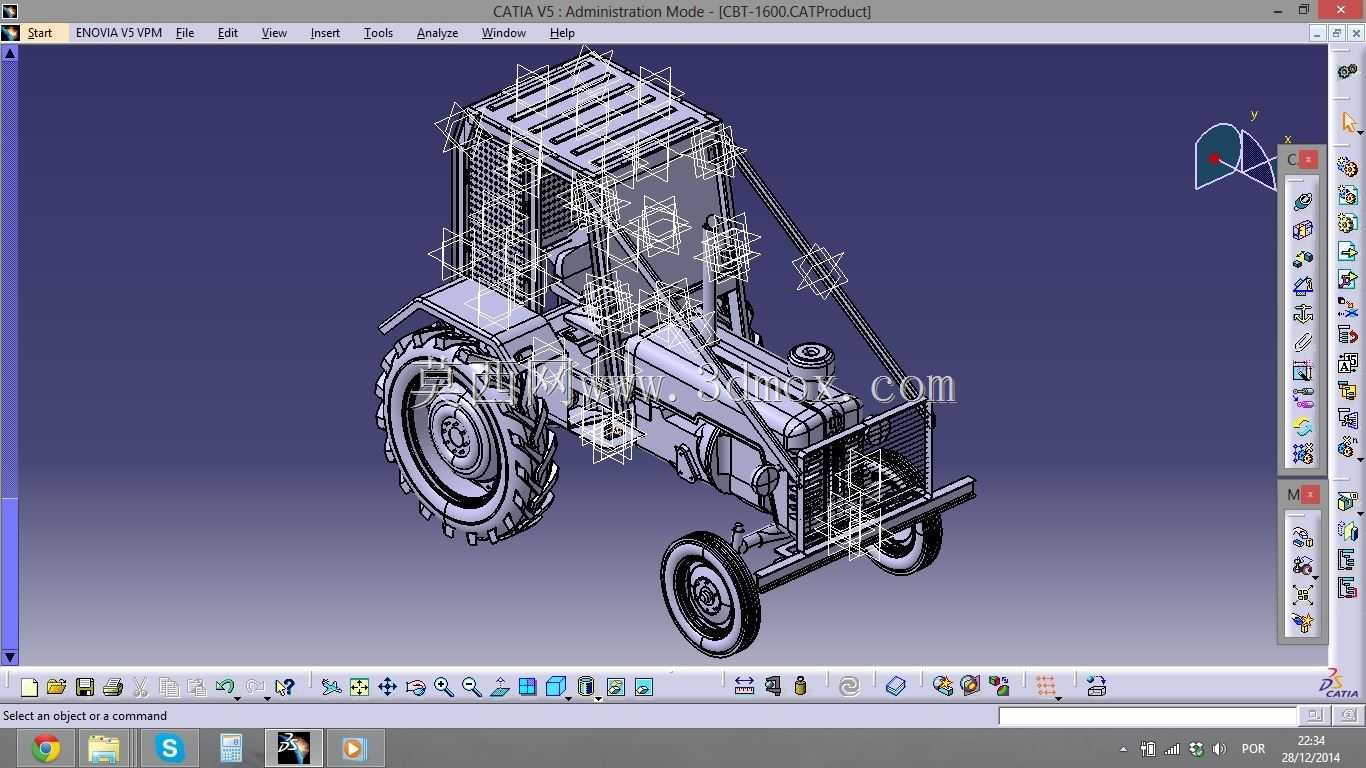

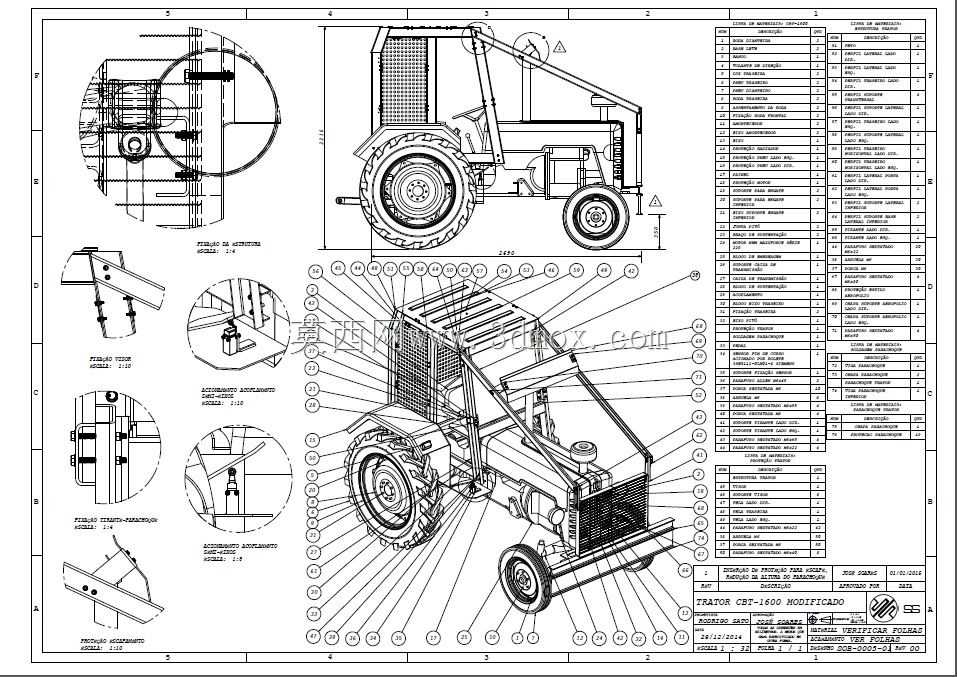

　　这款轮式拖拉机的整机三维结构设计，核心围绕丘陵山地与平原大田的多场景作业需求搭建，在建模阶段就充分考虑了不同作业工况下的结构受力与安装适配边界。从整机布局来看，采用了经典的前置动力舱、中置操纵驾驶室、后置动力输出的排布形式，整机轴距经过多轮校核，既保证了带犁耕、旋耕机具作业时的纵向稳定性，也兼顾了窄幅田块转向时的最小转弯半径需求，前轮转向节的设计预留了足够的转向摆角空间，转向拉杆的布置避开了前桥跳动时的运动干涉区域，在田间坑洼路面行驶时，前桥的摆动行程也做了限位设计，避免轮胎与翼子板、车架部件发生剐蹭。

　　动力舱部分的结构设计，围绕发动机的安装固定做了多点悬置的布局，悬置点的位置选择充分考虑了发动机工作时的振动传递路径，尽可能降低振动向驾驶室、车架的传导，散热系统的安装位置与发动机风扇的同轴度做了严格的尺寸链校核，保证散热气流能够顺畅覆盖发动机缸体、水箱散热片，同时动力舱的覆盖件做了可拆卸式的结构设计，日常维护时可以快速拆解侧护板，完成机油滤芯更换、皮带张紧度调整等常规维保操作。

　　驾驶室的框架结构采用了异型钢管焊接成型的骨架设计，建模时对骨架的受力做了简化的工况模拟，保证侧翻时能够为驾乘人员提供足够的生存空间，操纵杆件的布置位置充分结合了人机工程学要求，离合、刹车、油门踏板的行程与踩踏角度都参考了成年驾乘人员的肢体活动范围，换挡操纵杆、液压输出操纵手柄的位置都设置在驾乘人员手臂自然伸展可触及的范围内，减少长时间作业的操作疲劳。驾驶室的视野设计也做了针对性优化，前挡风玻璃的倾角、侧窗的覆盖范围，保证驾驶员在挂接后置农具时，不需要大幅度探出身体就可以观察到挂接位置的对位情况，顶部护网的结构既可以防止田间作业时树枝、坠物砸破驾驶室顶部，也不会遮挡驾驶员向上观察的视线。

　　行走系统的设计上，后轮采用了大直径农用深花纹轮胎，轮距设计支持有级调节，可以根据不同地区的垄作宽度调整轮距，避免作业时碾压作物垄台，后轮的驱动半轴与最终传动壳体的连接结构做了密封设计，防止田间泥水侵入造成齿轮磨损，前轮的导向轮定位参数经过匹配，保证直线行驶时的稳定性，减少行驶过程中的摆振问题。

　　后置的液压悬挂系统采用了标准的三点式挂接结构，挂接尺寸符合通用农机具的接口标准，可以适配旋耕机、犁耙、播种机等多种常规农用机具，悬挂机构的提升行程做了足够的预留，保证农具提升后有足够的离地间隙，在田间转移时不会剐蹭田埂或路面，动力输出轴的转速与输出法兰尺寸也匹配通用农机的输入要求，不需要额外改装就可以完成动力传递。

　　在整机的安装边界设计上，所有外接管路的走向都做了固定卡扣的布置，避免管路与运动部件发生摩擦破损，线束的排布也预留了足够的活动余量，在车架发生小幅形变、部件振动时不会拉扯线束造成接头松脱。整机的外覆盖件的拼接缝隙做了均匀化的设计，既考虑了制造时的公差累积，也保证了外观的整体性，同时覆盖件的固定螺栓都采用了标准件，方便后期维护更换。

　　这款拖拉机的结构设计没有追求过度的冗余配置，所有结构都围绕农用作业的实际需求展开，在保证结构强度的前提下尽可能控制整机重量，降低作业时的土壤压实程度，同时核心部件的安装位置都预留了足够的操作空间，不管是厂内装配还是后期的售后维修，都可以快速完成部件的拆装操作，不需要拆解过多的周边附属部件。针对田间作业的高粉尘环境，空滤器的安装位置选择了驾驶室后方的高位区域，减少地面扬尘被吸入空滤的概率，延长空滤滤芯的维护周期，排气系统的走向也避开了驾驶室附近的区域，防止尾气倒灌进入驾驶室内影响驾乘人员。
