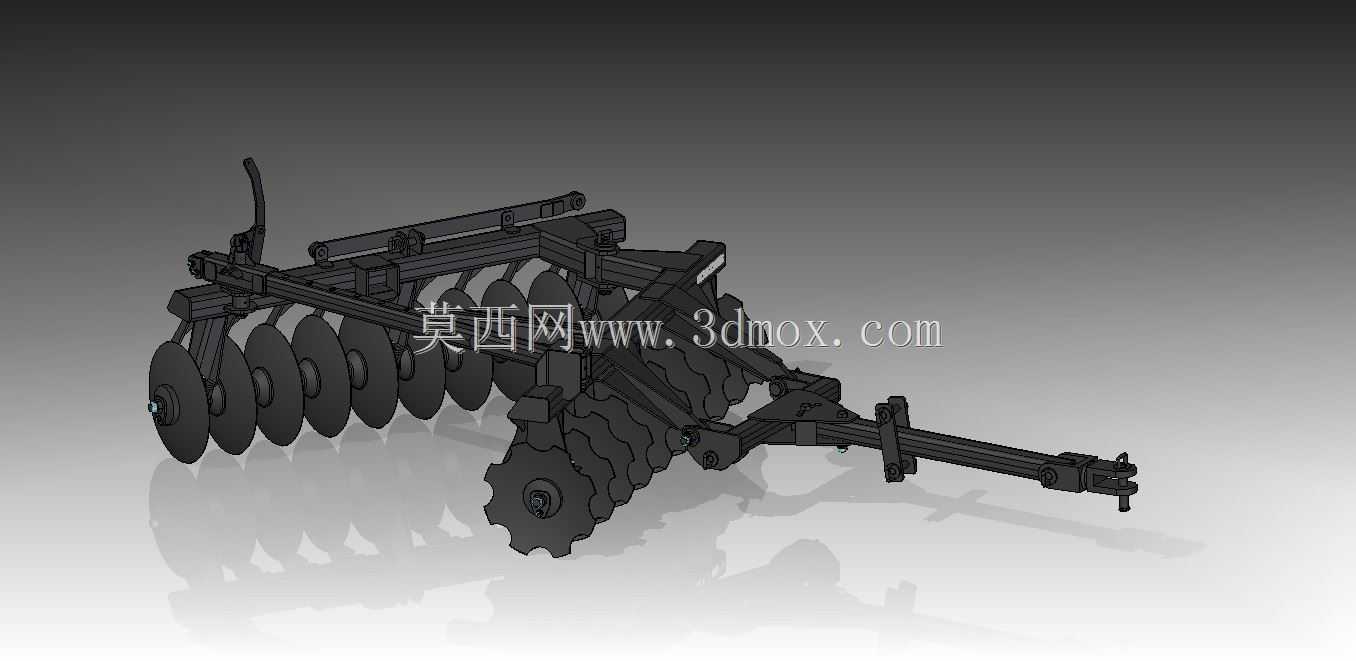

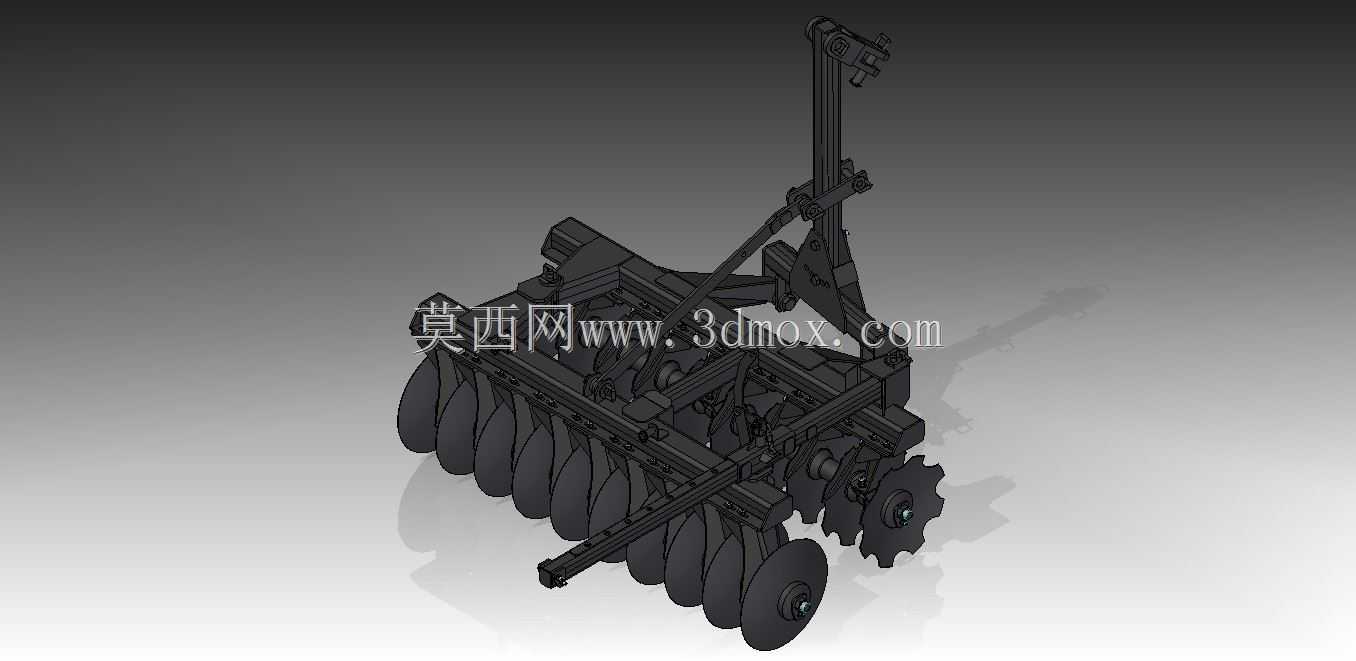

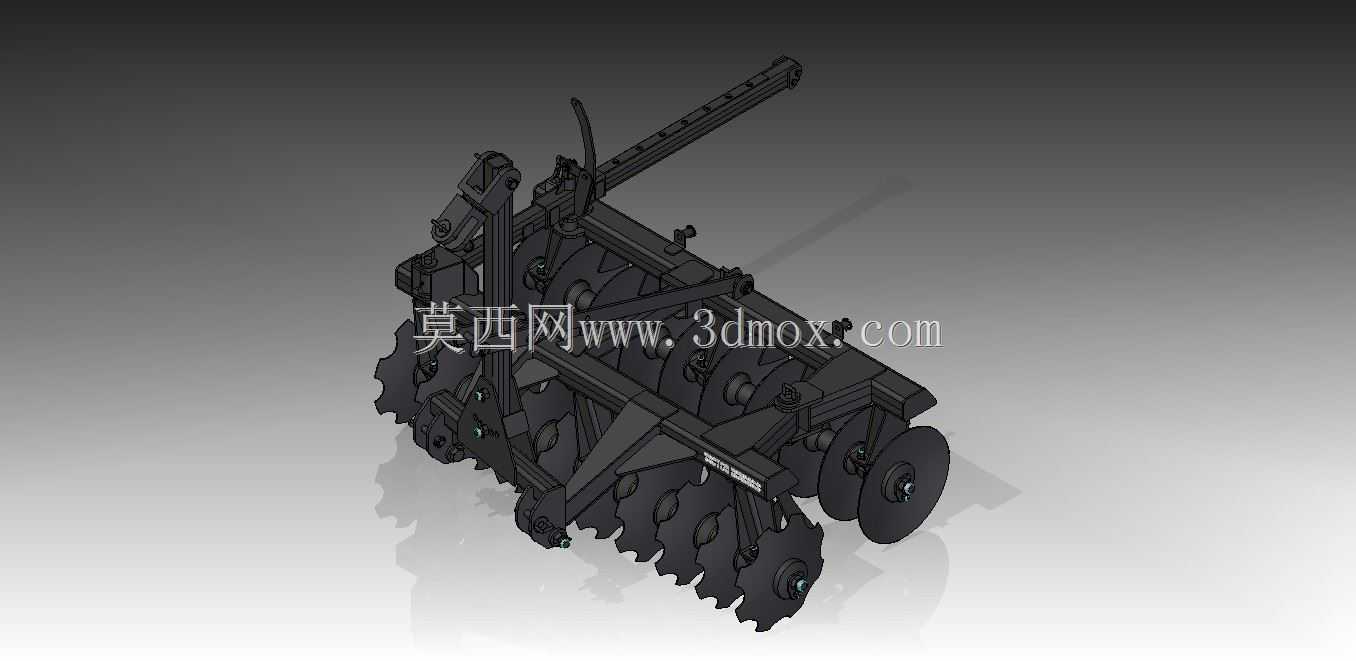

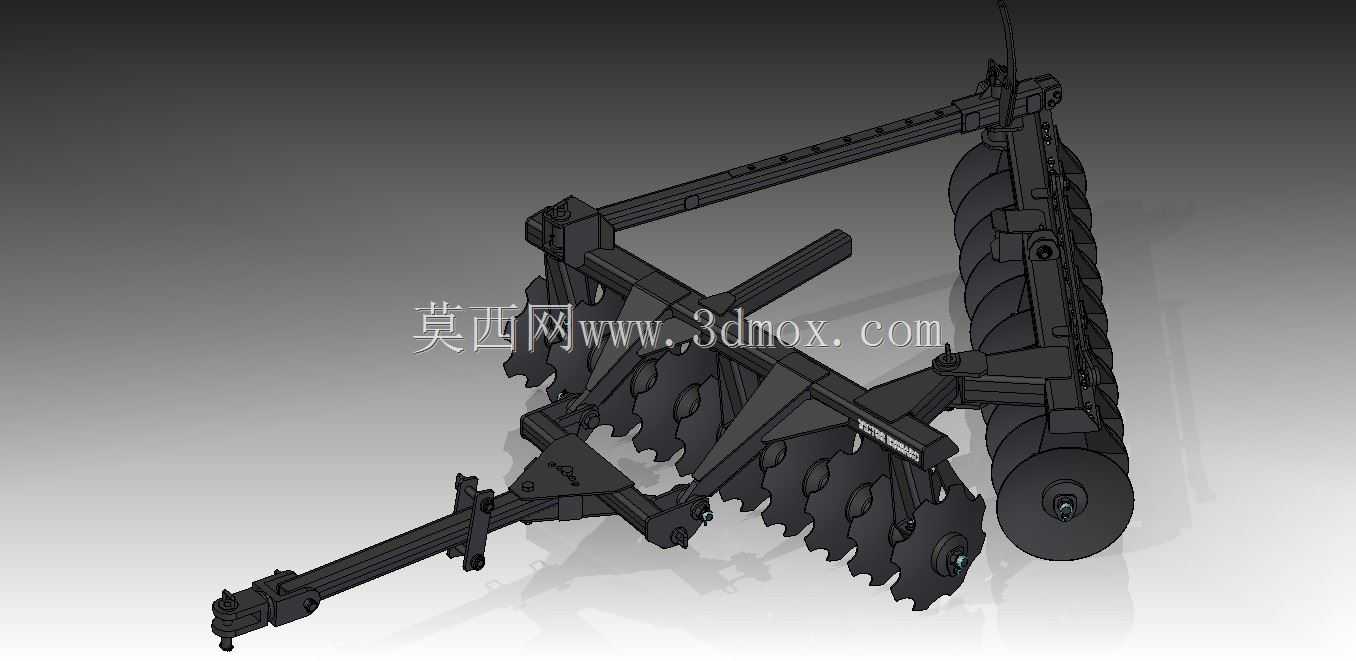

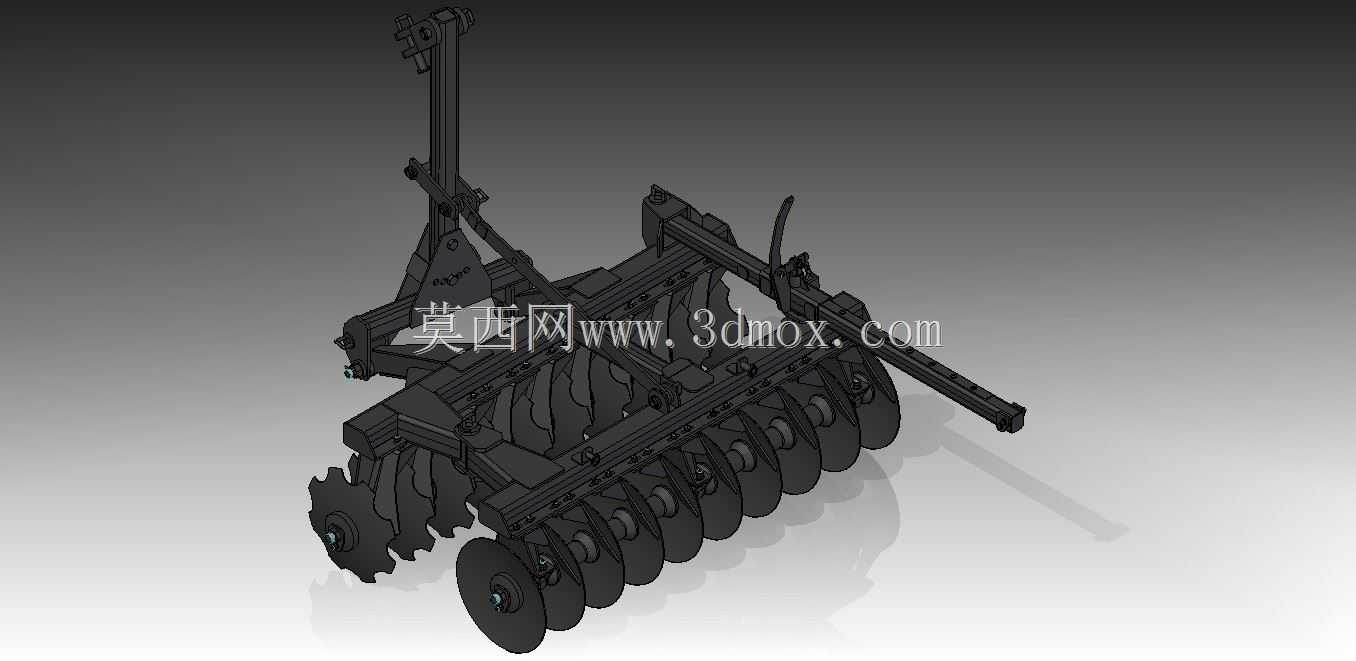

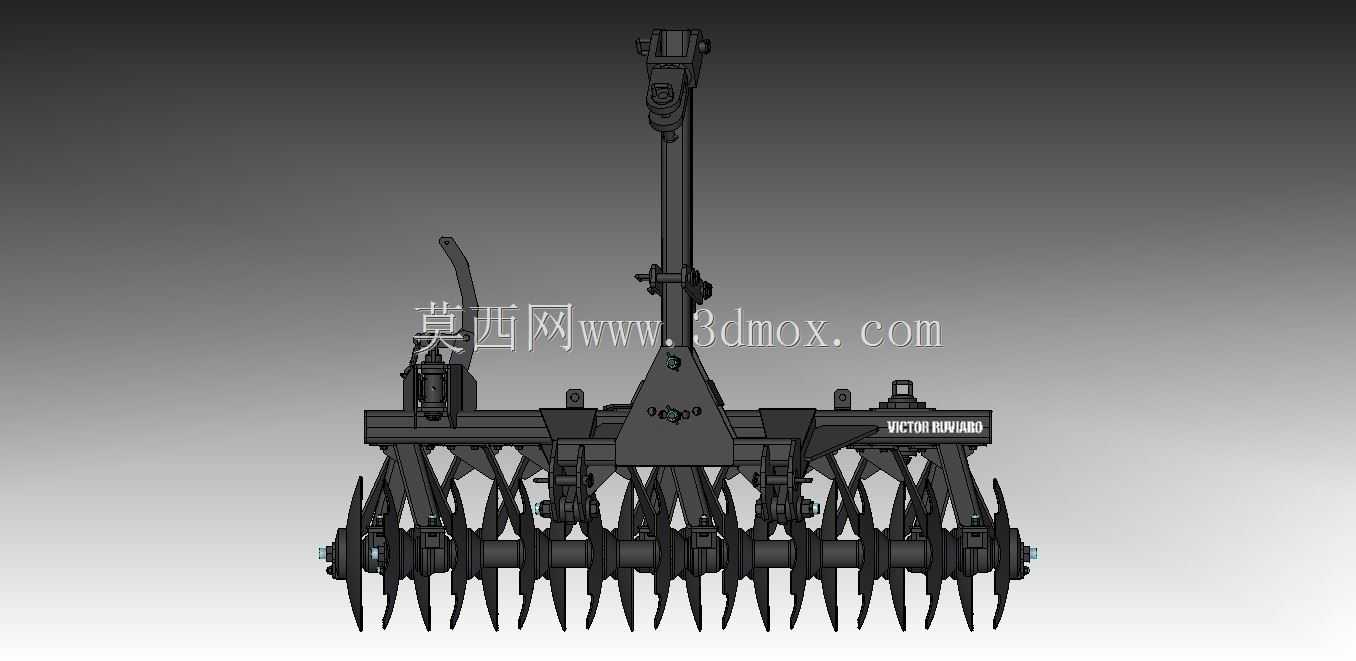

折叠式圆盘耙整地作业部件结构设计

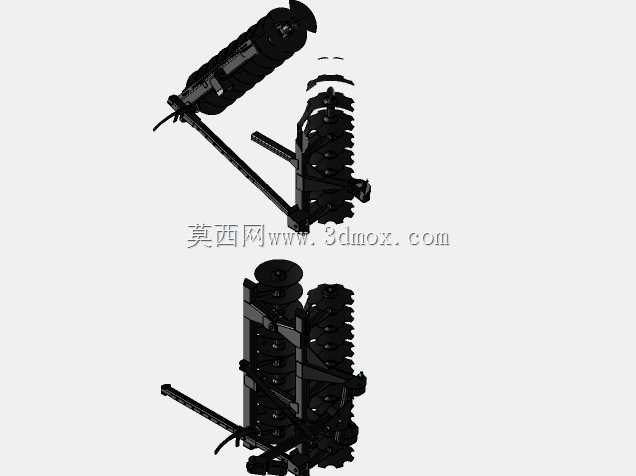

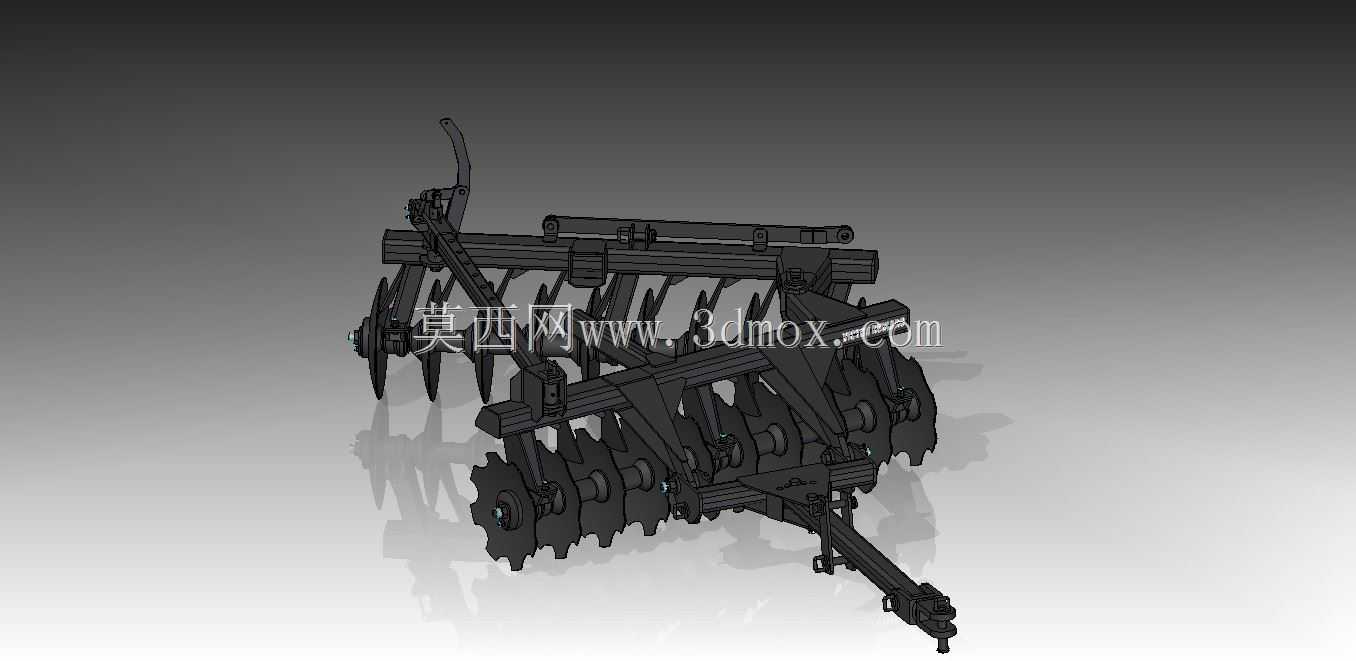

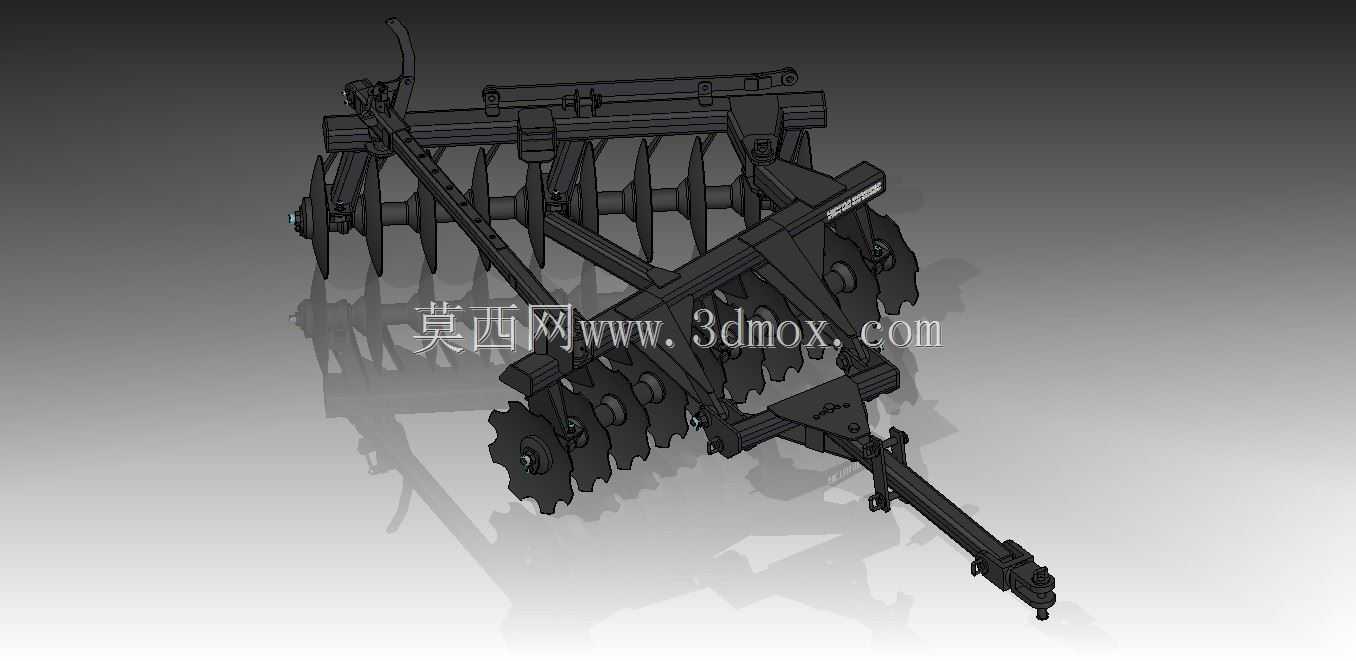

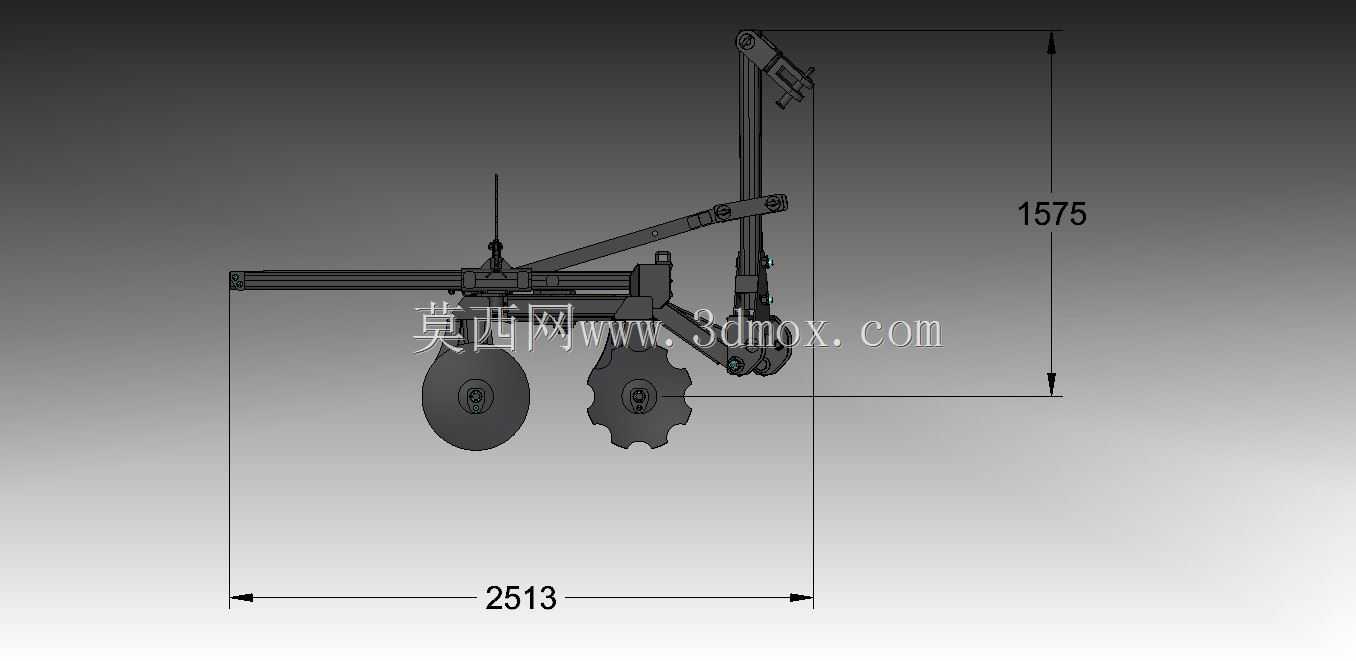

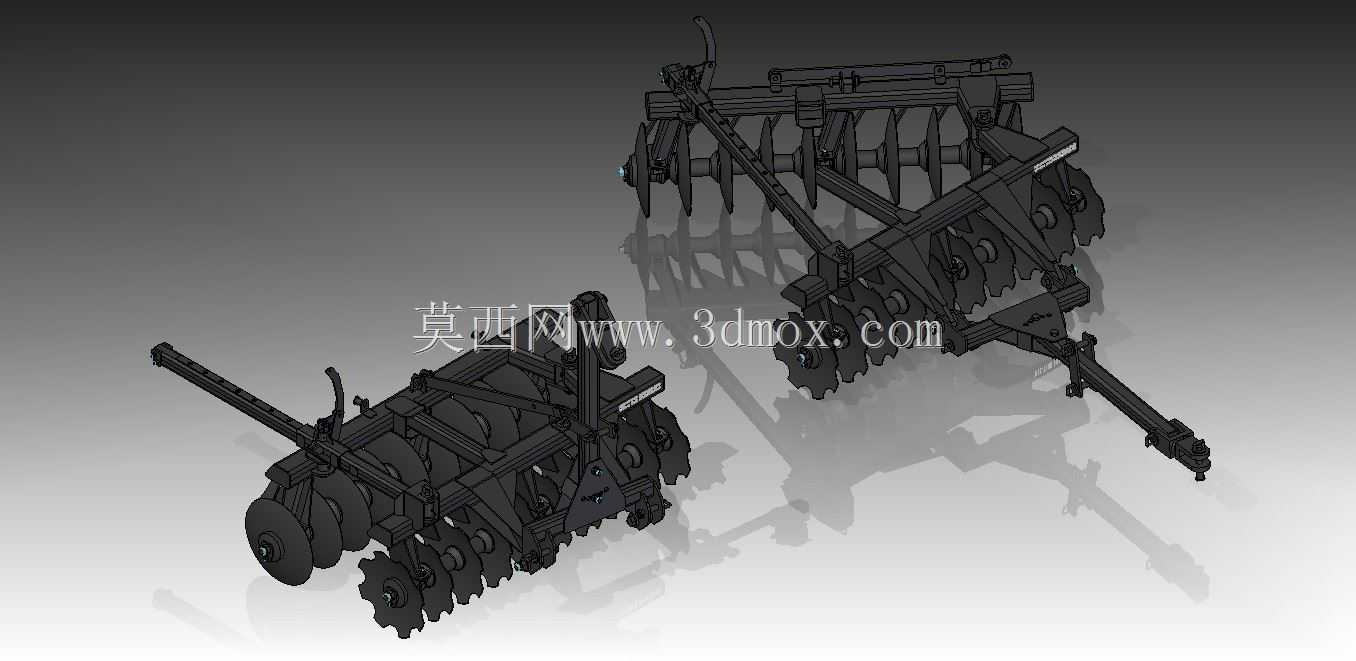

　　这套折叠式圆盘耙结构，是适配大马力拖拉机后悬挂作业的整地核心部件，主要针对旱田耕地后的碎土、平土、压土作业场景设计，在东北黑土区、华北一年两熟区的玉米、小麦种植地块，耕后整地环节应用占比极高。从实际作业逻辑来看，该结构采用双侧折叠的机架布局，作业状态下展开幅宽可覆盖12-16米的作业幅宽，运输状态下可向上折叠收拢至2.5米以内的道路通行宽度，完全满足乡村道路、机耕道的通行限宽要求，解决了传统宽幅整地机具转场困难的痛点。

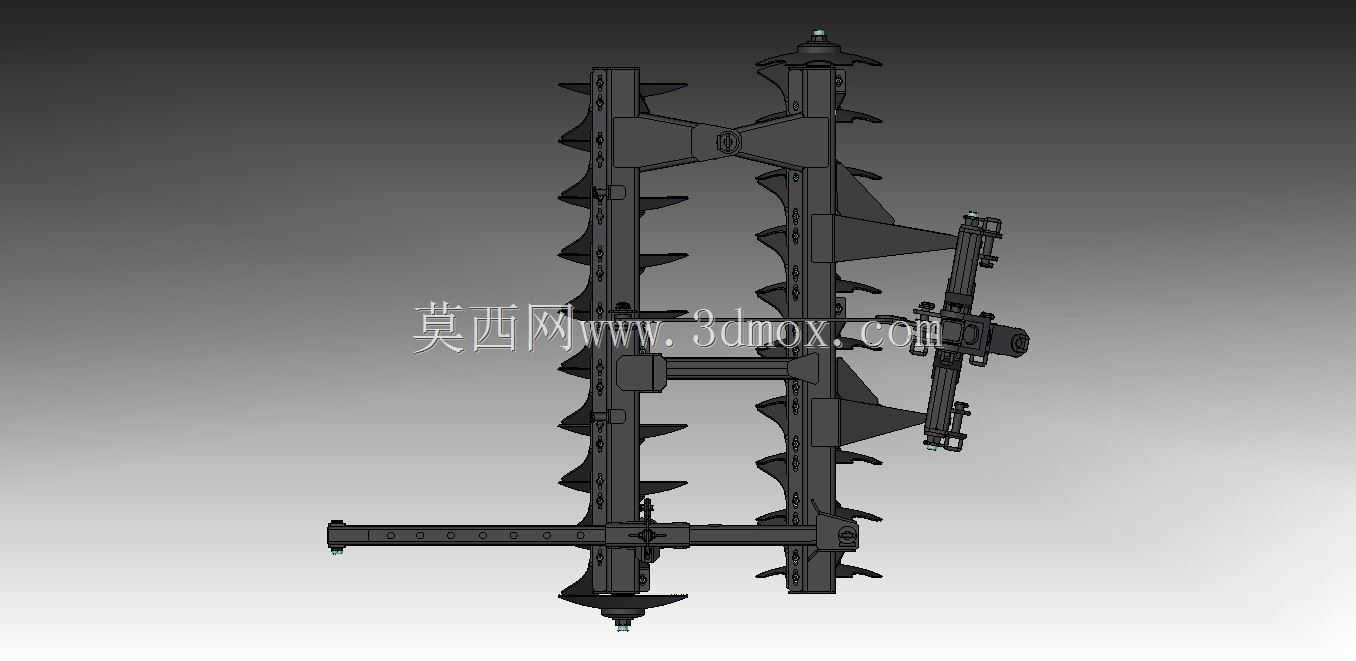

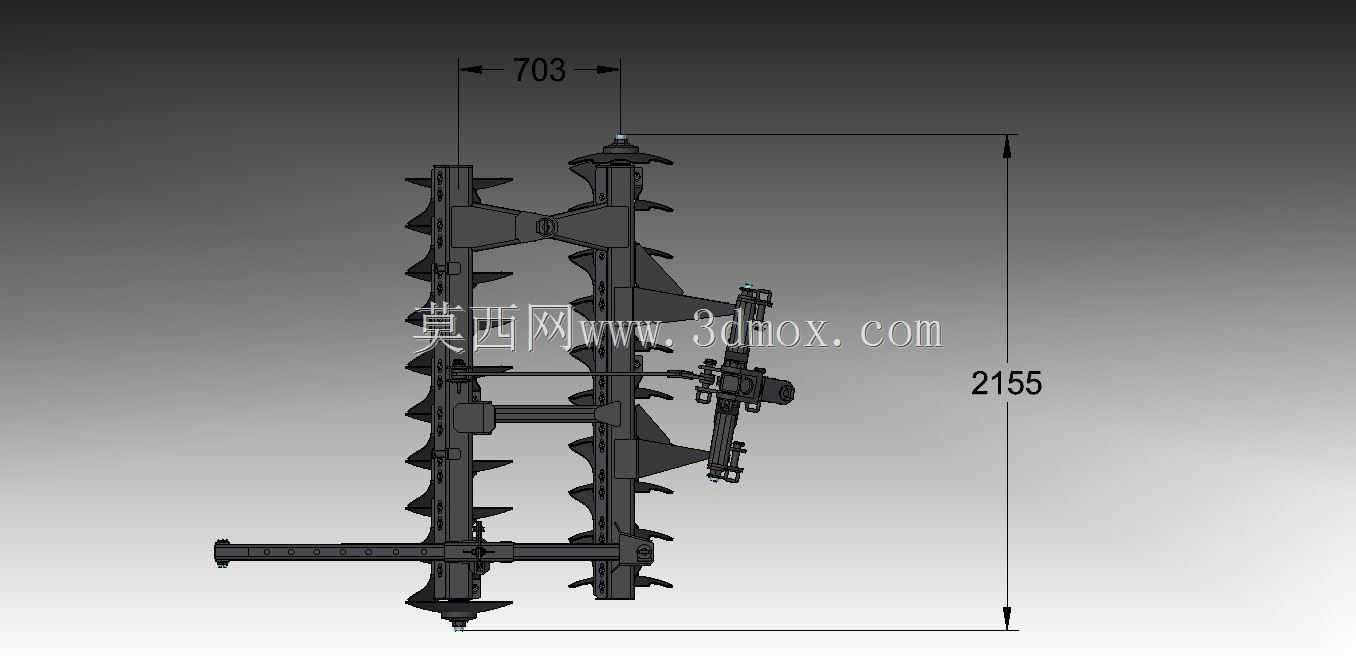

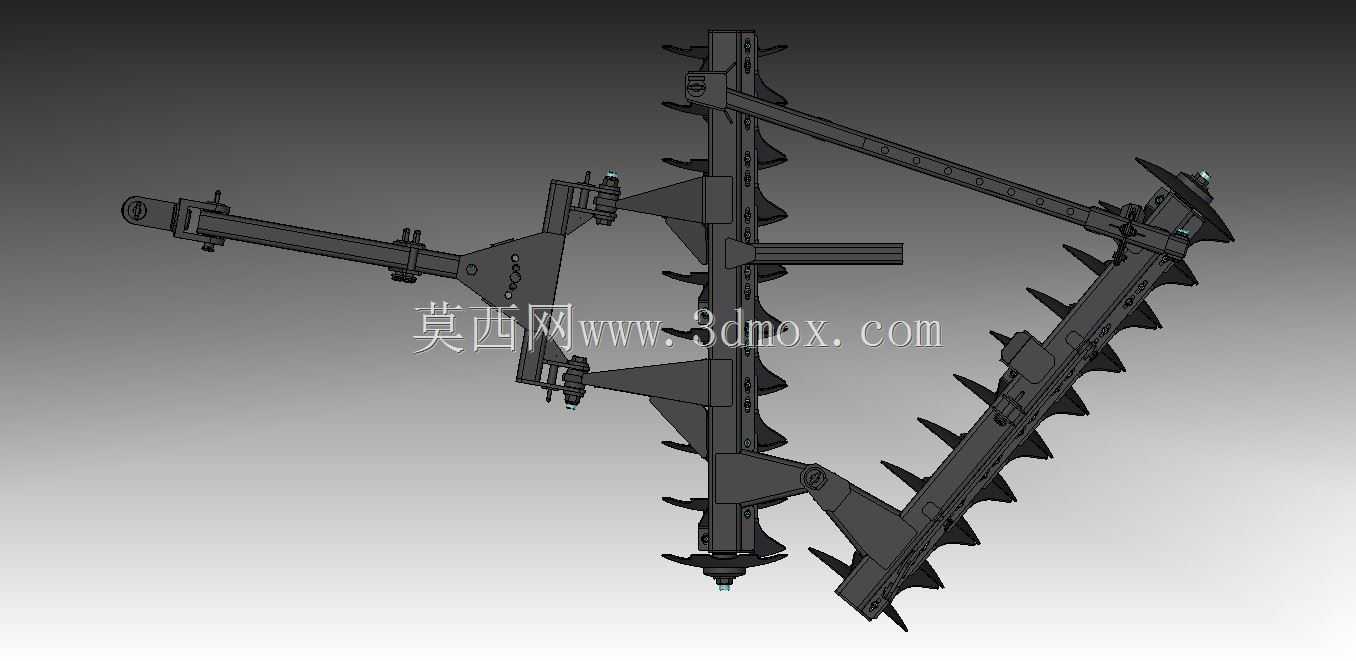

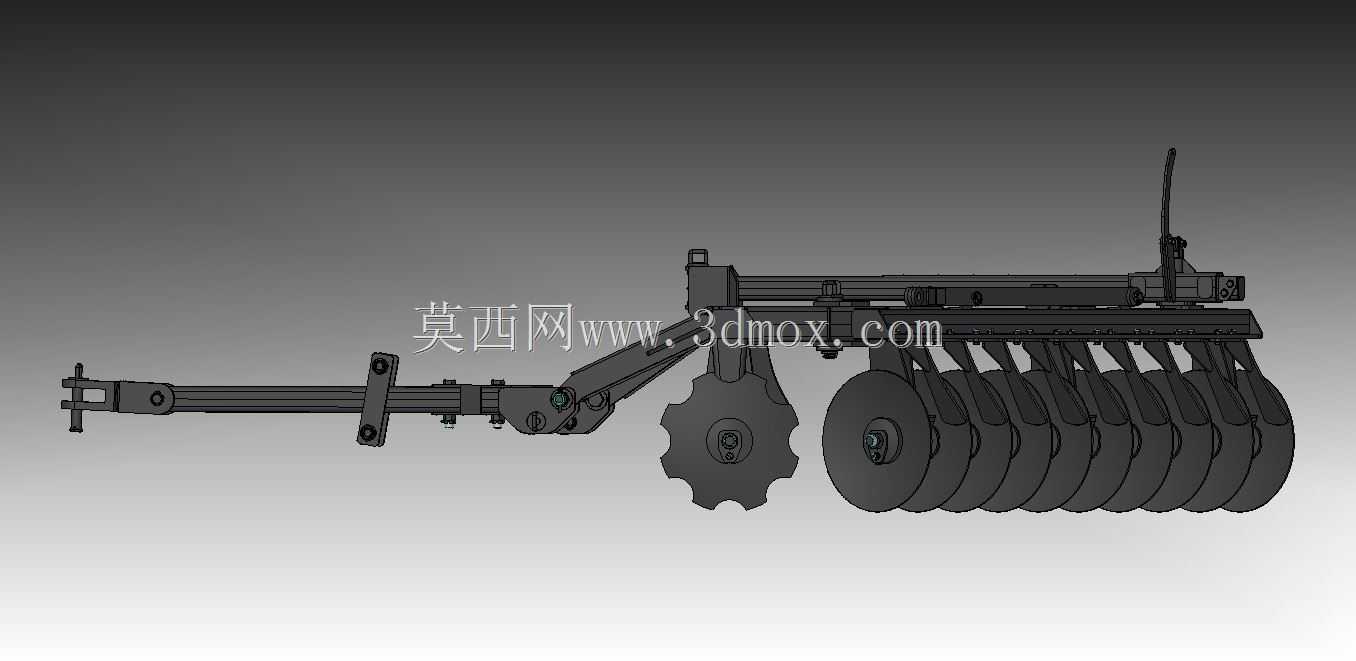

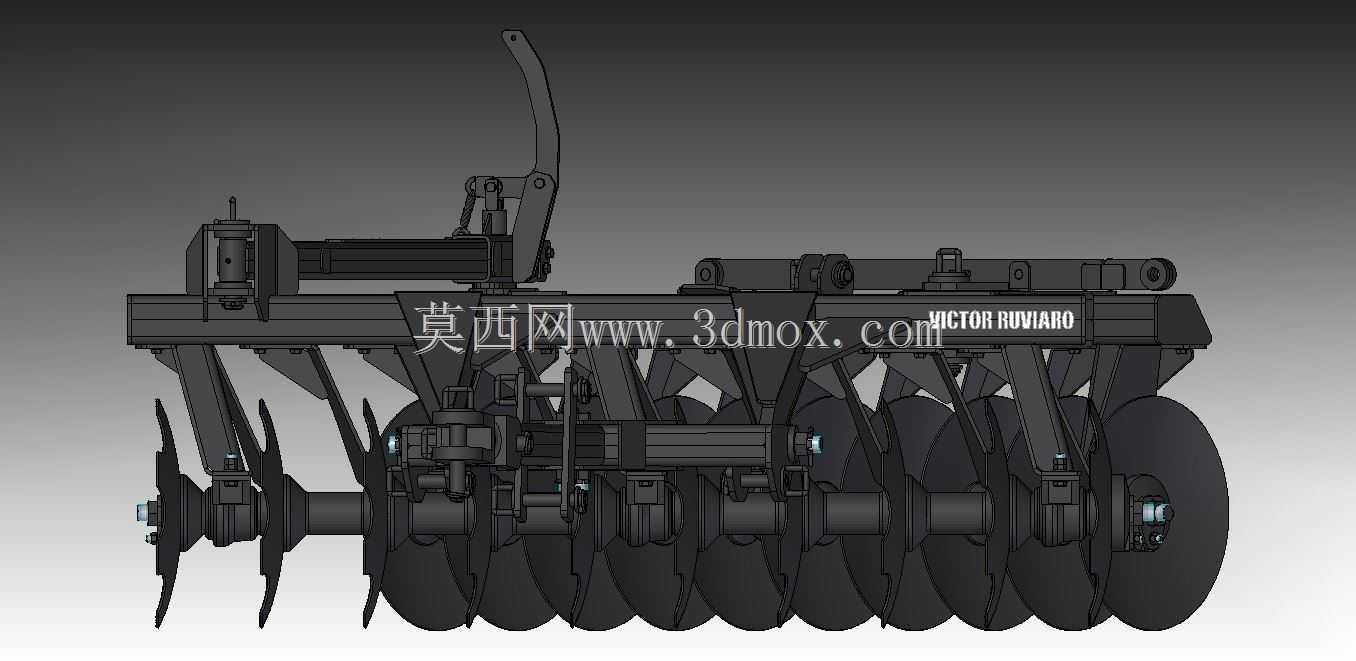

　　结构设计上，耙组采用交错式排布逻辑，每片缺口圆盘耙片的安装偏角统一设置为18-22度，作业时耙片在自身滚动的同时可对土块、作物根茬进行切削破碎，相邻耙组的作业幅宽存在15厘米的重叠量，避免作业过程中出现漏耙、垄沟残留的问题。机架主体采用矩形钢管焊接成型，主横梁壁厚不低于8毫米，折叠臂与主架的铰接位置采用自润滑铜套配合销轴的连接结构，可承受作业过程中土壤硬层、石块带来的冲击载荷，铰接位置的密封结构可阻挡泥土进入铰接间隙，降低日常维护的频次。

　　从安装边界来看，该结构的后悬挂接口完全匹配国标三类悬挂尺寸，上拉杆连接点的调节行程覆盖30厘米范围，可根据不同拖拉机的后悬挂高度调整作业入土角度，耙架的下悬挂点间距设置为90厘米，适配120马力以上轮式拖拉机的悬挂安装尺寸，无需额外改装即可完成挂接。耙片的入土深度调节通过两侧的深度限位轮实现，限位轮采用实心橡胶轮结构，调节范围覆盖0-18厘米，可根据不同的整地农艺要求调整耙深，满足播前整地5-10厘米碎土、灭茬作业10-15厘米根茬破碎的不同需求。

　　功能特性层面，该结构在折叠状态下的重心位置经过专门优化，折叠后整机重心距离拖拉机后悬挂点的水平距离不超过1.2米，避免转场过程中出现拖拉机翘头的风险，作业状态下的耙架水平度可通过两侧的调节螺杆进行微调，保证整个作业幅宽内的耙深一致性，减少整地后的地表高度差。耙片采用65锰钢冲压成型，刃口经过淬火处理，硬度达到HRC48-52，在含砂石较多的地块作业时，刃口磨损量比普通耙片降低40%以上，耙片的安装座采用球铰结构，作业过程中遇到石块等障碍物时，耙片可小范围偏转避让，减少耙片崩裂、机架变形的概率。

　　从实际作业的适配场景来看，该结构除了适配传统的耕地后整地作业，也可在免耕播种作业前进行表土整理，破碎表层板结土壤，为播种作业创造平整的种床条件，折叠后的结构在地块掉头时无需完全升起，仅需将耙架提升至离地面20厘米高度即可完成小半径掉头，减少地头作业的空行程时间。机架上预留的配重安装位置可根据土壤硬度加装铸铁配重块，单侧重载状态下可加装最多80公斤配重，保证在黏重土壤作业时耙片能够达到预设入土深度，避免出现耙深不足、土块破碎不充分的问题。

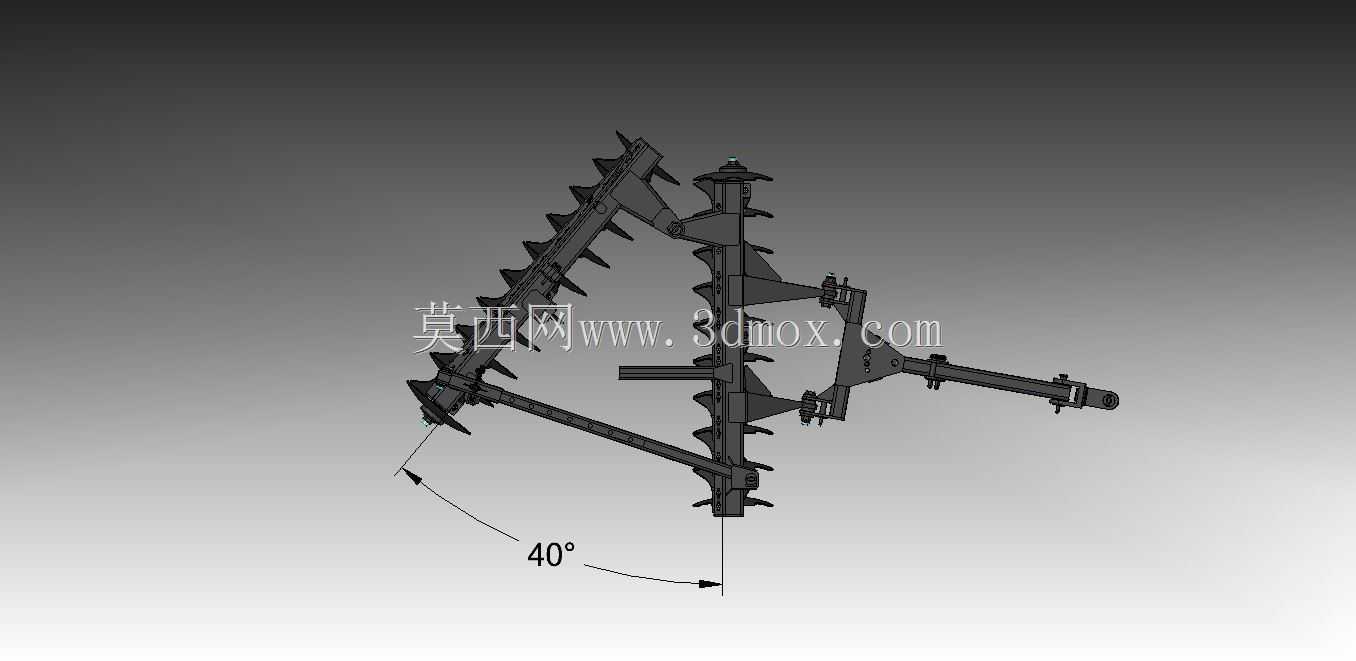

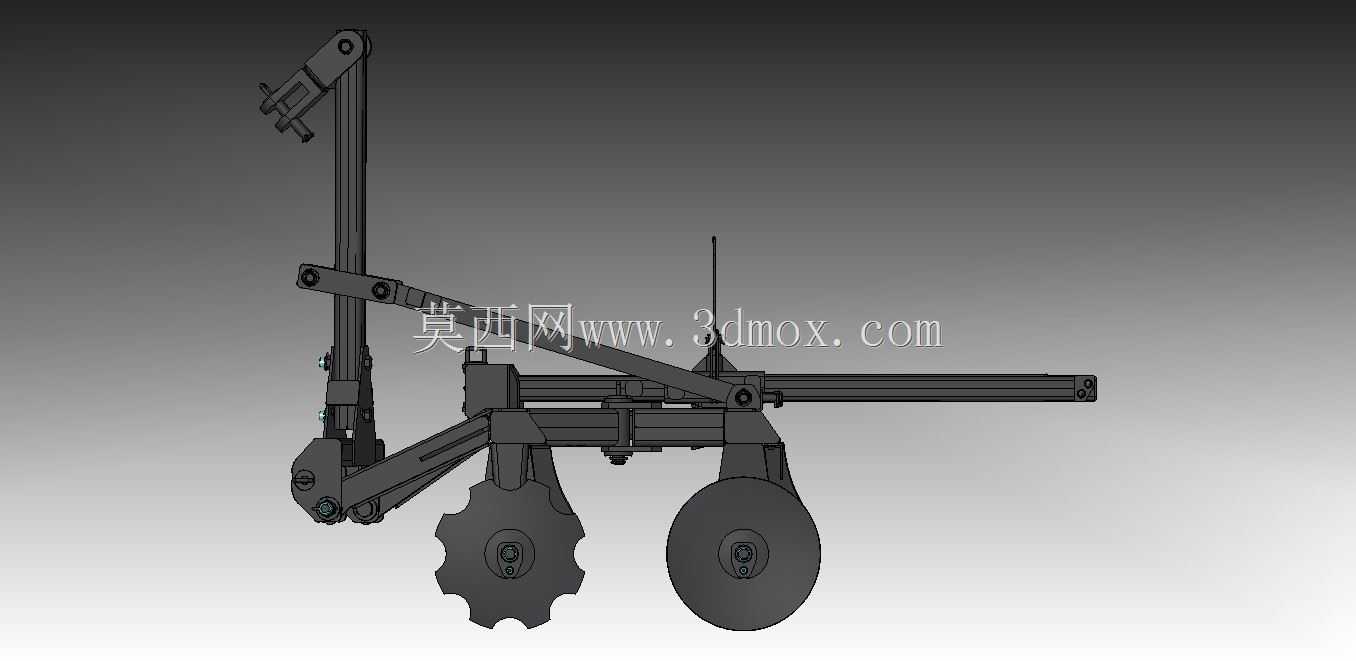

　　结构建模过程中，所有铰接位置的运动间隙均按照实际装配公差设置，折叠臂的展开、收拢动作无运动干涉，液压管路的排布沿着机架内侧的管卡固定，作业和折叠过程中管路不会与耙片、机架结构产生摩擦，液压油缸的行程匹配折叠臂的转动角度，展开到位后油缸自带的液压锁可锁定机架位置，避免作业过程中折叠臂意外抬起影响作业质量。
