意式冰淇淋机搅拌输送桨叶结构设计

　　这款桨叶是意式硬冰淇淋机冷冻缸内的核心作业部件，直接决定冰淇淋浆料的凝冻均匀度、膨化率与出料顺畅度，在商用冷饮加工场景中，这类桨叶需要在-4℃到-8℃的低温冷冻环境下持续运转，既要完成浆料的持续搅拌避免局部结冰结块，还要将逐步凝冻成型的冰淇淋料持续向出料口方向推送，同时配合冷冻缸壁的刮削动作，保证缸壁无残留冻料、整体料温均匀一致。

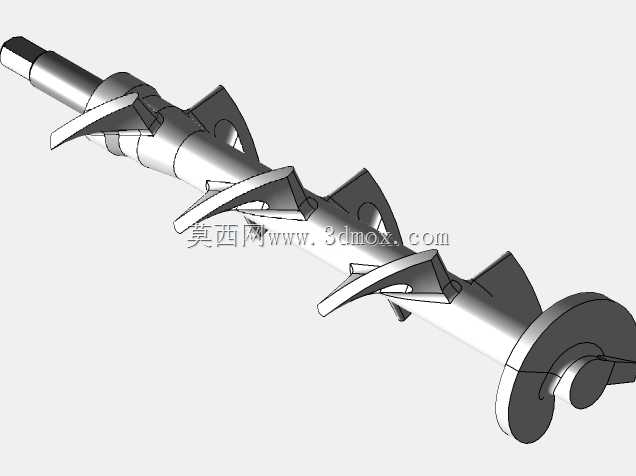

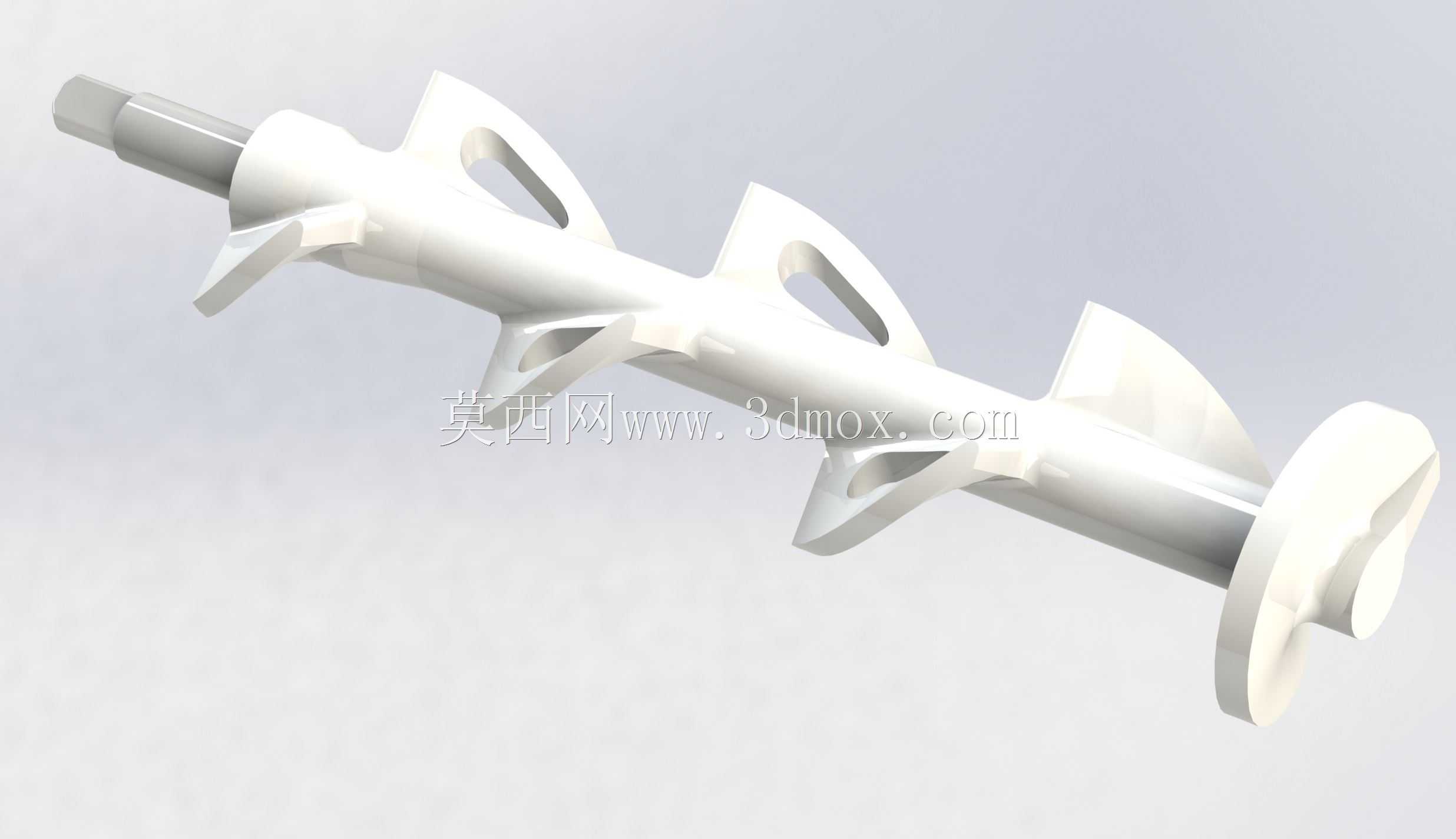

　　从结构设计来看，该桨叶采用整体轴装式布局，一端为光轴安装段，直接匹配设备减速箱的输出轴接口，安装时无需额外复杂连接件，轴向定位依靠轴端卡簧完成，径向配合采用间隙配合公差，既保证低温下材料微收缩时不会出现卡滞，也能避免运转过程中出现径向窜动。桨叶主体沿轴向采用分段式螺旋布局，每段叶片都做了镂空开孔设计，这个设计并非单纯减重，一方面可以降低搅拌过程中浆料的流动阻力，减少驱动电机的负载扭矩，另一方面可以让部分浆料从开孔处回流，形成轴向的紊流效果，避免浆料仅沿螺旋方向单向推送导致的内外层温差，让空气更均匀地混入浆料中，稳定控制冰淇淋的膨化率在30%-35%的合理区间，避免膨化率过高导致的口感虚浮，或是膨化率过低导致的口感硬实。

　　叶片的外边缘做了小角度的倒角处理，安装后与冷冻缸内壁的间隙控制在0.3mm-0.5mm之间，这个间隙值是经过多轮测试确定的：间隙过大会导致缸壁残留的冻料无法被及时刮下，长期积累形成厚冰层，既降低制冷效率，也会导致成品冰淇淋中出现冰渣颗粒；间隙过小则会在低温运转时因金属件冷缩出现刮蹭缸壁的问题，产生金属碎屑污染物料，同时增大运转噪音与磨损。每段叶片的螺旋升角采用渐变设计，靠近进料端的叶片升角更大，主要作用是快速将刚注入的液态浆料打散，与缸内已半凝冻的料混合，快速拉低整体料温；靠近出料端的叶片升角更小，推送压力更大，可以将成型的冰淇淋料压实，保证出料时形态连续致密，不会出现中空或断层的情况。

　　从安装边界来看，该桨叶的总长度完全匹配标准2L容量商用台式冰淇淋机的冷冻缸尺寸，安装段轴径适配行业通用的12mm输出轴接口，不需要对现有设备做任何改装即可直接替换，适配绝大多数同规格的意式硬冰淇淋机、台式 gelato 制作设备。在材料选型的适配设计上，该结构预留了食品级聚四氟乙烯涂层的厚度余量，建模时已经考虑了涂层0.1mm的厚度公差，加工完成后做涂层处理不会影响装配间隙与叶片的刮料精度。

　　实际作业过程中，这类桨叶的转速通常控制在40-60rpm，属于低转速大扭矩的工况，因此叶片与主轴的连接位置做了加厚过渡处理，避免长期受交变载荷出现根部断裂的问题，镂空位置的边缘全部做了圆角过渡，没有应力集中的尖角，既方便生产后的清洗作业，避免物料残留滋生细菌，也能提升部件的疲劳寿命，正常工况下使用寿命可达8000小时以上。和传统的实心螺旋搅龙相比，这种带镂空的分段桨叶搅拌出的冰淇淋口感更顺滑，因为紊流作用可以让冰晶颗粒被研磨得更细腻，同时不会过度搅拌破坏浆料中的乳脂结构，能更好保留原料本身的风味，适合手工冰淇淋店、冷饮工坊、连锁甜品门店的日常生产使用。建模过程中已经对叶片的曲面做了连续性校验，所有曲面均为G2连续，加工时无论是采用食品级不锈钢铸造后抛光，还是采用食品级工程塑料注塑成型，都能保证曲面顺滑无凸起，不会出现挂料的问题。
