气动驱动三通不锈钢螺纹连接阀结构

　　在精细化工配料、小型水处理支路、食品饮料灌装线的流体切换工位，这类1/2英寸口径的气动三通不锈钢阀是很常见的执行部件，很多做小型流体设备的结构工程师在选型建模时，都会优先参考这类成熟的量产阀结构，避免从零开始踩坑。从实际工况来看，这类阀主要承担两路流体的切换、合流或者分流作用，比如在小型纯水设备里，用来切换产水回流和出水通路，或者在化工加药系统里，切换两种药剂的投加路径，相比手动三通阀，气动驱动的结构可以接入PLC控制系统实现远程自动控制，不需要人工到现场操作，在一些有腐蚀性、不方便人员频繁靠近的工位，适配性更强。

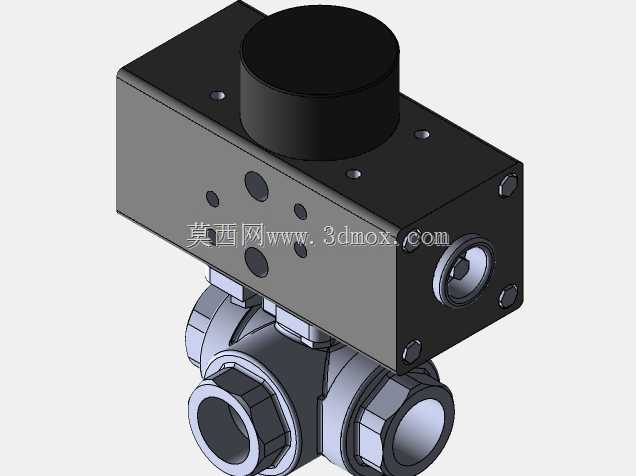

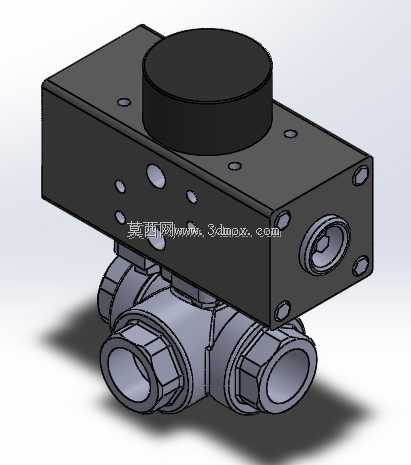

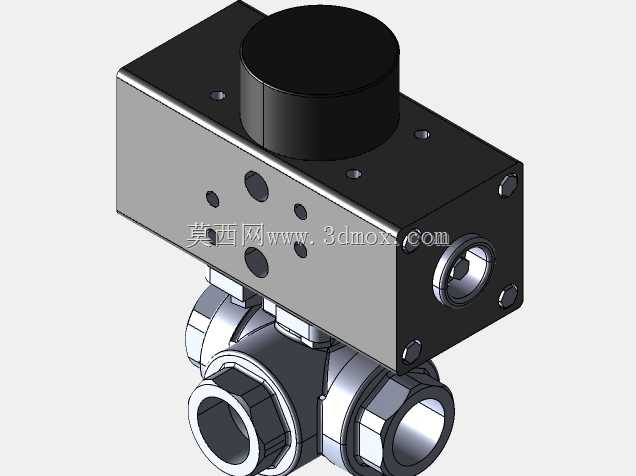

　　从结构设计来看，这款阀的上部是方形的气动执行器腔体，执行器顶部的圆形端盖是气缸的上封盖，执行器侧面的预留孔是气动接头的安装位，用来接入压缩空气驱动内部的活塞或者拨叉结构，带动下部的阀芯旋转，实现通路的切换。执行器和下部阀体之间通过螺栓连接固定，中间的密封垫要保证连接位置不会出现流体泄漏，同时还要隔绝执行器的气腔和下部的流体腔，避免流体窜入气缸损坏密封件。下部的阀体是三通式的内螺纹结构，三个接口都是1/2英寸的内管螺纹，适配同规格的不锈钢水管或者气动软管接头，阀体采用不锈钢材质，一方面是应对水、弱腐蚀性药剂等流体的腐蚀，另一方面不锈钢的强度足够承受常规工况下的流体压力，不会因为压力波动出现阀体开裂的问题。

　　做三维建模的时候，首先要确定安装边界，执行器部分的方形轮廓尺寸要预留足够的安装空间，尤其是侧面接气管的位置，要留出气管接头和气管弯曲的空间，不能和周边的机架、其他管路产生干涉。三个螺纹接口的中心距要严格按照管螺纹的安装规范来做，保证外接管路的时候不需要强行掰动管路就能对齐，避免安装应力长期作用在阀体上导致密封失效。执行器输出轴和阀芯的连接位置，要做同轴度的约束，不然长期旋转动作会出现阀芯卡滞、密封面磨损不均的问题，直接影响阀的使用寿命。

　　从功能特性来说，这款阀的气动执行器是双作用还是单作用可以根据工况选，但从现有结构来看，执行器的腔体尺寸适配常规的角行程输出，90度旋转就能实现三通阀的通路切换，开关动作速度可以通过接入的气源压力来微调，气源压力在常规的0.4-0.6MPa区间就能稳定动作。阀体内部的阀芯是球面结构还是锥面结构，从外部模型来看是三通球阀的结构，密封件采用耐磨的氟橡胶或者PTFE材质，既能保证密封性能，又能耐受一定的温度和流体腐蚀，在常温工况下的使用寿命能满足多数工业设备的维护周期要求。

　　在设备布局的时候，这类阀的安装方向没有严格的垂直或者水平要求，但要尽量让执行器处于阀体的上方，避免管道内的流体长期浸泡执行器和阀体的连接密封件，减少密封老化的速度。同时要注意，三个接口的管路连接要做可靠的固定，不能让管路的重量全部压在阀体上，长期受力会导致阀体和执行器的连接螺栓松动，甚至出现螺纹接口滑牙的问题。建模的时候还要把安装螺栓的孔位预留准确，不管是直接固定在安装支架上，还是和管路串接，都要保证安装位的尺寸和现场的安装空间匹配，避免出现模型和实际加工安装不符的问题。

　　很多新手工程师在做这类阀的建模时，容易忽略执行器的外形轮廓和周边部件的安全距离，比如把阀贴着装在电控箱旁边，后期接气管的时候根本没有操作空间，或者把阀的位置放得太低，底部的接口接完管路之后和地面或者设备底板干涉，这些都是实际选型建模里经常碰到的问题。另外，不锈钢阀体的壁厚要按照公称压力来核算，1/2英寸的不锈钢阀在1.6MPa的常规工况下，壁厚不需要太厚，但要保证螺纹加工的余量，不能因为壁厚不够导致螺纹攻穿，出现泄漏隐患。气动执行器的表面做了氧化发黑处理，模型里也体现了这部分的外观质感，这部分处理是为了让执行器的铝合金壳体具备一定的防锈能力，在车间潮湿环境下不容易生锈卡滞。
