氨用斜接式手动截止闸阀结构设计

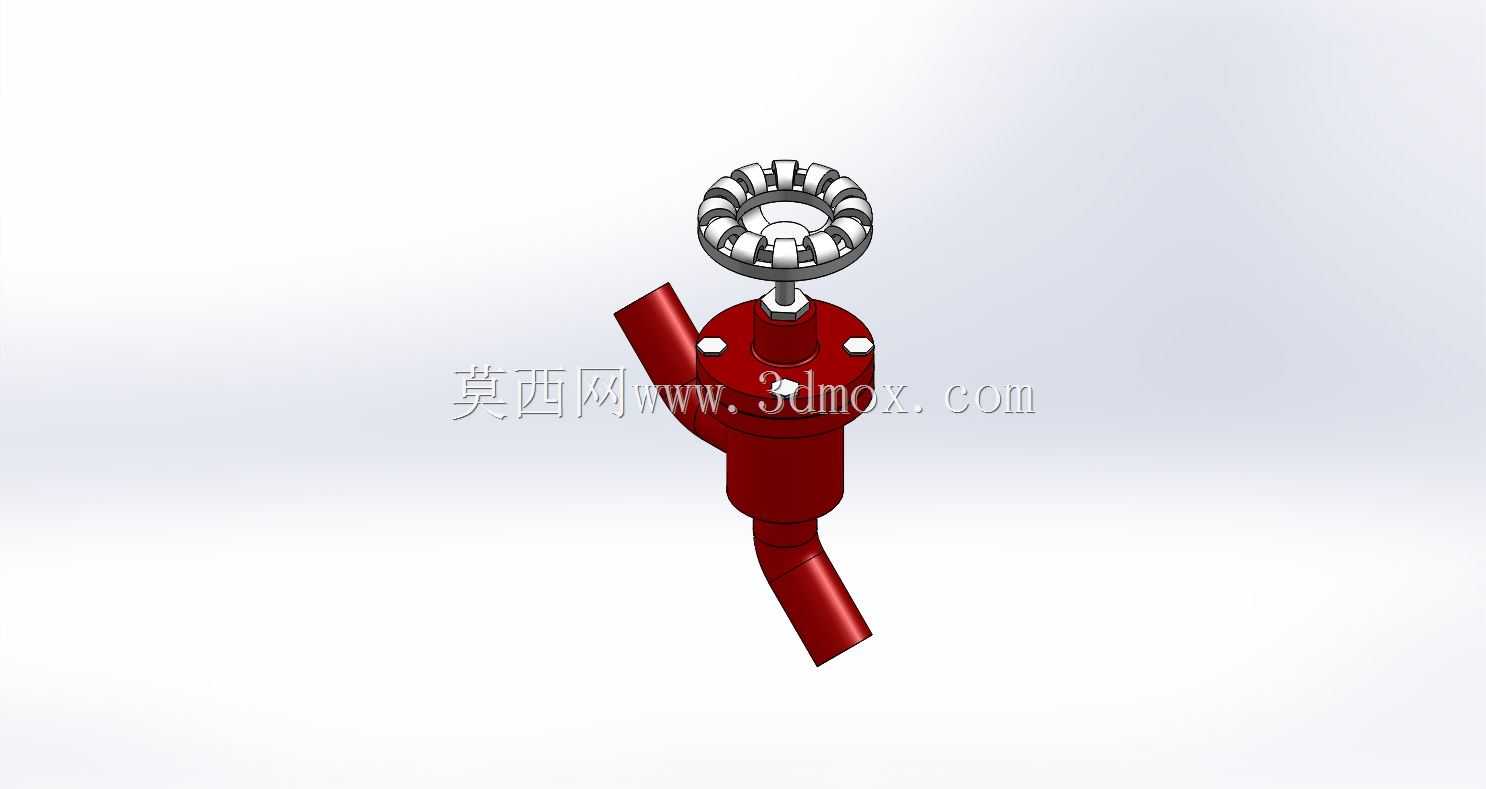

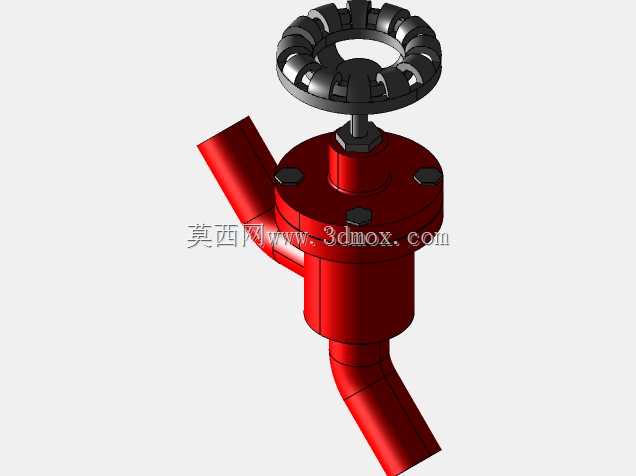

　　这款氨用斜接闸阀主要面向制冷系统、化工氨介质输送管路的截断控制场景，在氨制冷冷库、合成氨工艺管路、氨法脱硫配套管线中都有广泛适配空间，核心作用是在管路检修、工况切换时完全截断氨介质通路，避免介质泄漏引发的安全风险与物料损耗。不同于常规直通式闸阀，这款产品采用进出口斜向布置的结构，两个连接端呈固定夹角排布，能够直接适配管路转角处的安装需求，省去额外配置弯头配件的环节，既减少管路接头数量降低泄漏点风险，也能压缩管路安装占用的空间，在布局紧凑的制冷机组撬块、车间工艺管线转角位置有独特的适配优势。

　　从功能特性来看，这款闸阀采用楔式密封结构，阀瓣与阀座密封面经过研磨贴合，截断状态下密封性能可靠，能够适配氨介质的弱腐蚀性与低温工况特性，避免长期使用后密封面出现腐蚀渗漏问题。顶部配置的手轮采用防滑镂空轮辐结构，轮缘做了圆弧过渡处理，操作人员手动启闭时握持受力均匀，不会出现硌手打滑的问题，手轮与阀杆之间采用方榫连接结构，传动无间隙，转动手轮时阀瓣升降动作响应直接，没有空行程。阀杆部位设置了多级填料密封结构，能够在阀杆反复升降动作的过程中始终保持密封性能，防止氨介质从阀杆配合间隙向外泄漏，填料压盖采用对称双螺栓锁紧结构，后期维护时可以在不拆解阀体的情况下直接调整压盖压紧力，补偿填料磨损带来的密封间隙，降低现场维护的工作量。

　　设计过程中优先考虑了氨介质的工况特性，阀体整体采用流线型流道设计，介质在阀腔内流动时没有突兀的截面突变，能够减少流阻损失，降低介质输送过程中的压力损耗，同时避免介质内杂质在阀腔内沉积卡涩阀瓣动作。阀体外部的加强筋沿着介质流动方向与应力集中方向布置，既能够保证阀体承受额定管路压力时的结构强度，也不会过度增加阀体整体重量，控制产品的制造成本。两个斜向连接端的接口尺寸遵循通用管路连接标准，安装时可以直接和同规格的管路进行对接，不需要额外加工过渡接头，现场安装适配性强。

　　从安装边界来看，这款闸阀的手轮操作空间预留充足，安装时手轮外侧距离周边管线、设备结构的最小间隙满足手动操作的空间需求，不需要额外配置加长操作杆。阀体底部没有突出的排污结构，安装时不需要在底部预留额外的检修空间，能够直接贴靠安装支架或者墙面布置，进一步压缩安装占用空间。阀杆的升降行程经过精准核算，阀门完全开启时阀瓣不会遮挡流道截面，保证介质通流面积达到设计值，完全关闭时阀瓣楔紧到位，密封面比压满足氨介质的密封要求，不会出现内漏问题。整体结构没有易损的复杂传动部件，日常使用过程中仅需要定期检查填料密封状态与手轮连接紧固情况即可，运维难度低，适合在工业现场长期稳定运行。
