气动驱动三通不锈钢螺纹连接控制阀

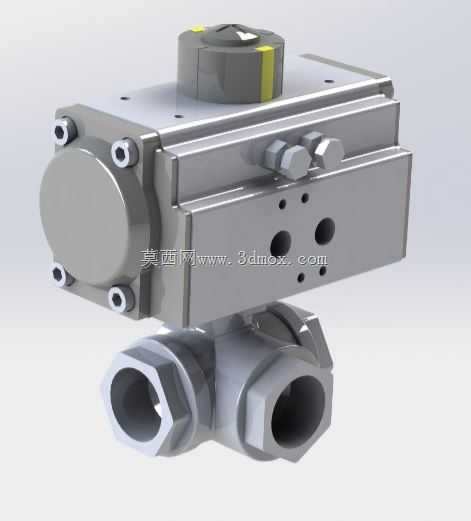

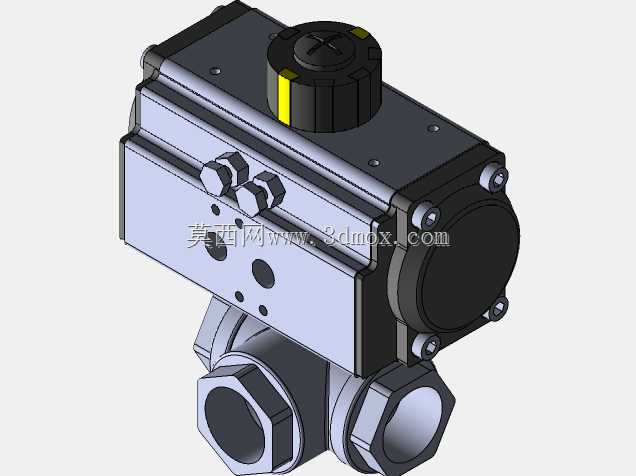

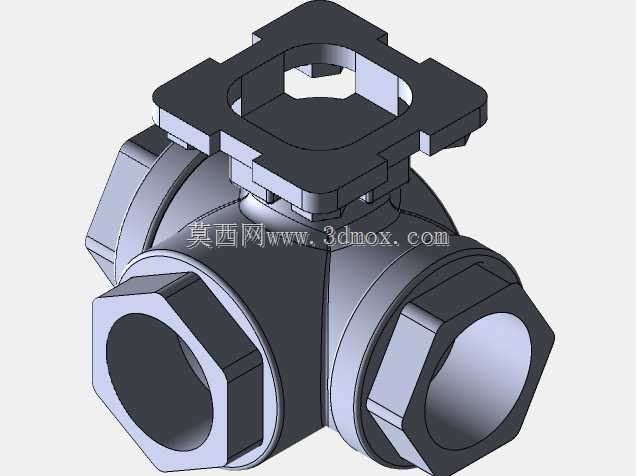

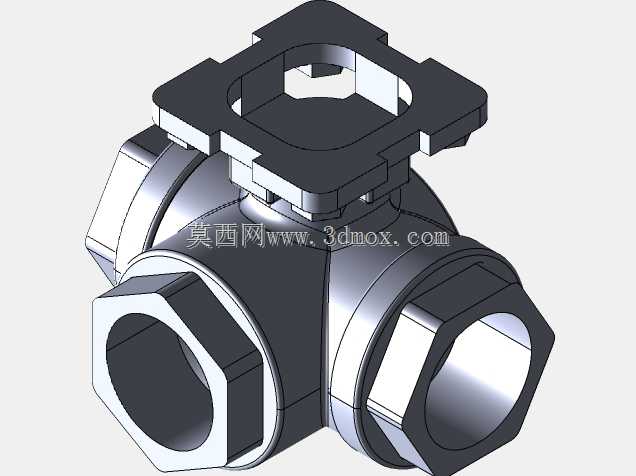

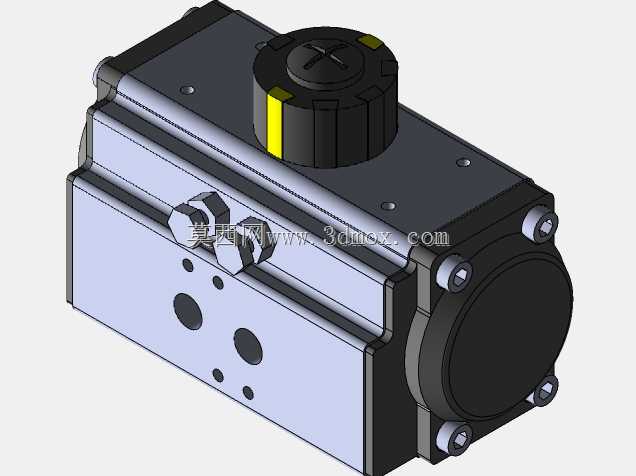

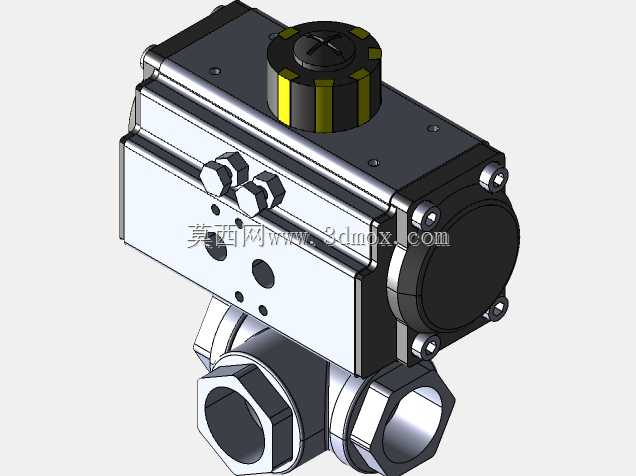

这款气动驱动三通不锈钢阀，主要面向流体管路的换向与通断控制场景，在精细化工、食品饮料加工、中小型水处理系统、气动液压控制回路中都有广泛应用，能够在不改变管路主连接布局的前提下，快速完成介质流向的切换，或是实现两路介质的合流、单路介质的分流作业，替代传统手动三通阀需要人工操作的滞后性，适配自动化产线的远程控制需求。从实际用途来看，该阀依靠上部的气动执行机构输出旋转扭矩，带动下部三通阀体内部的阀芯转动，实现三个接口之间的连通状态切换，相比电动三通阀，它的响应速度更快，适配有防爆要求的工况场景，不会因电气元件打火引发安全隐患，不锈钢阀体材质能够耐受弱腐蚀性介质、常规水油气介质的长期冲刷，不会出现锈蚀污染介质的问题，适合对卫生等级有一定要求的流体输送场景。在功能特性上，该阀采用内螺纹连接接口，能够直接和同规格的低压流体输送钢管、不锈钢管完成螺纹装配，不需要额外焊接法兰，安装工序更简便，适合小管径管路的快速布设；气动执行器采用双活塞齿轮齿条传动结构，输出扭矩平稳，开关到位有明确的位置指示，顶部的标识块能够直观反馈当前阀芯的导通状态，方便现场巡检人员快速判断阀门工作位；执行器侧部的调节螺钉可以微调阀芯的旋转行程，避免因加工公差导致的内漏问题，保证阀门截断状态下的密封性能。设计过程中，工程师优先考虑了执行器与阀体的连接同轴度，将执行器的安装法兰直接和阀体的上装支架做成一体化适配结构，避免额外连接支架带来的同轴度误差，减少长期动作下的阀杆磨损；阀体的流道采用等径圆弧过渡设计，尽可能降低介质流经阀门时的流阻，减少管路的压力损失，同时避免流道直角位置残留介质造成的积料堵塞问题。外形尺寸方面，该阀整体结构紧凑，执行器的宽度小于阀体接口的外接圆直径，安装时不需要为执行器预留额外的侧向操作空间，竖直安装状态下整体高度适配常规小管径管路的安装间隙，三个螺纹接口呈正交分布，能够适配L型流向切换或是T型合流分流的不同管路布局，安装边界上只需要预留执行器顶部气路接头的接管空间，以及侧部行程调节螺钉的操作空间即可，不需要额外的检修操作平台，能够直接集成在紧凑型流体控制模组当中。
