恩布拉科NEU2140GK制冷压缩机结构设计

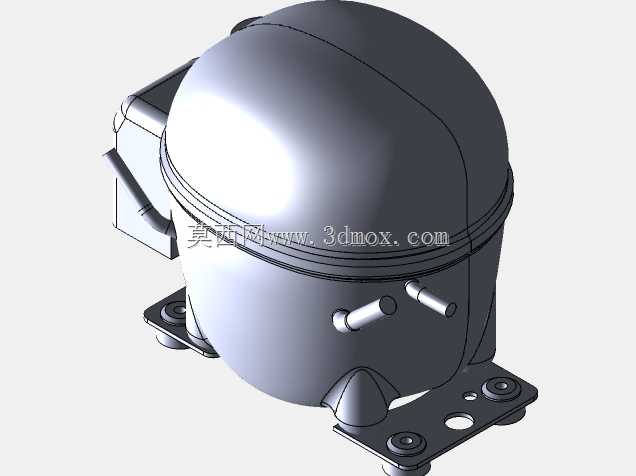

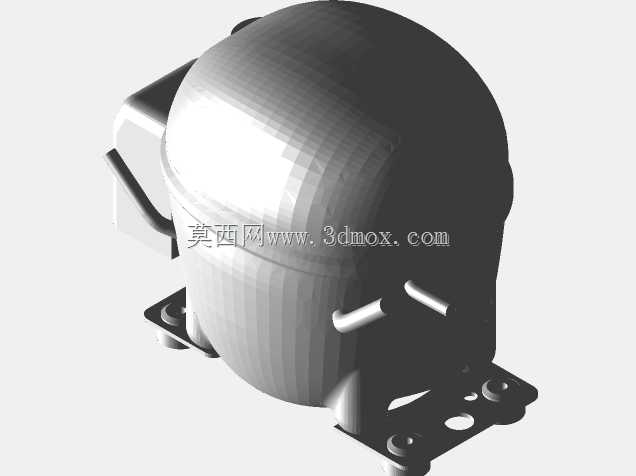

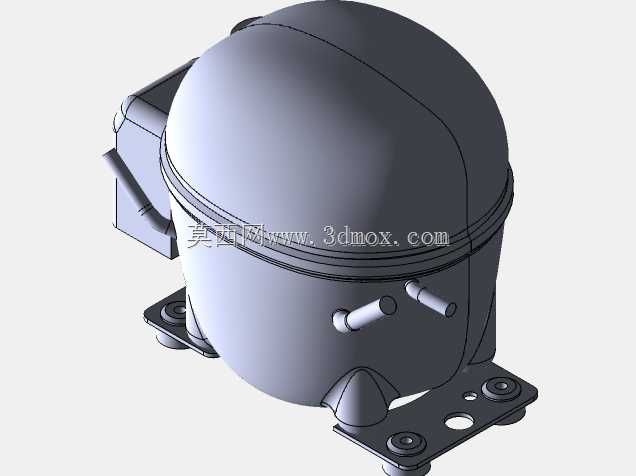

　　这款往复式制冷压缩机是小型商用及家用制冷系统的核心动力部件，主要适配采用R404a制冷剂的低温制冷场景，常见于商用冷柜、小型冷藏库、饮料展示柜、制冰机等需要稳定低温工况的制冷设备中，作为制冷循环的动力源，它负责将蒸发器端输出的低温低压制冷剂蒸气压缩为高温高压气体，推动制冷剂在整个制冷回路中完成相变循环，实现热量从低温舱室向外部环境的转移。从结构设计来看，整机采用全封闭焊接壳体结构，上部为冲压成型的椭球形上壳，下部为集成安装脚的下壳体，上下壳体结合处采用卷边密封焊接，将内部的曲柄连杆机构、活塞组件、电机定子转子、阀组等核心运动部件完全封闭在钢制壳体内部，既可以避免制冷剂泄漏，也能隔绝内部运动部件产生的噪音向外传递，

　　壳体表面做了磷化喷塑处理，具备基础的防腐蚀能力，适配厨房、冷库后厨等相对潮湿的安装环境。壳体侧面伸出的两个铜质管路接头分别为吸气口与排气口，吸气口管径略大于排气口，安装时需要与制冷系统的回气管、排气管对应焊接，两个接头的伸出长度与间距经过精准核算，既预留了管路焊接的操作空间，也避免管路与壳体、周边安装部件产生干涉，接头根部做了翻边强化处理，降低焊接应力导致的管路断裂风险。底部的安装底座采用钢板冲压成型，设置了三个带橡胶减震垫的安装固定点，三个固定点呈三角形分布，相比四点安装可以更好地适配安装平面的平面度误差，避免安装时产生额外的装配应力，每个固定点都预留了标准螺栓过孔，安装时可以通过螺栓将压缩机固定在制冷设备的底盘支架上，

　　底座上的橡胶减震垫可以有效吸收压缩机运行时产生的振动，避免振动传递到设备柜体产生共振噪音，同时也能减少振动对制冷管路焊缝的疲劳损伤。壳体侧面的电气接线盒采用独立密封结构，内部集成了电机接线端子、过热保护模块，接线盒的出线位置预留了密封格兰头安装位，可以保证电气连接部分的防护等级，避免冷凝水、灰尘进入接线腔引发电气故障，接线盒的安装位置避开了压缩机的高温排气侧，避免长期高温烘烤导致接线绝缘层老化失效。在设计建模过程中，所有内部运动部件的运动包络都经过严格校核，保证曲柄旋转、活塞往复运动时不会与壳体内壁产生碰撞，壳体内部的消音腔结构经过流道优化，可以有效降低制冷剂吸排气过程中产生的气流噪音，

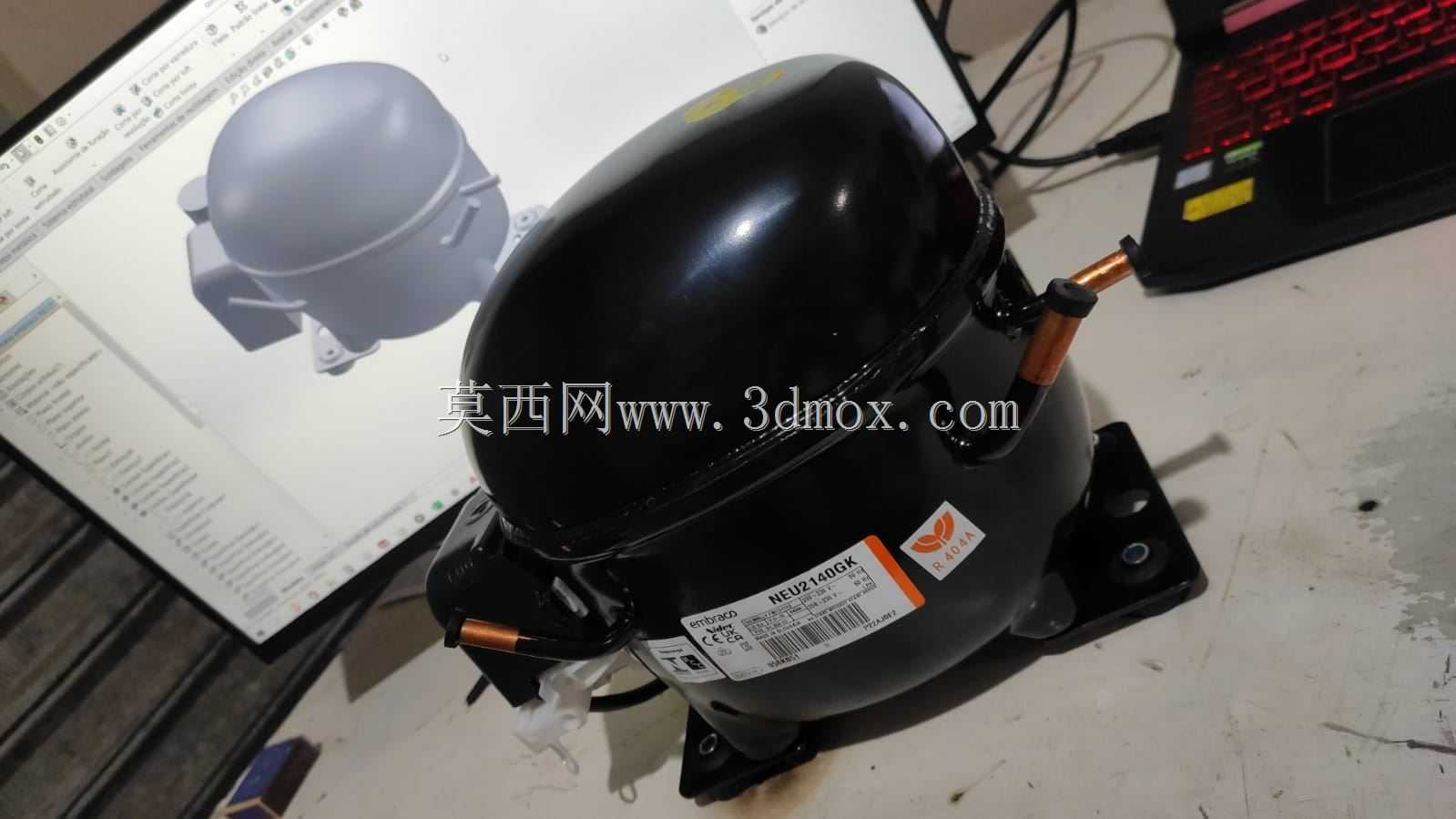

　　电机绕组的散热路径通过壳体与底部安装座的热传导实现自然散热，不需要额外配置散热风扇，简化了整机结构。整机的安装边界尺寸经过严格控制，椭球形壳体的最大外径、整体高度、安装脚的孔位间距都匹配主流小型制冷设备的安装舱室尺寸，替换同规格压缩机时不需要改动原有设备的安装支架与管路布局，降低设备维护的改造成本。吸排气阀组采用柔性阀片设计，在保证密封性能的同时降低了阀片开闭过程中的冲击噪音与疲劳损耗，内部的曲柄连杆机构采用飞溅润滑方式，不需要额外配置油泵，依靠曲轴旋转时带动的润滑油飞溅实现各运动摩擦副的润滑，结构简单可靠，长期运行故障率低。这款压缩机的制冷量匹配1/2hp的制冷工况需求，适配220V交流供电场景，针对R404a制冷剂的热力特性优化了阀组通径与气缸容积比，在低温蒸发工况下依然可以保持稳定的输气效率，不会因为吸气压力过低导致制冷量大幅衰减，能够满足-25℃到-10℃区间的低温冷藏需求，在小型商用制冷场景中具备广泛的适配性。建模过程中还原了所有外部安装接口的精确尺寸，包括安装孔的位置度公差、管路接头的外径与伸出长度、接线盒的安装位置与尺寸，能够直接用于制冷设备的整机布局设计、管路走向模拟、安装干涉检查，帮助结构设计人员在设备开发阶段提前验证压缩机与周边部件的装配关系，减少实际样机试制过程中的装配问题。
