聚酰胺材质196mm规格工业拉手结构设计

　　日常做设备结构设计时，拉手这类看似不起眼的小部件，往往直接影响整机的人机交互体验与长期使用可靠性，这次完成的聚酰胺材质拉手设计，核心长度尺寸设定为196mm，是经过多轮场景适配后敲定的参数。先从实际应用场景说起，这类拉手的适配范围其实很广，小到车间里的小型工具柜、设备检修门，大到自动化生产线旁的防护舱门、仓储物流用的周转箱侧装把手，甚至部分户外小型设备的舱盖开启结构，都能用到这个规格的拉手。很多新手设计师做拉手选型或建模时，容易只盯着外观造型，忽略实际握持的人机工程边界，这次设计时特意把握持段的截面做了圆弧过渡处理，没有生硬的直角棱边，戴劳保手套操作时也不会出现硌手、打滑的问题，聚酰胺材料本身的自润滑特性加上合理的表面粗糙度控制，哪怕手上沾有少量切削液、灰尘，握持时的摩擦力也足够支撑正常开启操作。

　　从安装边界来看，这款拉手的两个安装孔位做了沉台设计，安装后螺丝头部完全没入沉台内，不会突出拉手表面勾挂操作人员的衣物或者管线，两个安装孔的中心距经过反复校核，既适配市面上常见的180mm孔距标准安装位，也预留了微小的安装调节余量，现场安装时哪怕门板上的预钻孔存在1-2mm的位置偏差，也能顺利完成装配，不需要二次扩孔调整。设计过程中特意做了受力仿真校核，聚酰胺材质本身的抗冲击、耐疲劳性能优于普通PP材质，在1500N的垂直拉拽载荷下，拉手的最大变形量控制在0.2mm以内，完全满足工业场景下频繁开启的使用需求，哪怕是低温车间环境，材料的低温抗脆裂性能也能保证不会出现一拉就断的问题。

　　再说到结构设计的细节，拉手背部和安装面接触的位置做了0.5mm的微凸筋设计，安装锁紧后凸筋会轻微压入门板表面，既可以避免长期使用后拉手出现松动转动，也能在门板存在轻微平面度误差时，保证拉手安装后不会出现翘边、缝隙不均的问题。很多同类塑料拉手在长期使用后，容易在安装孔位置出现应力开裂，这次设计时特意在安装孔周围做了加厚的加强筋结构，筋位的过渡圆角全部做了R2以上的处理，避免应力集中，从根源上降低长期受力后的开裂风险。另外考虑到部分户外使用场景，材料配方里预留了抗紫外线改性的适配空间，建模时的壁厚控制在均匀3mm，没有出现壁厚突变的位置，后续不管是注塑生产还是做3D打印样件验证，都不会出现缩痕、填充不足的工艺问题。

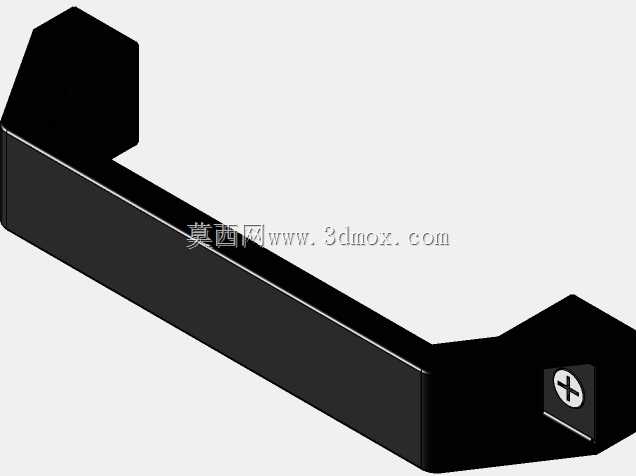

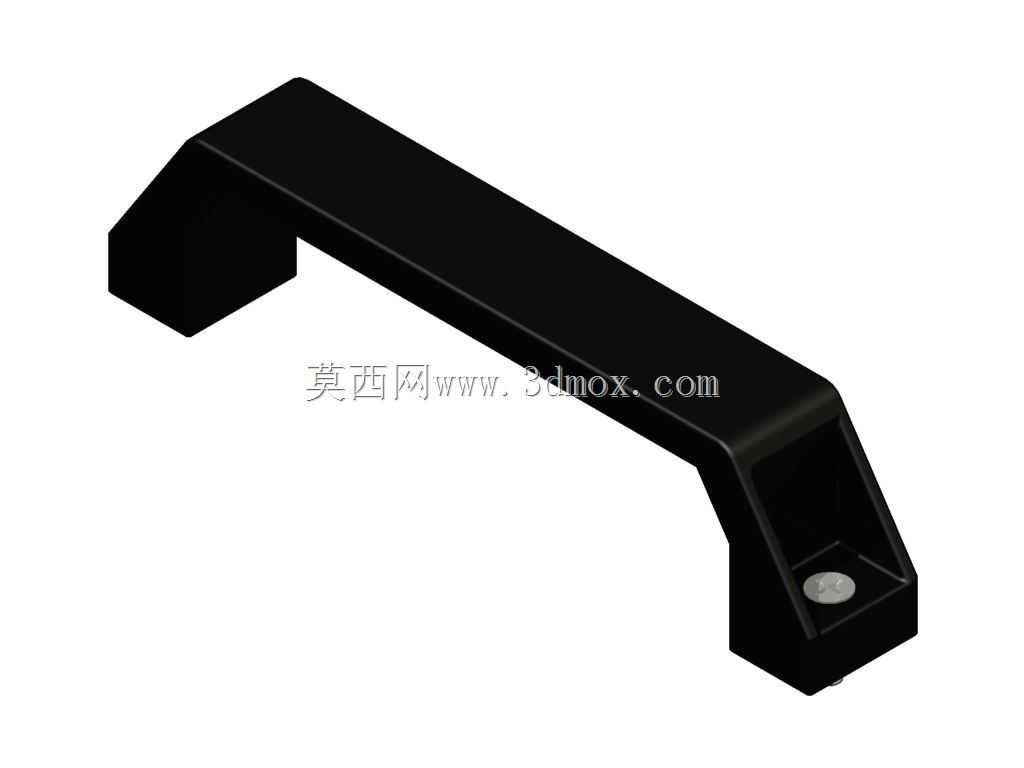

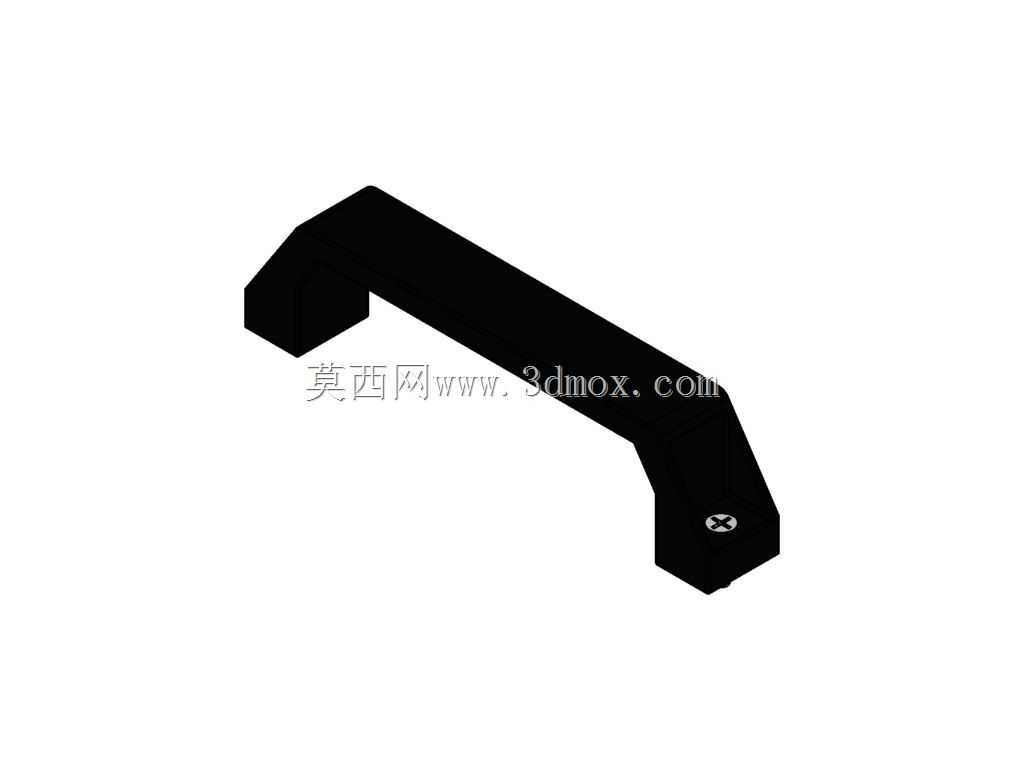

　　实际做三维建模的时候，没有为了追求外观做多余的装饰性结构，所有曲面和结构都服务于实际使用需求，握持段的弧度是按照成年人手掌自然握持的曲线拟合的，手掌贴合时的接触面积比直杆型拉手大30%左右，同样拉力下手掌受到的压强更小，长时间频繁操作也不容易产生手部疲劳。安装端的结构做了防呆设计，两个安装位的沉台深度一致，现场安装时不需要区分方向，随便拿起来就能对准孔位安装，减少装配时的判断成本。另外这款拉手的整体外轮廓没有突出的尖角，哪怕人员在设备旁经过不小心磕碰，也不会造成严重的磕碰伤害，符合机械设备安全设计的相关要求。从维护角度来说，聚酰胺材质本身耐常见的弱酸弱碱腐蚀，车间日常清洁用的清洁剂、设备运行时溅到的少量润滑油，都不会对拉手表面造成腐蚀变色，长期使用也不需要额外的维护保养，比金属拉手的抗锈蚀能力更强，重量也比同规格的铝合金拉手轻40%左右，安装在薄板类门板上不会给门板增加额外的负重，避免门板长期负重出现变形下垂的问题。
