DIN标准焊接式锁紧圆螺母结构设计

　　在流体输送管路、卫生级设备装配、传感元件安装固定的场景里，这类符合DIN标准的焊接式锁紧螺母是很常见的连接构件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界细节，最后现场装配时才发现干涉、锁紧失效的问题。从实际使用场景来看，这类螺母常被焊接在薄壁罐体、设备壳体或者安装基座上，用来配合外螺纹接头、传感探头的固定，相比普通通孔穿装的螺母，焊接固定的方式不需要在基座背面预留螺母拧动的操作空间，特别适合封闭腔体、薄壁结构上的连接件安装，比如卫生级流体设备的罐体侧壁，要安装压力、温度类传感元件的时候，提前把这类螺母焊接在罐体开好的安装孔位上，后续探头直接拧入螺母即可完成固定，不需要在罐体内部操作，也能避免螺母脱落掉入腔体内部的风险。

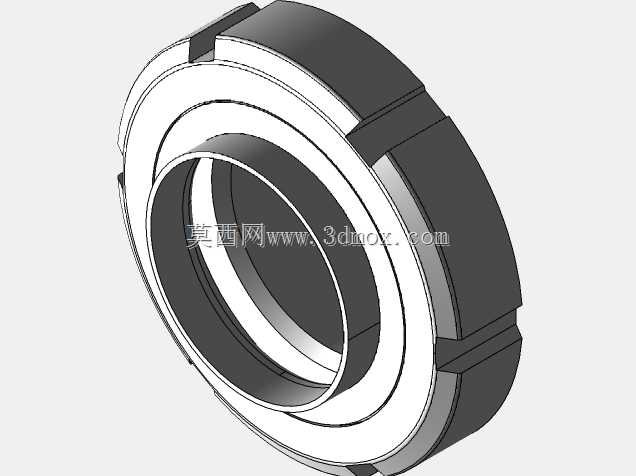

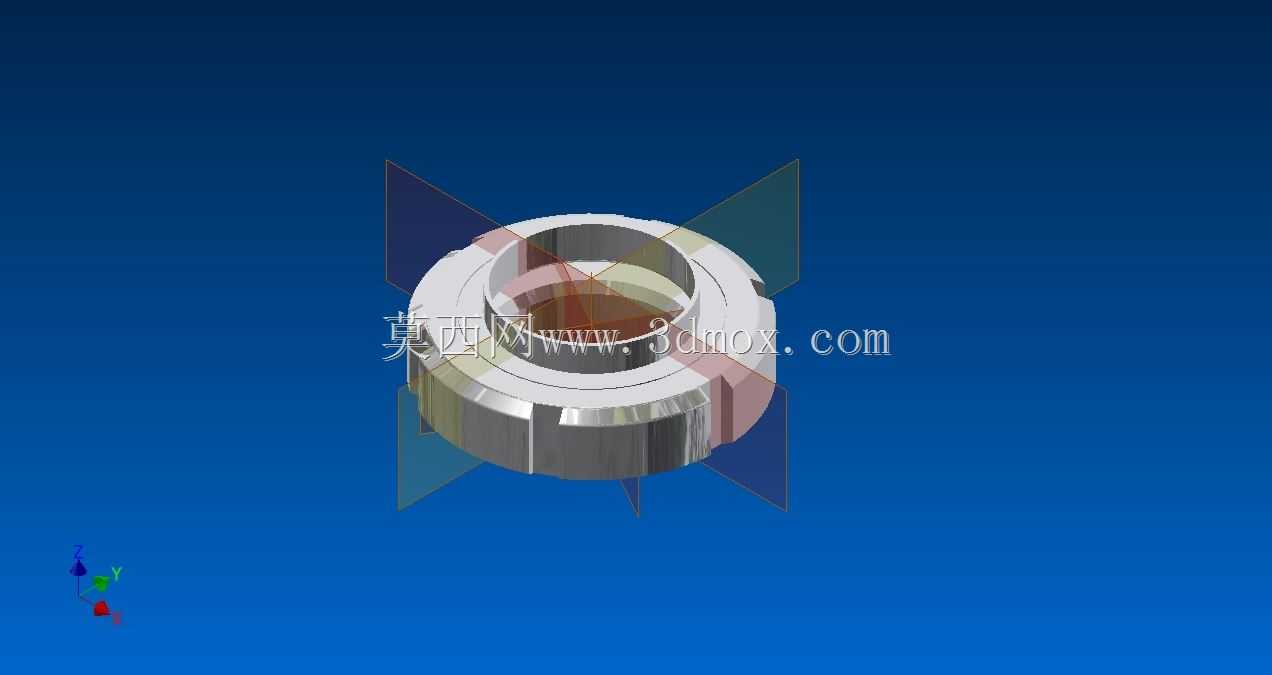

　　从功能特性上看，这个螺母外侧设计了对称的卡槽结构，不是普通的外六角或者滚花外形，这几个卡槽是用来配合专用勾型扳手施加拧紧力矩的，相比普通圆螺母的周向槽口，对称分布的卡槽能承受更大的拧紧力，在需要一定密封预紧力的安装场景里，不会因为扳手打滑刮伤螺母表面，尤其是卫生级应用场景里，螺母表面的光洁度有要求，刮伤后容易残留介质造成卫生死角，这种卡槽设计能减少拧紧过程中对螺母外圆柱面的损伤。螺母的内螺纹是标准公制细牙螺纹，细牙螺纹的螺距小，自锁性能更好，在设备有小幅振动的工况下，不容易出现螺纹松脱的问题，配合螺纹上涂抹的密封胶或者密封垫圈，能满足低压流体、气体管路的密封要求。

　　设计这类零件的时候，首先要确定焊接端的结构尺寸，焊接端的倒角尺寸要和基座上的安装孔匹配，一般焊接端会设计15度到30度的焊接坡口，方便焊接时焊料填充，保证焊接后的连接强度和密封性能，避免焊接位置出现缝隙残留介质。螺母的总高度要根据内螺纹的啮合长度来确定，一般内螺纹的有效啮合长度不小于螺纹公称直径的1.2倍，才能保证螺纹连接的强度，不会因为拧紧力矩过大造成螺纹滑牙，同时总高度也不能过高，避免突出安装面过多影响周边零件的布置，比如在安装小型传感元件的时候，螺母过高会导致探头的感应端无法伸入到腔体内部，影响检测精度。

　　安装边界方面，要注意螺母外侧卡槽的外接圆尺寸，这个尺寸决定了安装位置周边需要预留的扳手操作空间，一般在卡槽外侧要预留至少5毫米的径向空间，保证勾型扳手能完全卡入卡槽，不会和周边的管路、结构件产生干涉。焊接端的外径要比基座上的安装孔大2到3毫米，形成焊接搭接边，方便定位焊接，避免焊接时螺母从安装孔中掉落。另外螺母的端面平面度也有要求，和接头或者探头配合的密封端面平面度要控制在0.1毫米以内，保证密封垫圈能均匀受压，不会出现局部泄漏的问题。

　　很多设计人员在建模的时候容易忽略螺纹收尾的结构，实际加工中内螺纹的末端会有不完整的螺纹牙型，这部分长度一般在2到3个螺距，建模的时候要把这部分无效螺纹长度考虑进去，计算探头或者接头的拧入深度时，要扣除这部分长度，避免实际装配时接头拧到底也无法压紧密封面，造成泄漏。还有螺母外侧的卡槽深度，不能设计得过深，否则会削弱螺母的整体结构强度，在拧紧力矩过大的时候容易出现卡槽断裂的问题，一般卡槽深度控制在螺母壁厚的三分之一左右，既能保证扳手卡入后的接触强度，又不会过多影响螺母本身的结构强度。

　　在不同的应用场景里，这类螺母的材质选择也有区别，普通工业场景可以选用碳钢表面镀锌处理，成本低强度足够，卫生级食品、医药设备场景则需要选用304或者316L不锈钢材质，表面做抛光处理，满足卫生清洁的要求，有腐蚀介质的场景还要根据介质的腐蚀特性选择对应的合金材质。建模的时候要注意焊接端和主体部分的过渡圆角，避免尖角造成焊接应力集中，长期使用后出现焊接位置开裂的问题，过渡圆角一般取R0.5到R1即可，既能缓解应力集中，也不会影响焊接操作。
