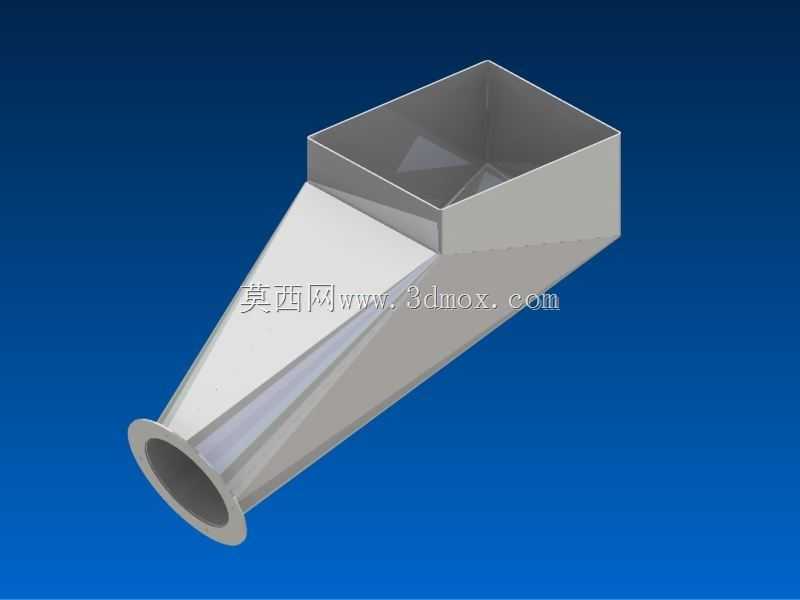

偏心方转圆变径过渡连接料斗

　　在散料输送、粉体处理、通风除尘、工业排烟这类涉及不同截面管路衔接的工程场景里，方转圆偏心过渡件是解决接口错位、流向平顺过渡的核心结构件，很多现场布局受空间限制，方形出料口的设备和圆形管路无法同轴对接，同轴变径会额外占用垂直或水平安装空间，甚至需要多段管路拼接才能完成转向，既增加流阻，也容易在拼接缝隙处出现积料、漏风的问题，这类偏心结构的过渡件就是为了适配这类错位安装需求设计的。

　　从实际使用场景来看，这类构件常接在方形出料的振动给料机、料仓出料口、方形除尘罩出口位置，下游对接圆形的通风管道、螺旋输送机进料口、气力输送管路，偏心设计的核心优势是可以让一侧的壁面保持平直或者小角度倾斜，在重力落料的场景里，平直侧可以引导物料顺着壁面顺滑滑入下游圆形管路，避免同轴变径时四周斜度一致导致的物料在变径段堆积架桥，尤其是处理流动性一般的粉体、颗粒料时，偏心结构的积料风险远低于同轴方转圆结构。

　　设计这类构件时，首先要确认两端的接口边界：方形端的内边长、壁厚要和上游设备的出料法兰完全匹配，通常方形端会外翻边或者预留螺栓孔位，方便和上游设备法兰压紧密封；圆形端的外径、壁厚要匹配下游圆管的连接标准，是采用插接焊接还是法兰对接，直接决定圆形端的尺寸公差。偏心距是整个设计的核心参数，需要根据现场安装的错位量确定，同时要控制变径段的壁面倾斜角度，对于落料用途的料斗，壁面和水平面的夹角要大于物料的安息角，避免物料粘附在壁面上，通风用途的过渡段则要控制截面变化的速率，降低局部风阻，减少紊流产生的噪音和压损。

　　建模过程中要重点处理方口到圆口的曲面过渡，不能出现曲面褶皱、局部凹陷的问题，否则实际加工时板材折弯或拼接会出现应力集中，使用过程中容易在凹陷处积料。整个构件采用薄壁钣金结构设计时，要提前预留板材拼接的焊接收缩量，四个三角拼接面的展开尺寸要精准计算，避免折弯后端口尺寸出现偏差。如果是采用铸造工艺生产的厚壁过渡件，则要注意壁面厚度的均匀过渡，避免厚薄突变导致的铸造缺陷。

　　安装边界上，这类过渡件的方形端通常和上游设备出料口做硬连接，加装密封垫防止漏料或漏风，圆形端根据下游管路类型选择硬接或软连接，整体重量较轻时可以直接依托两端接口承重，若尺寸较大、壁厚较厚，则需要在变径段侧面加装支撑耳座，将荷载传递到周边的设备机架上，避免长期受力导致接口变形开裂。在物料冲刷比较严重的使用场景，比如输送矿石颗粒、硬质粉料时，还可以在倾斜的受料壁面内侧加装耐磨衬板，延长构件的使用寿命，衬板通过沉头螺栓固定，方便后期磨损后更换，不需要整体替换整个过渡件。

　　不同于同轴方转圆的对称结构，偏心过渡件的流向是偏向一侧的，设计时要提前确认偏心方向，避免安装后物料流向和下游设备进料方向不匹配，导致下游设备偏载。比如接在皮带机头部的落料斗，偏心方向要对准下游皮带的中心位置，防止落料偏斜导致皮带跑偏。通风系统里使用这类偏心过渡件时，要把平直侧设计在气流的主流方向，减少气流转向时的压损，避免在变径段形成涡流区积灰。
