手柄式不锈钢卫生级蝶阀结构设计

　　这款蝶阀的设计定位面向食品加工、生物医药、洁净流体输送等对管路卫生等级有明确要求的应用场景，在啤酒酿造生产线的物料输送段、乳制品加工的CIP清洗管路、制药纯化水分配系统中，这类蝶阀常作为通断控制元件使用，相比普通铸铁蝶阀，304不锈钢材质的阀体与过流部件能够耐受常规酸碱清洗液的腐蚀，同时不会因材质析出污染输送介质，满足卫生级管路的材质兼容性要求。

　　从结构设计逻辑来看，这款蝶阀采用对夹式安装结构，阀体本身自带一体式法兰定位凸台，安装时无需额外配置配对法兰的密封垫片定位槽，直接夹持在两段管路的法兰之间即可完成固定，这种设计能够有效缩短阀门的轴向安装尺寸，在布局紧凑的洁净管路系统中，能够减少管路整体的占用空间，尤其适合模块化组装的卫生级管路撬装设备使用。驱动部分采用杠杆式手柄结构，手柄与阀杆的连接部位设置了定位卡槽，能够在0-90度旋转区间内实现多档位开度锁定，操作人员无需额外工具即可手动完成阀门的开度调节，手柄的握持段做了加长处理，在阀板承受较高管路背压时，能够通过杠杆力矩降低操作力度，避免出现开关卡滞的问题。

　　过流部件的设计上，阀板采用流线型圆弧过渡结构，在阀门全开状态下，阀板与管路中心轴线平行，过流截面的流阻系数远低于同通径的截止阀，能够减少流体输送过程中的压力损失，降低输送泵的运行负载。阀座采用嵌入式安装结构，密封面与阀板的接触区域做了整圈圆弧贴合设计，关闭状态下能够实现零泄漏密封，同时阀座材质选用符合食品接触标准的弹性体，在频繁开关的工况下能够保持稳定的密封性能，更换阀座时无需将整个阀门从管路上拆下，只需松开阀杆压盖即可取出旧阀座完成更换，大幅降低后期维护的工作量。

　　安装边界方面，这款2.5英寸通径的蝶阀，阀体的径向安装尺寸与同规格标准卫生级法兰的螺栓孔距完全匹配，安装时只需对齐法兰螺栓孔，穿入紧固螺栓后对角均匀拧紧即可，无需调整阀门的同轴度，阀杆的顶部驱动端预留了标准连接方榫，后期如果需要将手动驱动更换为气动或电动执行器，无需改动阀体结构，直接适配对应通径的执行器安装支架即可完成升级，能够满足不同自动化程度的管路改造需求。在实际选型过程中，需要注意这款蝶阀的适用工作压力范围不超过1.0MPa，工作温度区间受阀座材质限制，常规配置下适用于-10℃到120℃的流体输送工况，如果用于高温灭菌管路，需要更换对应耐温等级的阀座配件。

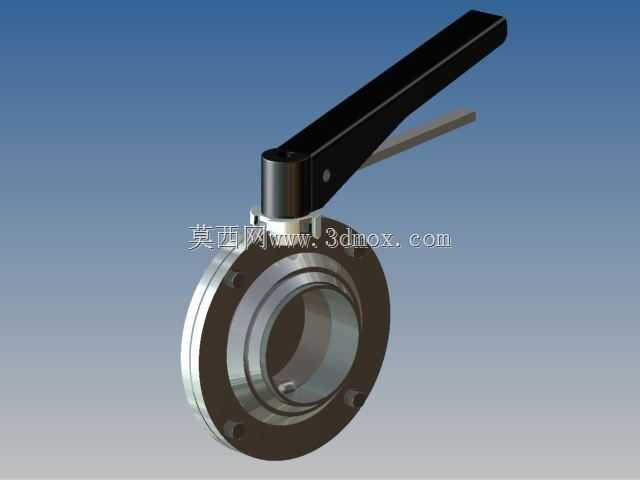

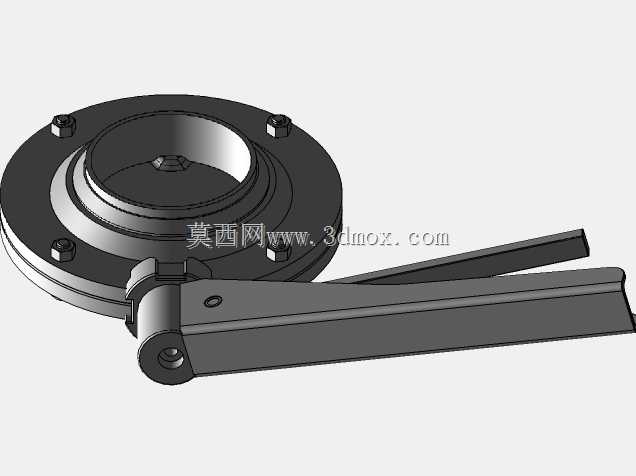

　　从建模细节来看，这款模型完整还原了阀体的法兰螺栓孔位置、阀板的密封面弧度、手柄的定位卡槽结构、阀杆与阀体的配合间隙，在进行管路系统三维布局时，可以直接调用该模型进行干涉检查，验证阀门安装后与周边管路、设备支架的操作空间是否充足，尤其是手柄旋转90度开关的过程中，不会与相邻的管路附件产生碰撞，在设计阶段就能够提前规避安装后操作空间不足的问题。阀板与阀体的配合间隙按照实际装配公差设置，在做运动仿真时能够真实模拟阀门开关过程中的阀板转动轨迹，帮助设计人员验证管路内部的流体通流状态，为管路系统的阻力计算提供准确的模型参考。
