带辊道的物料导送接料架结构设计

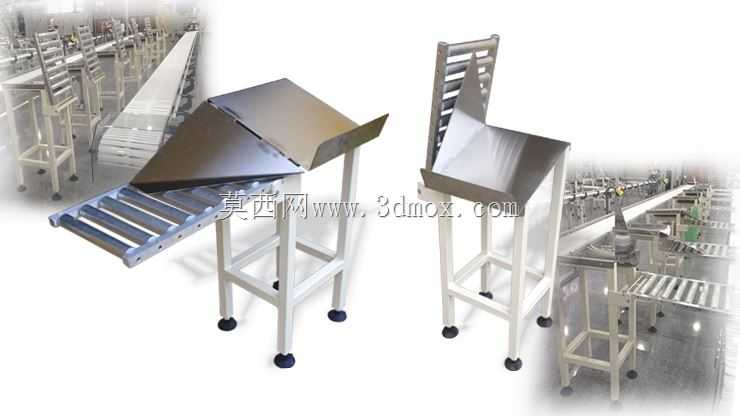

　　这套带辊道的接料导送结构，主要配套包装、食品加工、日化品生产等行业的成品输送线末端使用，常见于袋装、盒装产品从主输送线下落转向的工位，用来承接从高处输送线输出的成品，通过倾斜导板将物料顺滑引导至辊道段，再由辊道将物料平顺输送至下一工位或者人工装箱工位，避免物料直接掉落出现磕碰、包装破损的问题，也能减少人工接料的劳动强度，适配不同落差的输送线对接场景。从结构设计逻辑来看，整体架体采用方管焊接作为主支撑框架，四根支腿底部配置可调脚杯，可根据现场地面平整度调整架体整体水平度，也能在一定范围内调整架体安装高度，适配不同高度的主输送线出料口，安装时不需要额外做地基固定，直接放置在地面调整脚杯即可完成定位，适配车间灵活调整产线布局的需求。

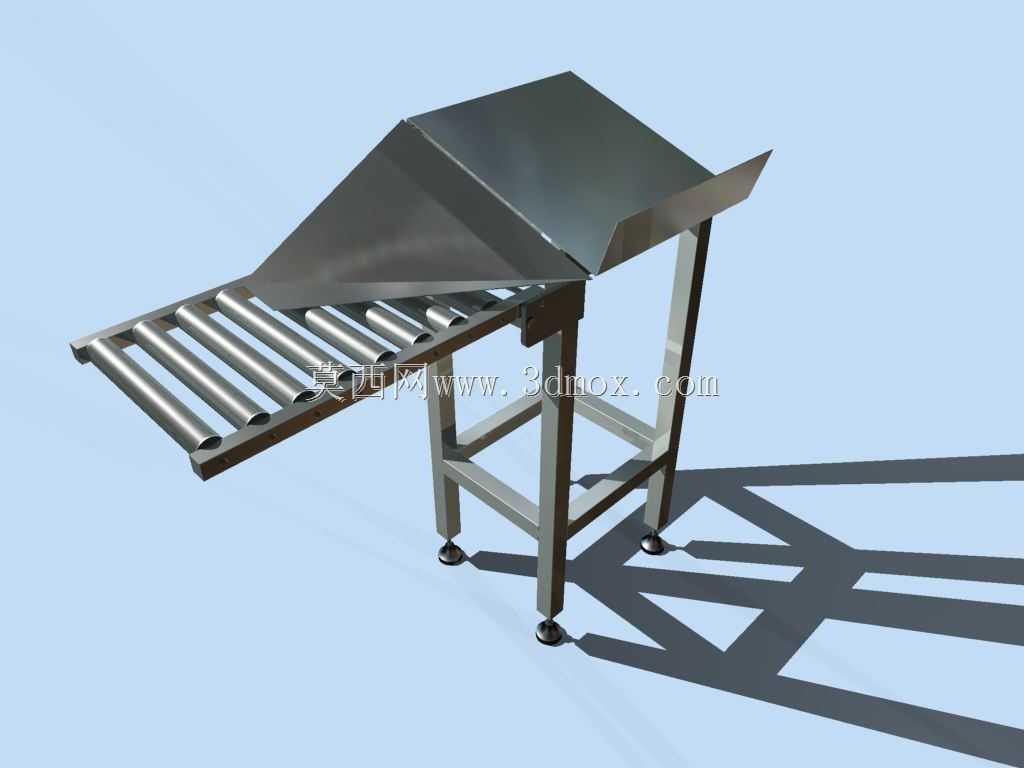

　　上部的导料部分采用折弯成型的不锈钢板材，两侧设置向上翻起的挡边，避免物料在滑落过程中从侧边掉落，导板的倾斜角度经过反复校核，既保证物料能依靠自重顺滑下滑，不会出现卡滞、堆积的问题，也不会因为角度过大导致物料下滑速度过快出现撞击变形，导板表面做拉丝处理，降低表面摩擦系数，减少物料与板面的摩擦阻力，即使是表面覆膜的软包装产品，也不会出现刮花包装膜的情况。导板下方衔接的辊道段采用无动力镀锌辊筒，辊筒之间的间距根据常规输送物料的最小尺寸设计，保证最小规格的盒装产品也不会卡在辊筒间隙之间，辊筒两端采用轴承座与架体连接，转动阻力小，物料滑落到辊道上之后，依靠惯性或者人工轻推即可向前输送，不需要额外配置动力源，降低设备的制造成本和后期维护成本，

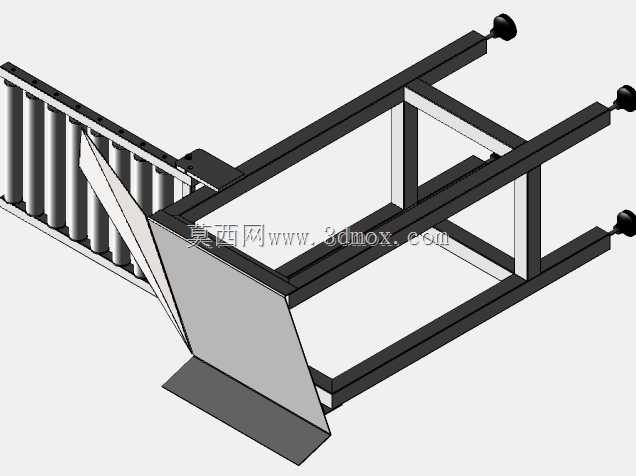

　　辊道段的侧边同样设置挡边，和上部导料板的挡边平顺衔接，全程对物料进行侧向防护。架体的支撑腿之间设置横向和斜向的加强方管，提升整体架体的结构刚性，即使长时间承受物料下落的冲击，也不会出现架体晃动、焊缝开裂的问题，整体结构没有复杂的传动部件，日常维护只需要定期清理辊筒缝隙间的杂物，检查脚杯的锁紧状态即可，维护难度极低。在安装边界方面，这套结构的整体占地宽度适配常规600mm宽度的主输送线，长度方向可根据现场的接料需求调整辊道段的长度，支腿的可调高度范围覆盖常规输送线0.7m到1.2m的出料高度，不需要对原有主输送线做大规模改造，只需要将架体放置在主输送线出料端下方，调整导板上沿与输送线出料端的间隙在10mm以内，

　　避免物料卡入缝隙即可完成对接，适配大部分轻型成品输送线的末端接料需求。针对不同的物料特性，导板的倾斜角度还可以在安装时通过架体上的预留安装孔做小范围调整，比如针对表面摩擦系数大的袋装物料，可适当加大倾斜角度保证下滑顺畅，针对表面光滑、重量较大的盒装产品，可适当减小倾斜角度降低下滑速度，避免物料冲出辊道。整体结构全部采用常用的标准型材和标准件制作，加工难度低，生产周期短，不需要开模定制，适合中小批量的产线改造项目使用，三维建模过程中所有的安装孔位、焊接位置都做了精准定位，结构工程师可以直接根据模型导出工程图进行下料加工，也可以根据现场的实际需求对架体尺寸、辊道长度、导板角度做参数化调整，快速适配不同的现场工况。
