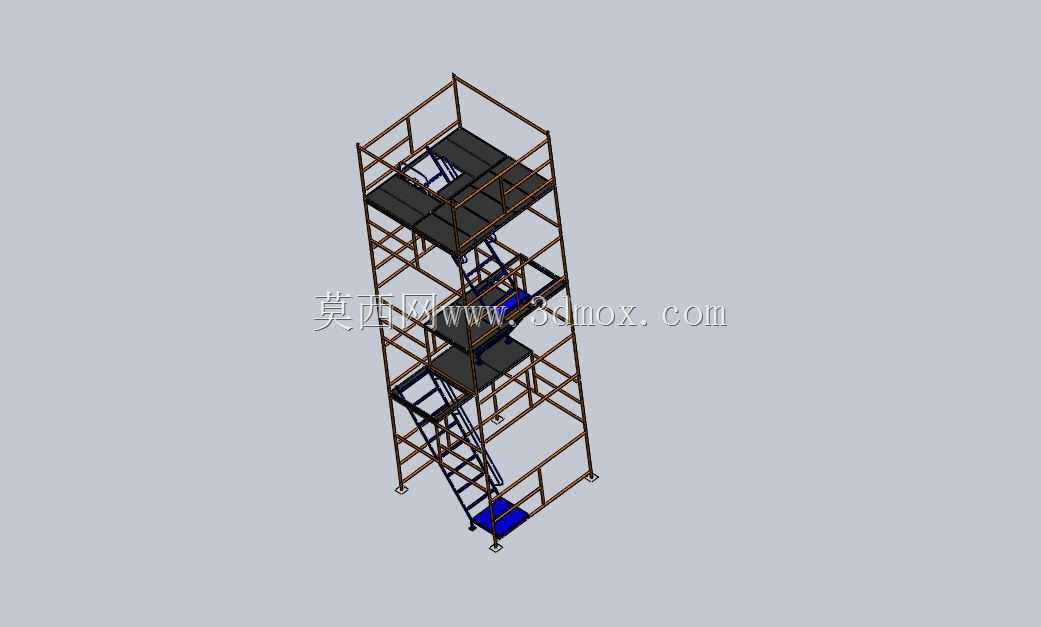

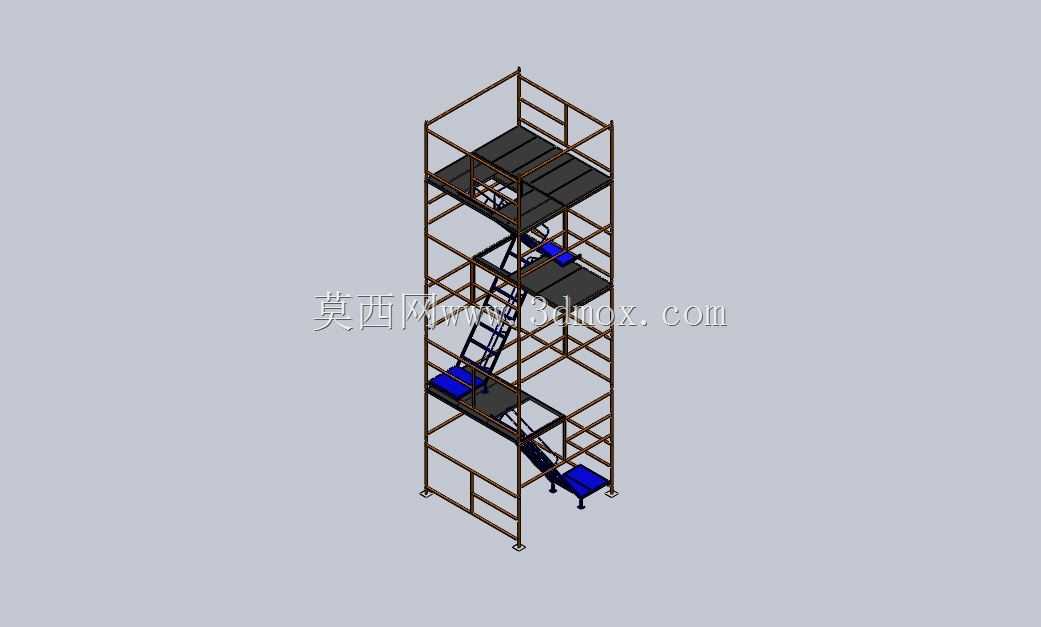

多层带梯作业脚手架三维结构设计

　　这套多层带梯作业钢架结构，核心面向建筑施工、设备安装、场馆运维等需要临时登高作业的场景，在室内外装修、管线布设、设备检修、厂房搭建等作业环节中，能够为作业人员提供稳定的多层站立操作面，同时解决不同高度作业面之间的人员通行问题。不同于常规单排脚手架仅提供单侧作业面的设计，该结构采用框架式笼型主体设计，整体由标准方形钢管通过扣件拼接组成，竖向主立杆作为主要承重构件，横向水平杆按固定步距布设，既作为架体的横向拉结构件保证整体抗侧移刚度，也作为各层作业平台的支撑骨架，每层平台铺设防滑冲压钢板，平台边缘设置挡脚板，避免作业工具、零散物料从平台边缘坠落引发安全事故。

　　架体内部集成了斜向爬梯通道，爬梯踏步采用防滑花纹钢板弯折成型，爬梯两侧设置连续防护栏杆，爬梯的布设位置避开每层平台的物料堆放区域，人员上下通行时不会与平台上的作业人员、堆放物料产生动线交叉，同时爬梯的倾斜角度控制在60度以内，符合高空作业通道的通行坡度要求，降低人员上下攀爬的体力消耗与失足风险。架体每层的四个边角位置都设置了可调节支脚，支脚采用螺杆调节结构，能够在不平整的地面上通过旋转调节螺杆调整架体整体水平度，避免架体因地面不平出现局部受力过载的问题，支脚底部配套增大接触面积的垫板，能够分散架体对地面的压强，在软质地面、装修完成地面作业时不会出现下陷或者压损地面面层的问题。

　　从设计思路来看，该架体采用模块化拆分设计，所有杆件长度都遵循通用脚手架杆件的标准模数，既可以按照图示的三层结构组装使用，也可以根据实际作业高度需求增减层数，调整整体架体高度，适配2米到8米区间的不同登高作业需求；架体的所有连接节点都采用可拆装的扣件连接，不需要焊接作业，现场组装时仅需要普通扳手即可完成全部拼装工作，拆解后所有杆件都可以堆叠存放，转运时能够大幅占用空间，适合施工队伍跨场地转场使用。

　　在安装边界方面，该架体的单组架体平面尺寸控制在1.8米×1.2米区间，不需要占用过大的地面安装空间，在狭窄的设备间隙、楼道、厂房边角区域都可以布设安装；架体的每层额定承重按照均布荷载2kN/㎡设计，能够同时容纳2名作业人员携带常用工具在同层作业，也可以临时放置少量安装用的零配件、小型工具，但不允许在平台上集中堆放重型设备、大批量建材，避免局部荷载超过架体承重阈值。架体的外围每层都预留了防护栏杆安装位，实际使用时可以根据作业需求在外围加装防护立网，进一步提升高空作业的安全防护等级，在临近临边、洞口位置布设时，还可以将架体与周边固定结构做临时拉结，进一步提升架体的整体抗倾覆能力。

　　不同于固定式的登高作业平台，该架体可以根据作业面的位置灵活调整布设位置，组装完成后可以通过底部加装脚轮（替换原有固定支脚）实现短距离推移，在长条形作业面施工时不需要反复拆解重组，能够有效提升作业效率。在结构受力设计上，竖向立杆的受力通过水平杆逐层传递，所有节点的扣件抗滑承载力都经过校核，爬梯的踏步承重、栏杆的水平抗推力都满足高空作业设施的相关安全规范要求，不会出现正常使用条件下的结构变形、节点松脱问题。
