起重配套可调式双货叉吊具结构

　　在厂区内跨工位托盘转运、仓储区高位堆垛、货车装卸货这类无法让平衡重式叉车驶入的作业场景里，这类吊配货叉是非常实用的属具，直接挂接在桥式起重机、门式起重机或者随车吊的吊钩上就能完成带托货物的移位，不需要额外配置专用叉车，尤其适合作业通道狭窄、地面承载能力不足，或者作业点位分散、叉车通行路径被设备隔断的生产车间，比如重型机加工车间里，大型工件加工完成后带木托盘转序，车间内排布的大型机床、切削液管路、地坑盖板会阻断叉车通行路径，用这类吊具配合车间天车就能直接从加工工位把带托工件吊到检验区或者成品暂存区，省去了二次转运的麻烦。

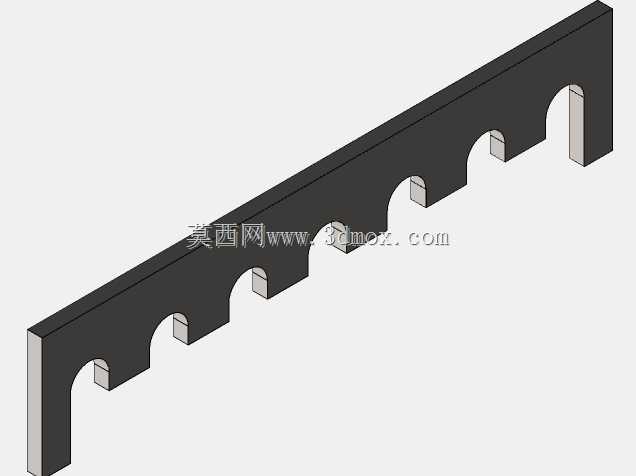

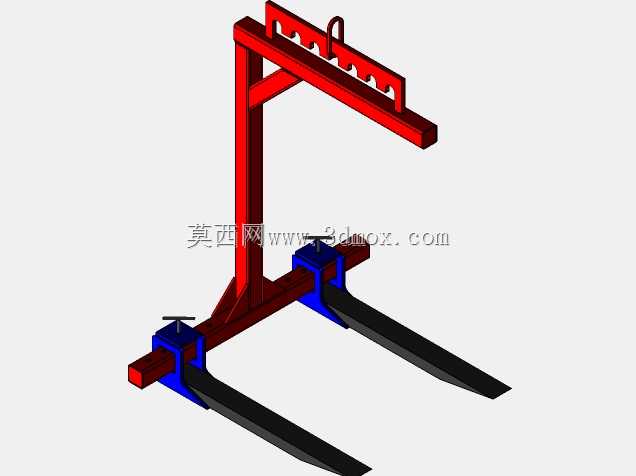

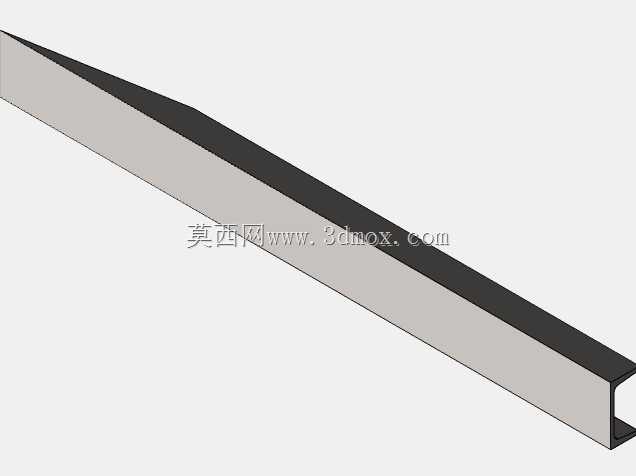

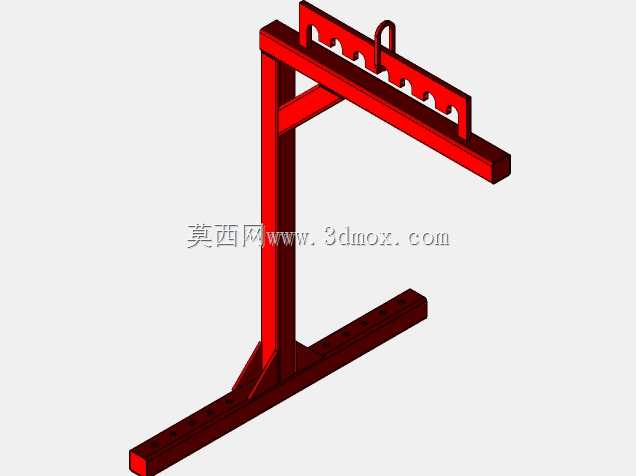

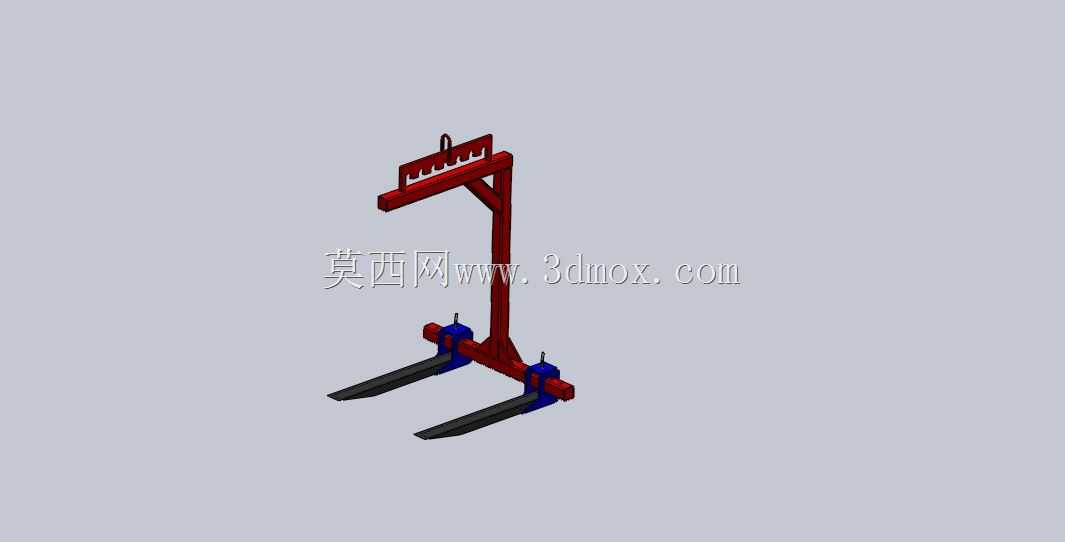

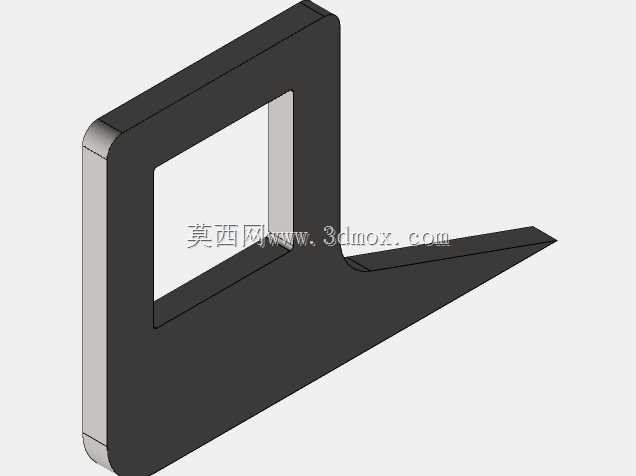

　　从结构设计来看，这套吊具采用单立柱悬臂承载结构，顶部设置的吊耳直接对接起重机吊钩，吊耳位置做了加厚处理，与立柱采用焊接连接并在连接处加设三角加强筋，避免起吊时吊耳根部出现应力集中开裂的问题。立柱下方横向伸出两根平行的货叉臂，货叉与立柱的连接座上设置了调节结构，既可以沿立柱竖向调整货叉的离地高度，适配不同高度的托盘插孔，也能调整两根货叉的横向间距，匹配不同宽度规格的标准木托盘、塑料托盘或者金属托盘，避免叉取时因为间距不当导致托盘受力不均变形。货叉臂采用变截面设计，前端做了倒角处理，方便快速插入托盘插孔，臂身根部厚度更大，向叉尖方向逐渐收薄，在保证叉取额定载荷时抗弯强度足够的前提下，尽量降低叉臂自身重量，减少起重机的无效载荷消耗。

　　实际作业时，需要先根据待转运托盘的规格调整好两根货叉的间距，确保货叉对准托盘的两个插孔中心，避免偏载；起吊前要确认货叉插入托盘的深度足够，一般要求插入深度不低于托盘长度的三分之二，防止起吊过程中托盘滑脱。立柱的高度设计需要匹配常规托盘堆码的起升高度要求，保证吊具挂接在吊钩上时，货叉最低位置能落到地面，方便直接叉取地面放置的托盘，最高起升位置时货叉底部距离地面的高度能满足跨设备转运的净空要求，不会碰到车间内的设备、管线或者其他障碍物。

　　设计过程中需要重点考虑整体的受力平衡，吊耳的中心垂线要与两根货叉的载荷中心重合，避免起吊后吊具出现前倾或者侧翻的问题，连接座与立柱的配合间隙要控制在合理范围，既要保证调节时滑动顺畅，又不能因为间隙过大导致起吊时货叉出现晃动。货叉臂的材质一般选用高强度合金结构钢，焊接完成后需要做去应力处理，防止长期受载出现变形，叉臂表面可以做淬火处理，提高表面耐磨性，应对频繁插拔托盘带来的磨损。这类吊具的安装边界非常灵活，不需要对现有起重机做任何改造，只要起重机吊钩的额定起重量满足吊具自重加货物总重的要求就能直接使用，挂接和拆卸都很方便，不需要专用工具，作业人员可以根据当天的作业需求快速更换属具，大幅提升起重设备的通用性。

　　在仓储物流场景里，这类吊具还可以配合高层货架使用，当货架通道过窄无法驶入堆垛叉车时，用天车搭配该吊具就能完成高位货架的货物存取，尤其适合小批量、重载荷的货物存储场景，不需要投入高额的窄巷道堆垛设备，就能完成高位仓储作业。需要注意的是，这类吊具不适合长距离吊运作业，一般用于厂区内短距离的定点移位，吊运过程中要保持吊具平稳，避免急停急起导致货物晃动，作业前要检查吊耳、焊缝、货叉连接部位有没有裂纹或者松动的情况，确保作业安全。
