混凝土砌块成型压制生产设备结构

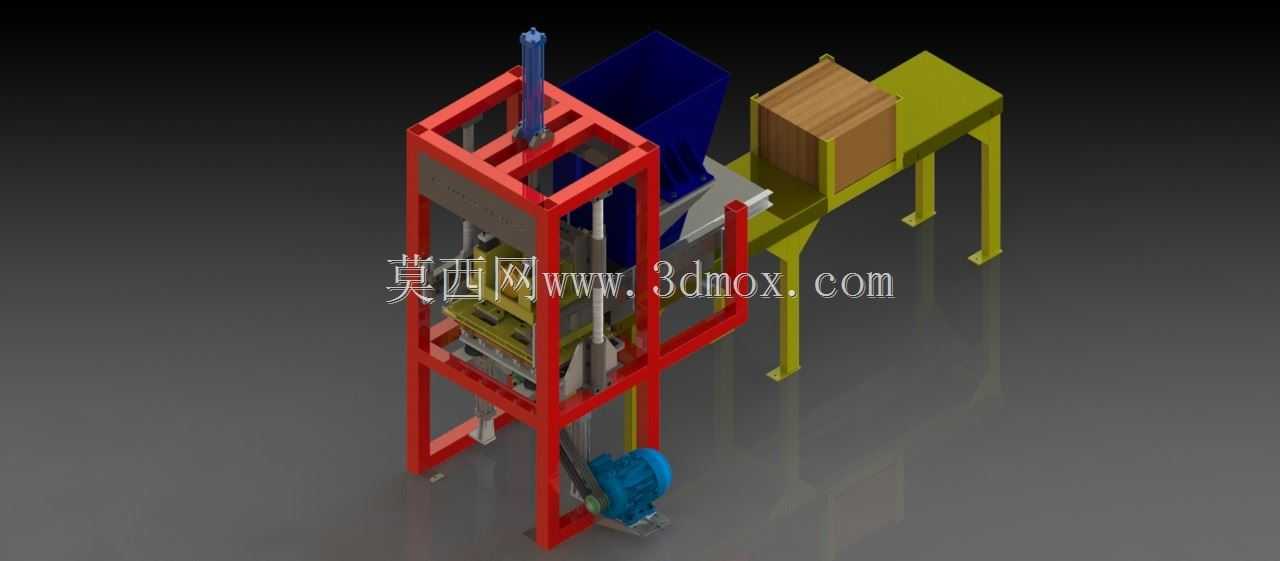

　　这套设备主要面向小型预制构件生产场景，适配村镇级建材生产点、小型预制件加工厂的混凝土砌块成型作业，可完成混合料上料、压制成型、成品输出的连续工序，替代传统人工手动振捣成型的低效作业模式，降低人工操作的劳动强度，同时保证砌块成型的密度一致性。从结构布局来看，设备采用立式压制主框架搭配水平送料出料的排布方式，红色方管焊接成型的立式机架作为核心承载结构，四根竖向方管作为主支撑柱，上下端通过横向方管焊接形成封闭框架结构，为上部的压制驱动部件提供稳定的安装基准，同时承受压制过程中产生的竖向反力，框架内部预留足够的模腔安装空间，方便模具更换适配不同规格的砌块生产。机架顶部安装竖向布置的液压执行元件，作为压制成型的动力输出端，

　　活塞杆向下延伸连接压头组件，压头与模腔的配合面做了导向限位设计，压制下行过程中可自动校正位置，避免压头偏磨造成的砌块成型厚度不均问题。机架侧下方布置的蓝色驱动电机为振动机构提供动力，在混合料填入模腔后启动振动，带动模腔产生高频小幅振动，让混凝土混合料在模腔内均匀排布，排出混合料内部夹带的气泡，避免成型后的砌块出现内部空隙、表面蜂窝麻面等质量缺陷。与立式压制机架衔接的是黄绿色的水平输送台架，台架采用型钢焊接支腿作为支撑，支腿底部预留安装固定孔位，可通过膨胀螺栓与生产车间的混凝土地面固定，保证设备运行过程中不会出现移位晃动。台架上设置的料斗结构用于承接混合完成的混凝土物料，料斗出口对准模腔上方的送料位置，

　　送料机构可沿台架上的导轨水平移动，将定量的混合料送入模腔内部，待压制作业完成后，成型的砌块被顶出模腔，再由推送机构将成品砌块移至台架的输送段，流转至后续的养护工位。设计过程中充分考虑了小型生产场地的安装边界，整套设备的占地尺寸控制在小型生产车间可容纳的范围内，不需要额外做复杂的设备基础，地面平整度满足普通工业厂房要求即可安装调试。各功能模块采用分体式装配设计，机架、送料台、驱动部件均可拆分运输，到场后通过螺栓连接即可完成组装，降低了运输与现场安装的难度。液压压制行程做了可调设计，可根据生产砌块的不同厚度调整压头的下行限位，适配100mm至300mm厚度范围内的不同规格混凝土砌块生产需求，更换对应尺寸的模腔配件即可切换生产品类，

　　不需要对设备主体结构做大规模改动。设备的操作工位设置在机架侧方，操作人员可同时观察到料斗下料、压制动作、成品输出的全流程，方便及时调整下料量、压制压力、振动时长等参数，保证成型砌块的质量稳定。输送台架的高度与常规砌块养护托盘的高度匹配，成品砌块推出后可直接码放到托盘上，减少二次搬运的操作步骤。机架的焊接位置均做了加强筋处理，长期承受压制交变载荷的位置增加了三角加强板，避免长期运行出现焊缝开裂的结构问题，所有与混凝土物料接触的部件表面都做了耐磨处理，减少物料冲刷造成的部件磨损，延长易损件的更换周期。
