混凝土砌块成型加工设备结构设计

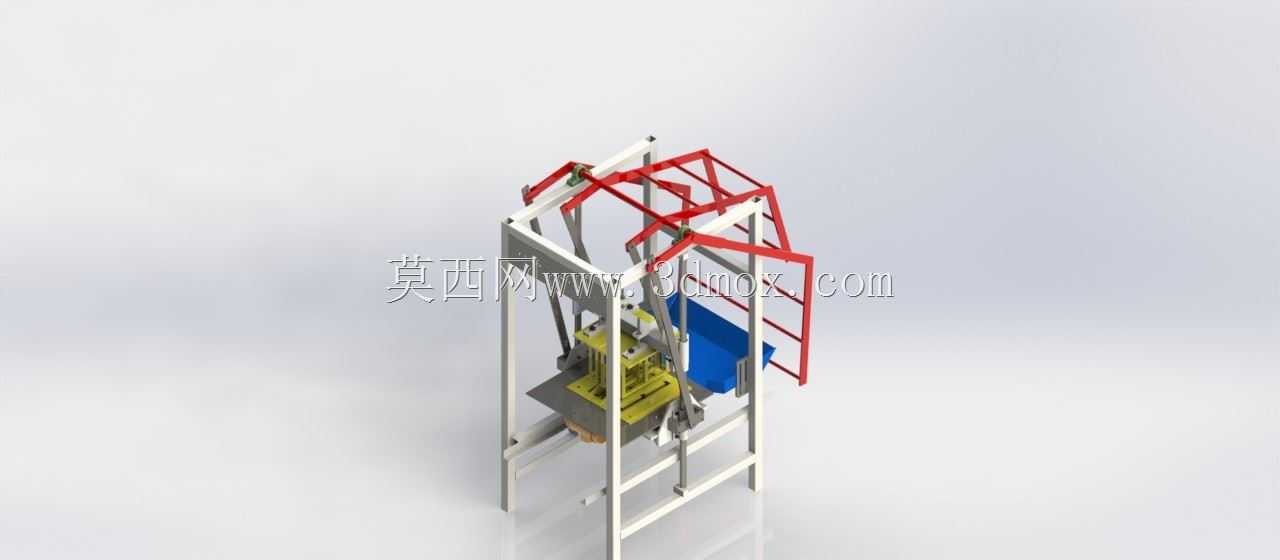

　　这套设备针对小型预制构件生产场景设计，核心服务于村镇级建材加工点、小型预制构件厂的混凝土砌块生产作业，适配非规模化、灵活排产的生产需求，可完成固定配比混凝土的投料、计量、压制成型全流程作业，无需搭配大型商混站的连续供料系统，对生产场地的配套设施要求较低。从结构布局来看，设备采用方管焊接搭建立式框架主体，框架立柱选用40403mm规格的Q235方管，横向连接撑采用同规格方管做分段焊接，整体框架的安装占地边界控制在1200mm*1000mm范围内，设备总高度控制在2100mm，无需做特殊地基处理，仅需平整硬化的水泥地面即可完成安装固定，框架顶部设置红色涂装的防护栏结构，既可以作为操作人员投料时的安全防护结构，

　　也可用于挂载投料导槽的辅助支撑件，避免投料过程中物料撒漏到设备外侧。设备核心的计量单元设置在框架中部的承托平台上，采用容积式计量结构，针对出口地区常用的混凝土骨料级配做了计量腔的容积标定，可自动完成单次成型所需混凝土物料的定量输送，无需人工反复称重配料，计量腔的出料口设置气动翻板结构，接收到成型工位的到位信号后即可自动开启卸料，将配比完成的混凝土物料送入下方的成型模具腔内。成型工位采用模箱垂直振动结合上模压头施压的结构设计，模箱通过导向滑块与框架立柱上的直线导轨连接，可沿垂直方向做上下滑移，振动单元设置在模箱底部的安装座上，采用偏心块式振动电机提供激振力，确保模腔内的混凝土物料可以均匀填充到模具的各个边角位置，

　　避免成型后的砌块出现缺角、密实度不均的问题；上模压头通过顶部的杠杆式施压结构与框架连接，采用手动杠杆结合配重块的施压方案，无需配置大吨位液压站，降低设备的整体制造成本与后期维护难度，压头与模腔的配合间隙控制在1.5mm，既可以保证压头上下移动顺畅无卡滞，也可避免压合过程中出现漏浆问题。设备侧面设置倾斜式的物料导料槽，导料槽采用2mm厚钢板折弯成型，与框架呈45度夹角安装，导料槽下端对准计量单元的进料口，操作人员可直接将预拌好的混凝土物料倒入导料槽内，物料依靠自重滑入计量腔完成进料，无需额外配置上料输送机构，进一步压缩设备的整体成本与占地空间。从设计思路来看，这套设备优先考虑了低配套场景下的使用可行性，

　　整体结构没有采用复杂的电控与液压元件，大部分结构件都可以采用常规的型材、板材焊接加工完成，后期维护时的配件获取难度低，适合工业配套不完善的地区使用；设备的所有运动副都设置了润滑注油点，日常维护仅需定期加注润滑脂即可保证运行顺畅，模箱与压头采用螺栓连接的快拆结构，更换不同规格的模具即可生产不同尺寸的混凝土砌块，适配空心砌块、实心标砖、路沿石小构件等多种产品的生产需求。设备的操作工位设置在框架正面的无遮挡区域，操作人员站在设备正面即可完成投料、触发成型、取出成品的全部操作，单台设备仅需1名操作人员即可完成全流程作业，单次成型循环的时间控制在45秒左右，单班产能可满足小型施工项目的砌块供应需求。框架底部设置四个可调式支撑脚，可根据地面的平整情况调整支撑高度，确保设备整体处于水平状态，避免振动过程中出现设备移位、模箱偏斜的问题；设备的所有外露金属结构件都做了除锈喷漆处理，框架主体采用银灰色锤纹漆涂装，防护栏与导料槽采用警示红色涂装，既可以提升结构件的防锈耐腐蚀能力，也可以通过颜色区分不同功能区域，提升操作过程中的安全性。
