立式丝杆驱动压合作业机架结构设计

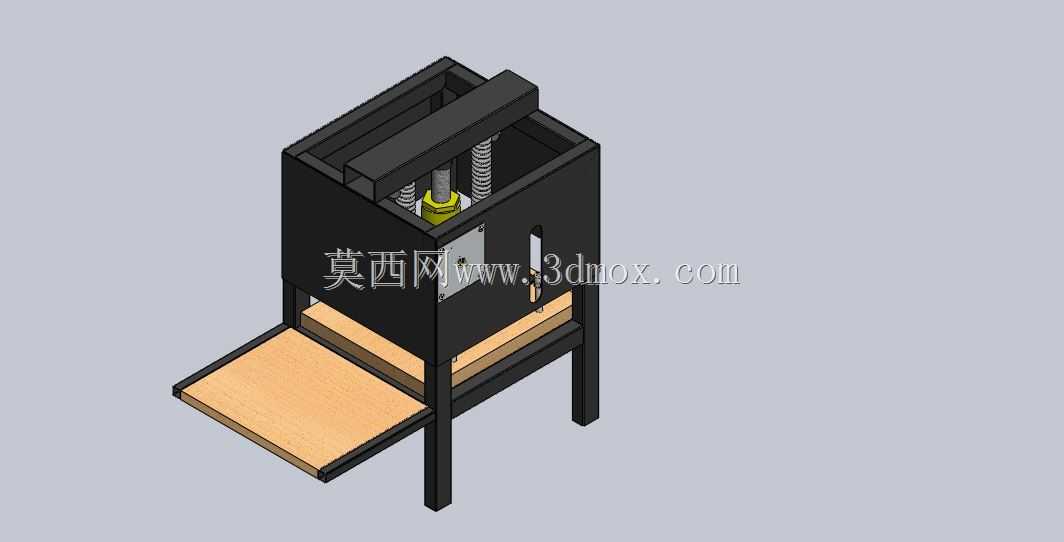

　　这套立式压合作业机架的设计，最初是面向小型零部件压装、试样压合这类轻载压合作业场景做的结构方案，在电子零部件组装、小五金件压配、实验室试样制备这类场景里，这类轻载立式压合设备的使用频率很高，不需要大吨位压力输出，但是对操作空间、压头进给稳定性、作业安全性有明确的实际要求。从结构布局来看，整体采用立式框架式承载结构，主体承载部分为封闭箱型立柱结构，这种结构相比开式C型机架，在同等材料用量下具备更好的抗偏载能力，压合作业过程中机架的形变量更小，能够避免压头偏斜导致的工件压装错位问题。立柱内部集成了丝杆传动副与导向组件，两根平行布置的圆柱导轨承担压头滑台的导向限位作用，梯形丝杆负责将手轮或者伺服电机的旋转运动转化为压头的直线进给运动，

　　丝杆下端的压头连接座预留了标准安装接口，可以根据不同作业需求更换橡胶压头、金属压块、成型压模等不同作业端头，适配不同类型的压合作业需求。机架下部延伸出的抽拉式作业平台采用实木层板作为承载台面，这种材质相比金属台面具备更好的减震性能，在压合脆性工件比如陶瓷试样、塑胶壳体的时候，能够避免硬接触导致的工件崩裂问题，抽拉式的结构设计一方面可以在更换工件、调整工装的时候将平台拉出，获得更充足的操作空间，避免操作人员伸手进入机架内部带来的安全隐患，另一方面在设备闲置的时候可以将平台推回，减少设备的整体占地空间。机架底部采用四根方钢支腿作为支撑，支腿与上部箱型立柱之间采用螺栓连接的可拆卸结构，方便设备的拆解运输与进场安装，

　　支腿底部预留了调平脚轮的安装孔位，用户可以根据现场使用需求选配固定调平脚垫或者万向带刹脚轮，兼顾设备放置稳定性与转场移动需求。从设计思路上来说，这套结构没有采用复杂的液压或者气动驱动方案，而是选择了纯机械丝杆传动的结构，核心考量是轻载压合作业场景下，纯机械结构的维护成本更低，不需要配套气源、液压站等附属设备，只要固定在水平地面上就可以投入使用，对使用场地的配套设施要求极低，适合小型加工车间、实验室、售后维修站点这类配套条件有限的场景。在安装边界方面，这套机架的整体占地尺寸控制在0.8米见方以内，作业平台距离地面的高度设置为0.75米，符合成年人站立作业的人机工程学高度，操作人员不需要弯腰或者抬臂就可以完成工件放置、压合作业、

　　工件取出的全流程操作，长时间作业的疲劳度更低。上部箱型立柱的内部预留了驱动组件的安装空间，如果后续需要升级为电动驱动，只需要在立柱顶部预留的电机安装位固定伺服电机，将电机输出轴与丝杆顶端通过联轴器连接即可，不需要对主体框架做额外的打孔焊接改造，具备不错的结构拓展性。压头滑台的侧面设置了行程刻度标识，可以直观读取压头的进给深度，在压合需要控制压入深度的工件比如轴承压装、销钉压配的时候，不需要额外加装位移传感器就可以实现粗略的深度控制，满足常规作业的精度要求。安全防护方面，箱型立柱的正面设置了可开合的透明防护挡板，压合作业过程中可以将挡板放下，避免压合过程中工件崩溅飞出伤到操作人员，挡板采用透明亚克力材质，不会遮挡操作人员观察压合过程的视线。作业平台的边缘做了圆角处理，避免操作人员磕碰受伤，所有结构件的外露棱边都做了倒角去毛刺处理，符合机械设备的安全设计规范。从结构强度校核的角度来说，这套机架的额定压合作业力设计为5kN，也就是500公斤以内的压合作业需求，箱型立柱采用2mm厚的冷轧钢板折弯焊接成型，导向导轨采用直径20mm的实心光轴，完全可以承受额定载荷下的结构应力，长期使用不会出现结构变形、导轨卡滞的问题。丝杆选用Tr20×4的梯形丝杆，具备自锁特性，即使驱动端失去动力，压头也不会自行下滑，避免了误动作带来的安全风险。
