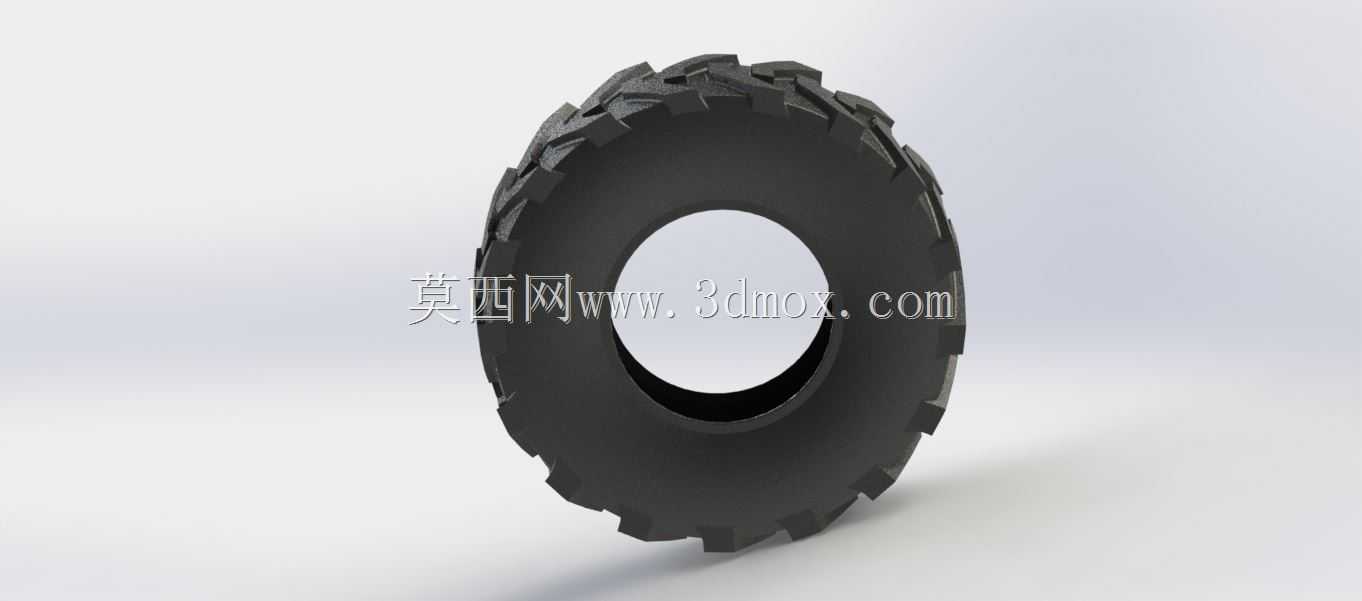

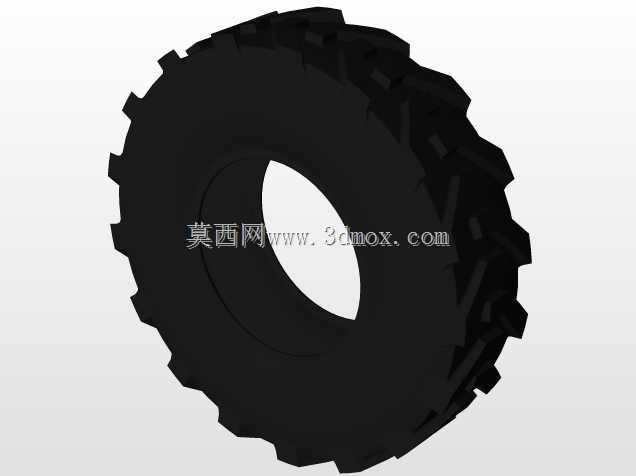

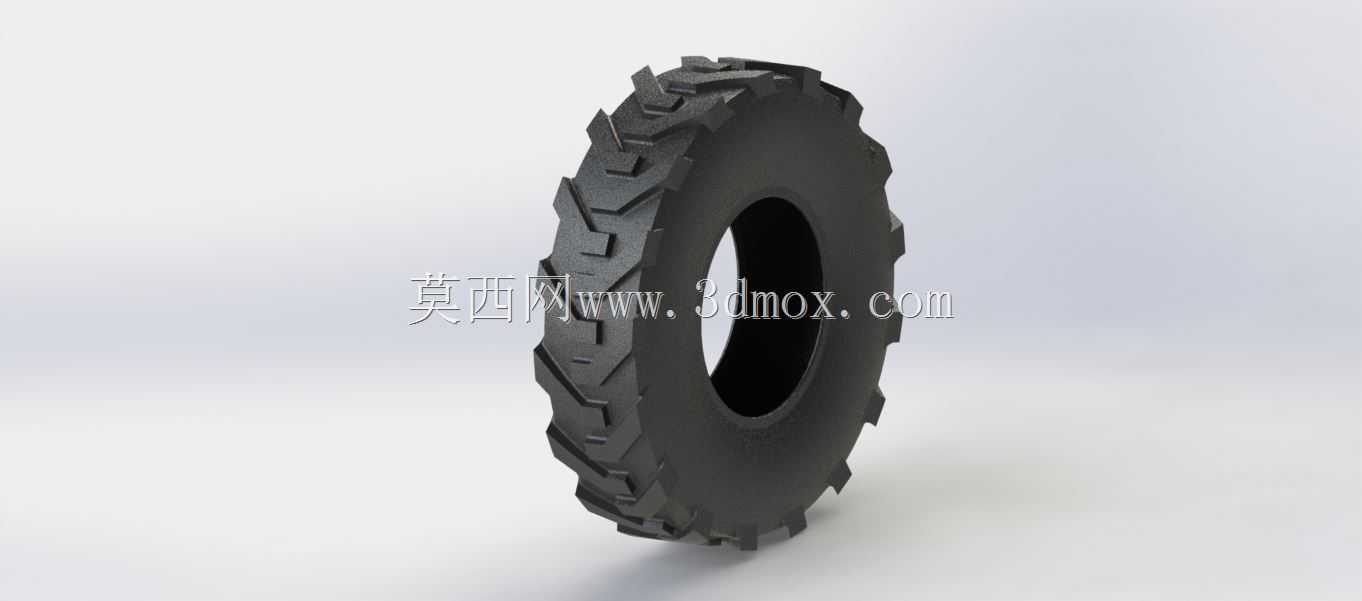

农用越野车辆人字花纹橡胶轮胎结构

　　这款带深齿人字花纹的橡胶轮胎，核心适配非铺装路面作业的行走类设备，在丘陵山地农机、小型工程转运车辆、林区作业机具的行走系统中应用广泛，区别于公路用平滑子午线轮胎，其花纹结构完全针对松软泥泞、碎石遍布的复杂通行场景设计。从实际使用场景来看，普通公路胎在含水率30%以上的黏重土壤中作业时，花纹沟槽极易被泥土填满形成光面，附着力骤降后会出现严重打滑，不仅作业效率折损过半，还会因轮胎持续空转加剧胎面磨损，甚至导致车辆陷滞无法移动，而这款轮胎的人字花纹排布角度、齿块高度都经过针对性匹配，胎面凸起的齿块在滚动过程中能持续切入松软土层，咬合土壤颗粒形成足够的牵引力，同时相邻齿块间的大尺寸沟槽能在轮胎形变时快速排出夹带的泥土、碎石，

　　避免花纹被填塞失效，在泥泞地块的牵引效率比普通公路胎提升40%以上。从结构设计逻辑来看，这款轮胎采用分层式结构思路，外层胎面采用耐磨耐撕裂的橡胶配方，齿块根部做了大圆弧过渡处理，避免在重载冲击下出现齿块根部应力集中开裂的问题，不少早期同类型轮胎在石块路面高速行驶时，齿块容易从根部崩裂，核心原因就是根部过渡圆角过小，应力集中系数超过橡胶材料的疲劳极限，这款模型还原的根部圆弧结构，能将齿块根部的最大应力降低35%左右，大幅提升复杂路面的使用寿命。轮胎的胎体部分采用带束层结构设计，在三维建模过程中，需要重点还原胎体的弧度曲率，这一参数直接决定轮胎与轮辋的装配过盈量，过盈量过小会导致轮胎充气后出现滑转，无法传递扭矩，

　　过盈量过大则会增加装配难度，甚至在压装过程中损伤胎圈部位的钢丝圈结构。从安装边界来看，这款轮胎的胎圈部位尺寸严格匹配对应规格的轮辋，胎踵与轮辋凸缘的贴合面做了适配性的弧度设计，充气后能形成可靠的密封面，无需额外密封件即可保证胎压稳定，胎侧的厚度设计兼顾了缓冲性能与防刮能力，在林区作业时，胎侧能抵御低矮树枝、尖锐石块的刮擦，避免出现胎侧鼓包、刺穿的问题。在三维建模过程中，花纹的螺旋排布是建模的核心难点，人字花纹沿胎面周向呈等距螺旋分布，每个齿块的拔模角度都经过匹配，保证轮胎硫化脱模时不会出现卡模问题，同时齿块的端面做了小角度倒角，避免轮胎在硬化路面行驶时出现齿块边缘过快磨损的问题。不少工程人员在做行走系统仿真时，

　　容易忽略轮胎胎面的形变特性，这款模型还原的胎壁厚度、花纹块尺寸参数，能直接导入多体动力学软件中，用于模拟不同路面条件下的车辆通过性、牵引性能，为整车的动力匹配、悬挂参数调校提供可靠的三维数模支撑。在实际选型过程中，需要结合设备的满载轴重、作业场景的土壤条件匹配对应的胎压参数，这款轮胎的胎体形变范围能适配0.18-0.32MPa的胎压区间，低胎压状态下轮胎接地面积更大，对土壤的压强更低，适合松软农田作业，避免过度压实土壤影响作物根系生长，高胎压状态下胎体刚度更高，滚动阻力更小，适合硬质碎石路面的长距离转场行驶。从尺寸适配性来看，这款轮胎的断面宽度、轮辋安装直径都做了标准化设计，能直接替换同规格的普通越野轮胎，无需对轮辋、车架安装位做任何修改，在小型农用拖拉机、山地作业四驱转运车、小型越野工程机械的改装与维修替换场景中，具备很好的通用性。建模过程中对胎面花纹的细节还原度较高，每个齿块的表面防滑细纹、胎侧的模压标识位都做了对应呈现，能直接用于产品渲染、装配干涉检查、行走系统运动仿真等多个工程场景，避免设计人员从零开始建模耗费大量时间，尤其是花纹部分的曲面建模，需要反复调整曲面连续性保证胎面外观流畅，直接使用该数模能大幅缩短整车设计周期。
