双立柱式凸轮驱动压合检测工装结构

　　这套双立柱导向的凸轮驱动压合结构，在小型零部件压装、尺寸检测工位的适配性极强，日常产线里处理小尺寸五金件、塑胶件的压入装配，或是传感器触发类的通止检测工序，都能直接匹配工位需求，不需要额外搭建复杂的动力配套。从实际使用场景来看，这类手动驱动的小型工装，大多布置在装配线的旁侧工位，用来完成不需要大吨位压力的压装工序，比如微型轴承压入塑胶基座、接线端子压合到塑壳定位槽、接触式传感器的触发行程校验，相比气动压装设备，它不需要布设气管路，也不会因为气源压力波动导致压装力不稳定，在小批量多品种的装配车间里，工位调整时只需要松开底部安装螺栓就能整体移位，适配柔性产线的快速换型需求。

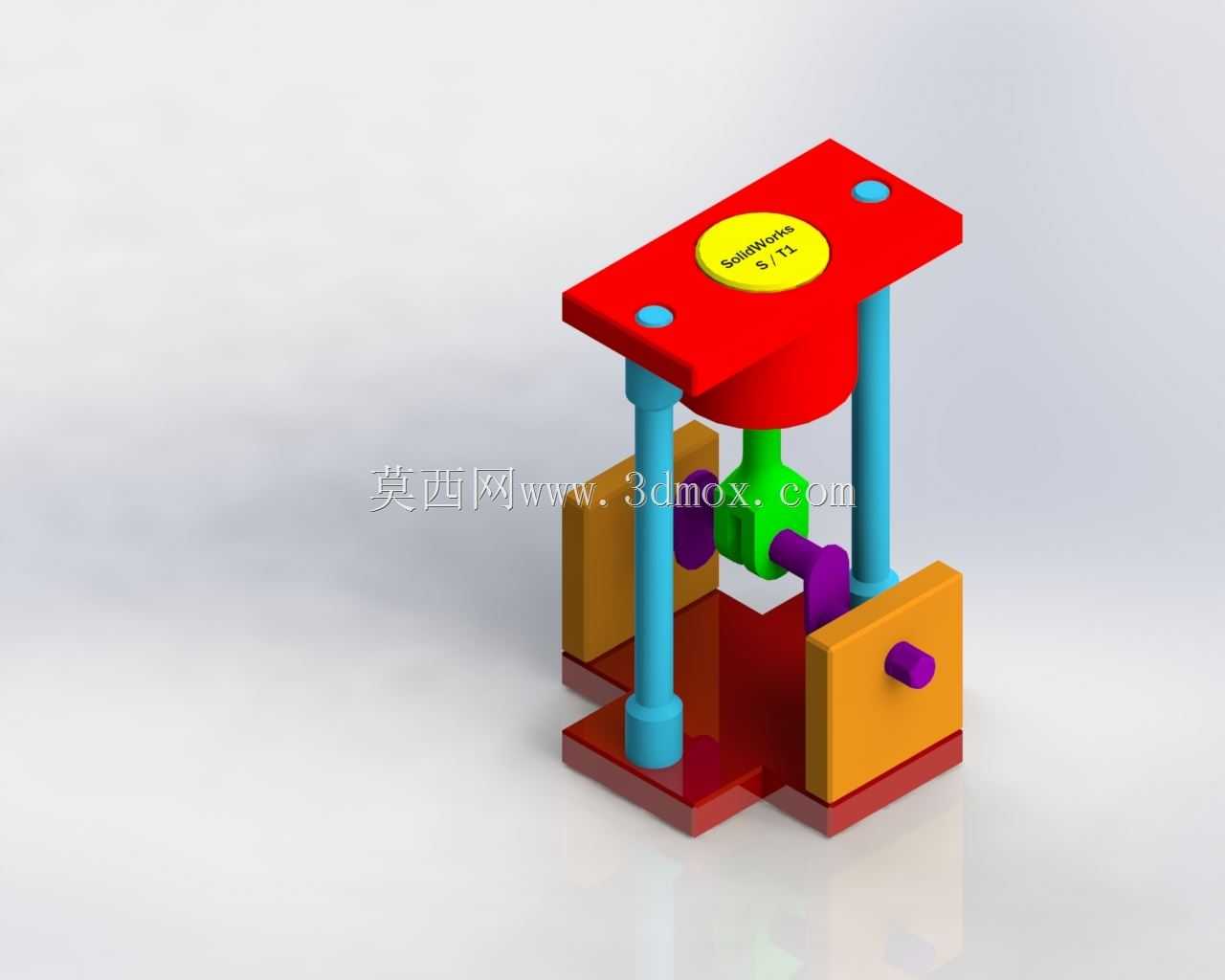

　　结构设计上采用双光轴立柱作为导向支撑，两根立柱上下端分别固定在顶部安装板和底部基座上，导向滑套套在立柱上，和中间的压头安装座连接，压合过程中滑套沿着光轴做直线运动，完全避免单柱导向容易出现的压头偏摆问题，压头的垂直运动精度可以控制在0.02mm以内，足够满足小型精密零件的压装同轴度要求。驱动部分采用偏心凸轮结构，手动扳动侧方的操作手柄时，凸轮随转轴转动，推动压头安装座沿着立柱向下运动，当凸轮转动到最大升程位置时，压头到达最大压合行程，此时凸轮机构处于自锁位置，即使操作人员松开手柄，压头也会保持在压合位置，不需要额外设置锁紧机构，刚好适配需要保压3-5秒的压装工序，比如塑胶件和金属嵌件的粘合压合，或是接触传感器的触发信号保持检测。

　　两侧设置的可调定位块是这套结构的核心适配部件，定位块通过腰型孔固定在底部基座上，可以根据待加工工件的外形尺寸调整左右位置，更换不同产品时只需要松开定位块的紧固螺丝，调整到对应位置后锁紧就能完成换型，不需要重新加工定位基座。压头部分采用快换式设计，压头和安装座之间通过圆柱销定位、螺丝锁紧，针对不同的压合点位，只需要更换对应形状的压头就能适配，比如压装圆柱销就用带定位凹坑的平压头，检测传感器触发就用带探针的弹性压头，换型时间可以控制在十分钟以内。

　　安装边界方面，这套结构的整体占地尺寸较小，底部基座的安装孔位按照标准工装台的T型槽间距设计，可以直接固定在常规的铝型材工作台上，不需要额外加工过渡安装板。顶部安装板预留了标准的传感器安装位，如果后续需要升级为半自动工位，可以直接在顶部加装位移传感器，实时监测压头的下压行程，判断压装是否到位，不需要对主体结构做打孔改造。操作手柄的转动角度控制在60度以内，操作人员站在工装正前方，只需要手腕发力就能完成压合动作，长时间操作也不会产生明显的疲劳感，符合工位操作的人机工程要求。

　　从结构强度角度考虑，立柱采用调质处理的光轴，表面硬度达到HRC28-32，长期往复运动也不会出现导向面磨损导致的精度下降，凸轮和压头安装座的接触位置镶嵌了耐磨铜片，避免凸轮反复摩擦导致的接触面凹陷，整套结构在日常维护时只需要定期在导向光轴和凸轮接触面涂抹少量润滑脂，就能保证长期运行顺畅，没有复杂的维护保养要求。在实际的传感器检测工位应用中，这套结构可以把待检测的传感器固定在底部定位槽内，压头下行时触发传感器的检测端，通过观察传感器的输出信号是否正常，就能完成传感器的出厂触发性能校验，压合行程可以通过调整凸轮的初始安装角度来微调，适配不同触发行程的传感器检测需求，不需要更换驱动部件。
