手轮驱动铝型材直线调节滑台结构

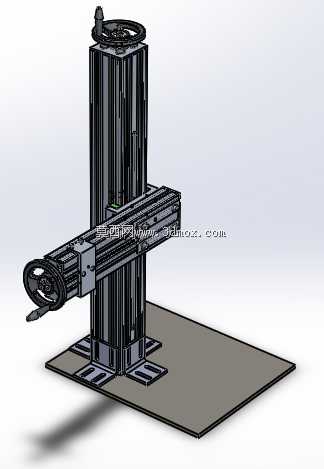

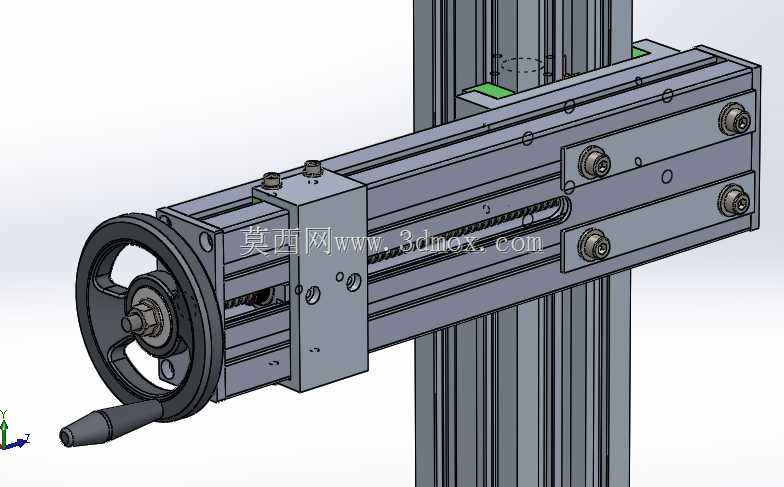

　　这款手动直线调节滑台在非标自动化设备的工位微调场景中应用十分广泛，常见于激光打标设备的焦距调整工位、小型检测设备的探头对位机构、教学实验平台的位移调节单元，不需要接入气动或电动动力源，纯机械传动的结构完全规避了车间气源压力波动、供电线路干扰带来的位置偏移问题，在小行程、低频次调节的工位上，比电动滑台的可靠性更高，后期维护成本也更低。从结构设计逻辑来看，整体采用标准工业铝型材作为承载基座，型材本身的T型槽结构可以直接和设备主框架的铝型材通过T型螺栓完成快速装配，不需要额外加工安装底板，大幅压缩了现场安装的配做工作量。滑台的传动部分采用梯形丝杠副实现动力传递，手轮转动时通过丝杠带动滑动板沿线性方向移动，

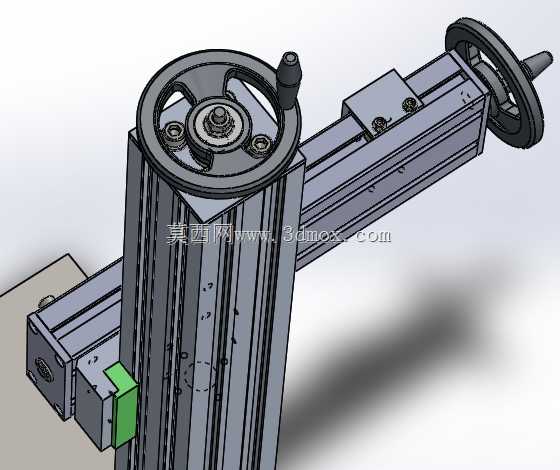

　　梯形丝杠的自锁特性可以保证调节到位后，滑动板不会因为负载自重或者设备运行的微小振动出现位置滑移，不需要额外增加锁紧机构就能满足大部分工位的位置保持要求。手轮部分集成了折叠式摇柄，不需要调节时可以将摇柄折入手轮轮辐的凹槽内，避免设备运行过程中突出的摇柄剐蹭操作人员或者周边管线，手轮与丝杠的连接位置采用胀紧套结构，相比传统的键连接，胀紧套可以消除连接间隙，保证手轮转动的角度和滑动板的位移量线性对应，微调时的手感更均匀，不会出现空程卡顿的问题。滑动板的表面预留了多组标准安装螺纹孔，可以直接固定传感器安装支架、激光头夹具、检测探头座等功能部件，螺纹孔的位置按照常用工业附件的安装孔距排布，大部分标准件不需要额外打孔就能直接固定。

　　滑台的导向部分采用内嵌式线性导轨，导轨隐藏在铝型材基座的型腔内部，相比外露式导轨结构，能有效阻挡车间内的切屑、灰尘落入导轨滚道，日常只需要定期在导轨注油孔加注润滑脂就能维持顺畅运行，适合在机加工车间、焊接工位这类粉尘较多的生产环境使用。从安装边界尺寸来看，这款滑台的基座宽度适配40系列标准铝型材的安装尺寸，整体安装孔距和同规格的电动滑台保持一致，在设备改造场景中，可以直接替换同行程的电动滑台，不需要改动原有设备的框架安装孔位。滑台的行程范围可以通过调整两端的限位螺栓位置进行限定，限位螺栓采用聚氨酯缓冲头，滑动板移动到行程端点时不会产生刚性碰撞异响，也能避免硬碰撞导致的丝杠变形问题。在实际选型使用时，

　　需要注意滑动板的负载重心要尽量落在滑台的中心轴线上，偏心负载过大时会导致导轨单侧受力加剧，长期使用会加快导轨磨损，降低滑台的运动精度。另外这款滑台的梯形丝杠导程适合手动微调场景，每转动手轮一圈滑动板的位移量控制在毫米级，调节精度可以满足大部分工业工位的对位要求，如果需要更高精度的微调，可以在丝杠端部加装微分头组件，不需要改动主体结构就能实现微米级的调节精度。整体结构没有采用复杂的定制加工件，90%以上的零部件都是标准工业件，在后期维护时如果出现零件磨损，可以直接采购对应规格的标准件更换，不需要单独定制加工零件，大幅降低了设备的全生命周期维护成本。
