桌面级FDM 3D打印设备的挤出送料环节,长期存在单齿轮送料咬合力不足、耗材打滑、进料精度波动的痛点,尤其是在打印柔性耗材、高速打印工况下,单驱动轮的送料误差会直接传导至喷头,造成层厚不均、断料、堵头等打印缺陷,这款适配MK8 1.75mm规格挤出机的双驱动齿轮,正是针对这类实际工况痛点完成的结构设计。从实际装机的应用场景来看,该齿轮直接安装在挤出机的送料驱动轴上,与另一组从动压轮配合形成双侧咬合的送料结构,区别于传统单齿轮仅单侧接触耗材的设计,双驱结构的咬合接触面积提升近一倍,送料推力的传递更均匀,即便在100mm/s以上的高速打印工况下,也能稳定维持耗材的进给精度,避免耗材表面被单齿轮过度切削产生碎屑,减少挤出流道的堵塞概率。

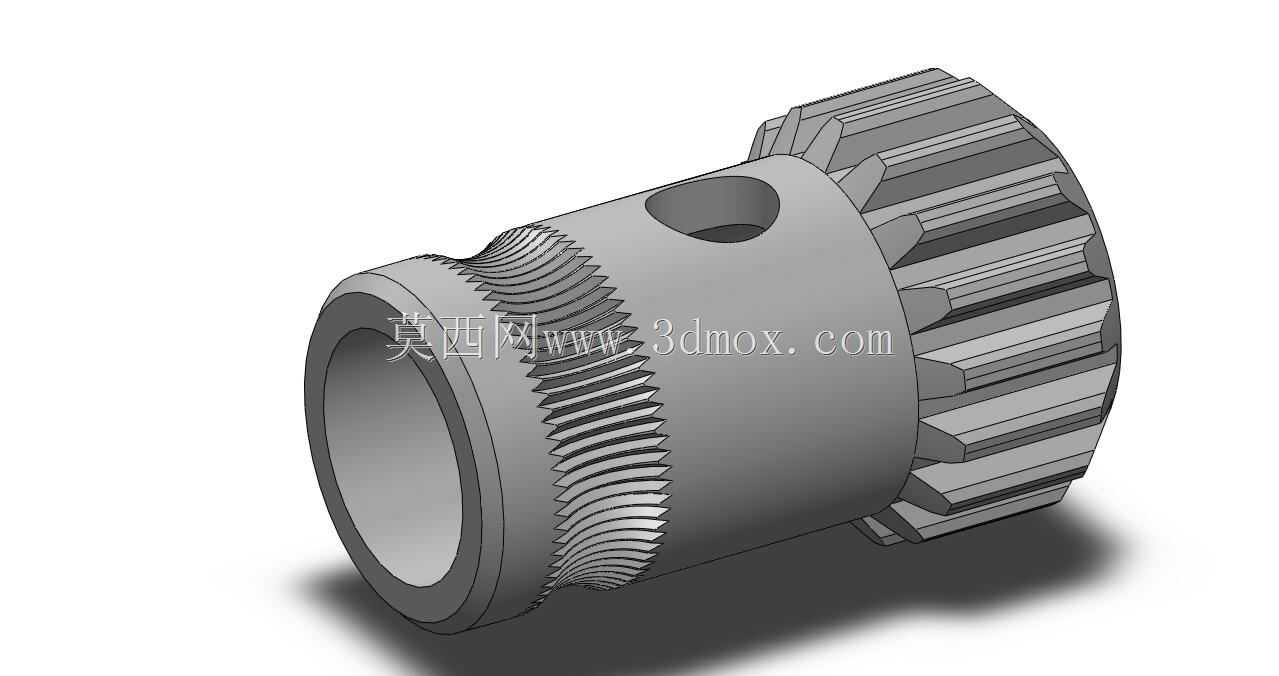

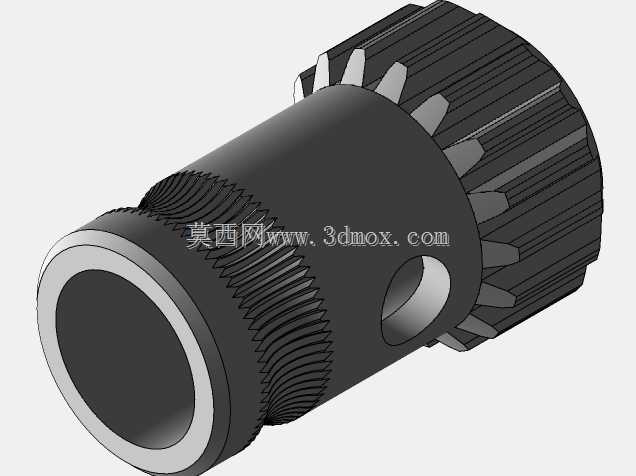

从功能特性上看,齿轮主体采用一体化结构设计,一端加工有大模数的直齿传动段,用于和挤出机的驱动减速齿轮啮合,传递步进电机输出的扭矩,直齿段的齿形经过修形处理,啮合间隙控制在0.02mm以内,传动过程中无明显回差,保证送料步进的精度与电机输出步数完全匹配;齿轮中段加工有细密的滚花纹理,这部分是直接接触1.75mm打印耗材的工作面,滚花的齿尖角度、齿深都经过适配优化,既能够咬入耗材表面形成足够的静摩擦力,又不会过度切入耗材造成耗材形变、掉屑,滚花段的内径与耗材进给通道同轴度控制在0.01mm以内,避免耗材进给过程中出现偏磨、弯折的问题;齿轮另一端的内孔为标准安装基准孔,孔壁上加工有径向顶丝孔,安装时通过顶丝将齿轮锁紧在驱动电机的输出轴上,
保证传动过程中无相对滑动,不会出现丢步导致的送料不足问题。设计过程中,首先要匹配MK8挤出机的原有安装边界,齿轮的整体外径、轴向长度完全兼容原有单驱动齿轮的安装空间,用户替换时无需修改挤出机的其他结构件,直接替换原有齿轮即可完成升级,不需要额外调整压轮的安装位置、电机的固定位;齿轮的内孔尺寸适配市面上绝大多数MK8挤出机标配的42步进电机输出轴直径,顶丝孔的位置对应输出轴的平面卡位,锁紧后齿轮的径向跳动量控制在0.015mm以内,避免高速转动时出现偏心晃动,影响送料稳定性。从安装边界的尺寸匹配来看,齿轮直齿段的模数、齿数完全匹配MK8挤出机原配的减速齿轮参数,中心距与原有设计保持一致,啮合时的齿侧间隙处于合理范围,
既不会因为间隙过大产生传动冲击、回差,也不会因为间隙过小造成转动卡滞、磨损加剧;滚花段的工作直径经过精确计算,配合步进电机的步距角、减速比,送料步进的每步进给量与固件默认的E步参数完全匹配,用户替换后仅需做简单的E步校准即可达到最佳送料精度,无需大幅修改固件参数。实际装机测试中,这款双驱动齿轮在打印PLA、ABS、PETG等常规刚性耗材时,送料精度波动可控制在0.5%以内,即便打印TPU这类柔性耗材,也不会因为耗材形变出现打滑、送料滞后的问题,长时间连续打印过程中,齿轮工作面的磨损量极低,滚花纹理不会因为长期咬合耗材出现磨平、打滑的情况,使用寿命远高于普通黄铜材质的单驱动齿轮。结构设计上还做了轻量化处理,齿轮非工作面的位置做了合理的减材设计,在保证整体结构强度、传动刚性的前提下,降低了齿轮自身的转动惯量,步进电机启停、正反转切换时的响应速度更快,回抽动作的执行精度更高,能够有效减少打印过程中的拉丝、漏料问题,提升打印成品的表面质量。
