3/4英寸内螺纹手动球阀结构设计

　　在民用给排水、小型液压回路、低压气动输送、化工试剂加注等常见管路场景中，小通径手动球阀始终是管路通断控制的核心基础元件，这款3/4英寸规格的球阀，适配公称通径DN20的常规管路，是日常设备改造、管路搭建中选型频率极高的控制部件。从实际使用场景来看，这类球阀不需要复杂的执行机构，完全依靠人工扳动手柄完成启闭，操作力矩小，常温常压工况下单手即可完成90度旋转操作，启闭状态可以通过手柄朝向直观判断——手柄与管路轴向平行时为全开状态，垂直时为全关状态，现场巡检时不需要额外加装状态指示装置，就能快速识别管路通断，大幅降低现场运维的误操作概率。

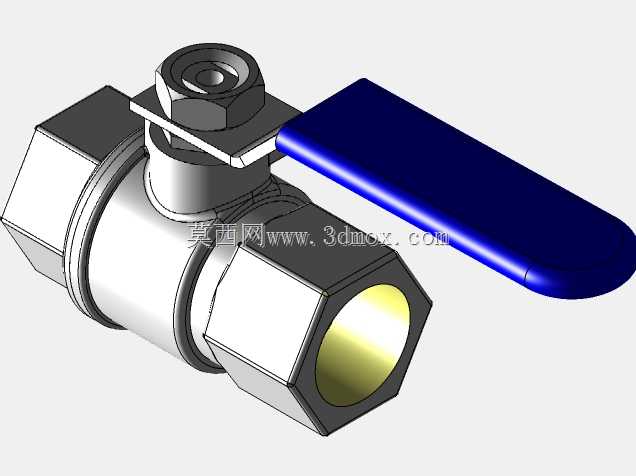

　　从结构设计逻辑来看，这款球阀采用浮动式球芯结构，球芯为带贯通孔的金属球体，两侧配置PTFE密封阀座，依靠介质压力将球芯压向出口侧阀座实现密封，低压工况下也能保证可靠的密封性能，不会出现常规截止阀常见的阀瓣磨损导致的内漏问题。阀体采用分体式六角结构，两端内螺纹直接与管路外螺纹配合，不需要额外的法兰连接件，安装空间占用极小，适合设备内部紧凑排布的管路布局，六角外形也方便管钳夹持施力，安装时不会出现阀体打滑、镀层脱落的问题。手柄采用加长杠杆式设计，蓝色包覆层既可以起到防锈防滑的作用，也能在复杂设备环境中快速识别阀门位置，手柄与阀杆的连接采用扁方定位加锁紧螺母固定，长期操作不会出现手柄松脱、空转的问题，阀杆处设置填料密封结构，即使长期带压工作也不会出现阀杆外漏的情况。

　　从安装边界来看，这款球阀的两端接口为标准3/4英寸管螺纹，安装时不需要调整管路同轴度，只要螺纹配合到位、缠绕合适的密封生料带即可完成密封，整体轴向长度适配DN20管路的常规安装间距，阀体最大外径处的六角对边尺寸符合常规手动工具的操作空间要求，安装时预留的扳手操作空间不需要额外加大，在狭小的设备舱、墙体预埋管路、小型液压站内部都能顺利完成安装。在功能特性上，这款球阀的流道为全通径设计，全开状态下介质流道与管路通径一致，不会出现缩径导致的流阻增大、介质残留问题，输送清水、液压油、低压气体、弱腐蚀性试剂时，压力损失极小，也不容易积存介质杂质，长期使用不会出现结垢卡滞的问题。

　　设计过程中需要重点考量的细节，首先是球芯的加工精度，贯通孔与球面的同轴度直接影响密封性能，球芯表面粗糙度需要达到镜面级，才能保证与阀座配合时的密封可靠性，同时降低操作力矩；其次是阀杆的防吹出结构设计，即使阀杆处的锁紧螺母出现松动，带压介质也不会将阀杆顶出阀体造成安全事故；另外阀体分体结合面的密封垫需要耐介质腐蚀，根据不同输送介质可以选配丁腈橡胶、氟橡胶等不同材质的密封件，拓展产品的适用场景。在实际选型过程中，这类手动球阀不需要配套气源、电源等辅助动力，故障点极少，日常维护只需要定期检查阀杆填料的松紧度，数年使用都不需要拆解维修，相比电磁阀、气动阀等自控阀门，成本更低、可靠性更高，在不需要自动控制的管路节点上，是性价比最高的通断控制方案。很多现场改造场景中，施工人员会优先选用这类结构成熟的球阀，就是因为其互换性极强，不同厂家的同规格产品安装尺寸基本统一，后期更换不需要改动管路，直接替换即可完成维护，大幅降低停机维护的时间成本。
