双槽式恒温水浴实验装置结构设计

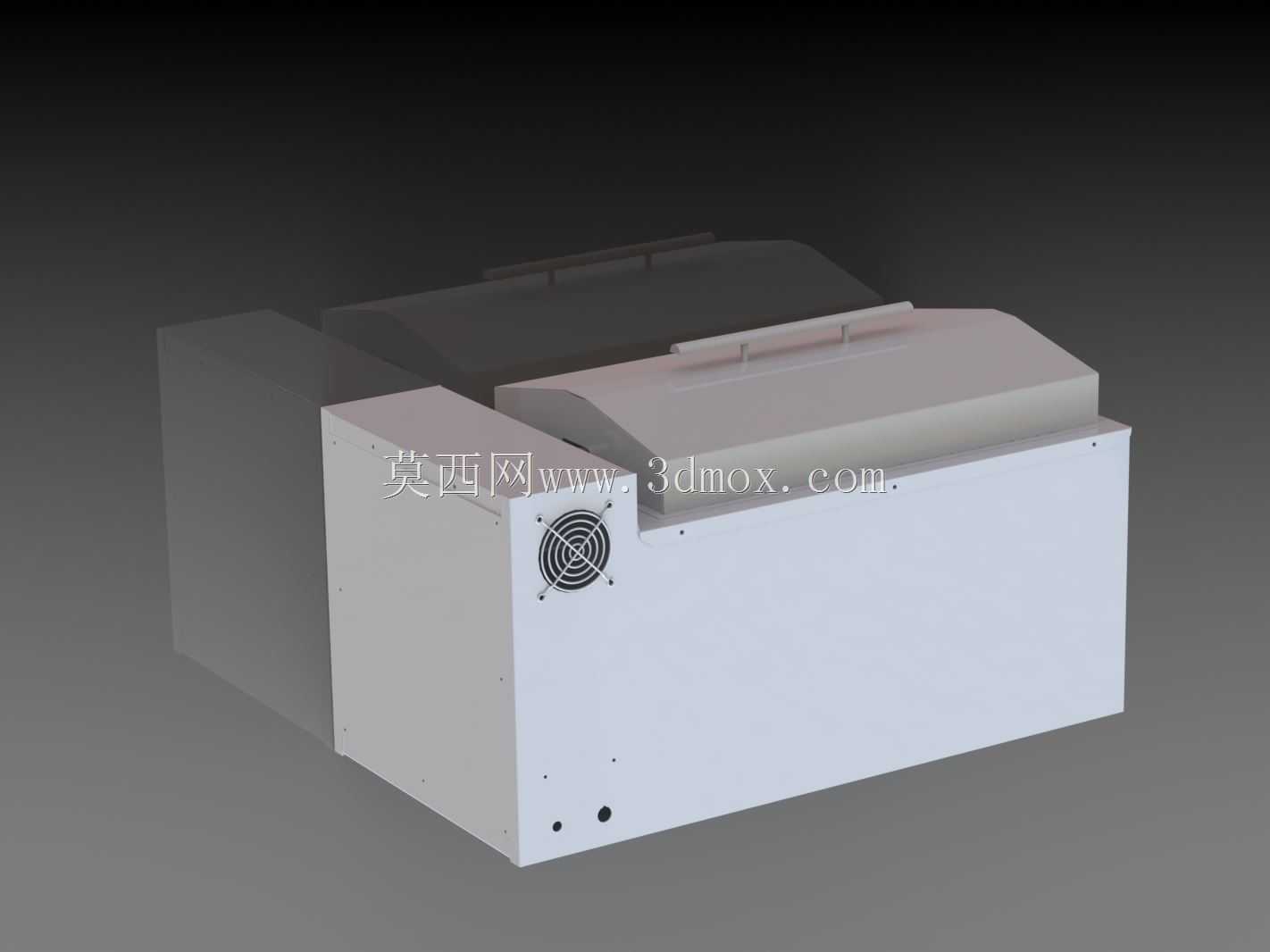

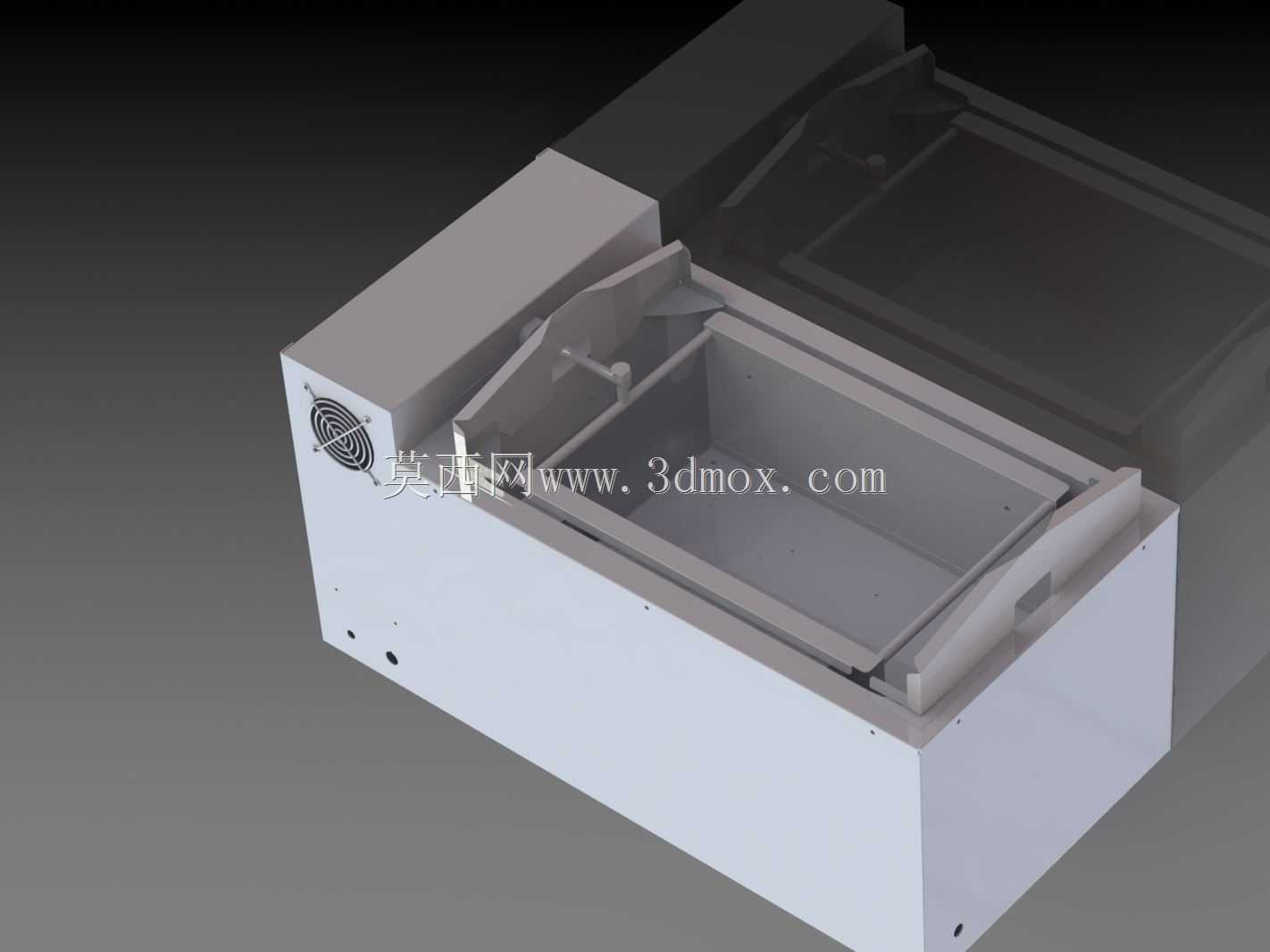

　　在材料性能测试、化工试剂配比、生物样本预处理这类实验室常规作业场景里，恒温浴槽是出镜率极高的基础配套设备，双槽结构的设计初衷，是为了满足同一实验流程中需要两种不同恒定温度环境的需求，避免单槽设备反复升降温带来的等待时长与温度偏差问题。从结构设计逻辑来看，这款设备的主体槽体采用一体化折弯成型的不锈钢内胆结构，槽体边缘做了外翻边压合处理，既可以提升槽体整体的抗形变能力，也能避免槽内液体沿外壁渗漏到下方的电控仓内；槽体内部预留了标准的试样托架安装位，托架采用镂空栅格结构，不会阻挡槽内介质的对流循环，保证槽内各个位置的温度均匀性控制在允许偏差范围内。设备左侧的凸起仓体是核心的温控与循环组件安装区，内部预留了加热管、循环泵、

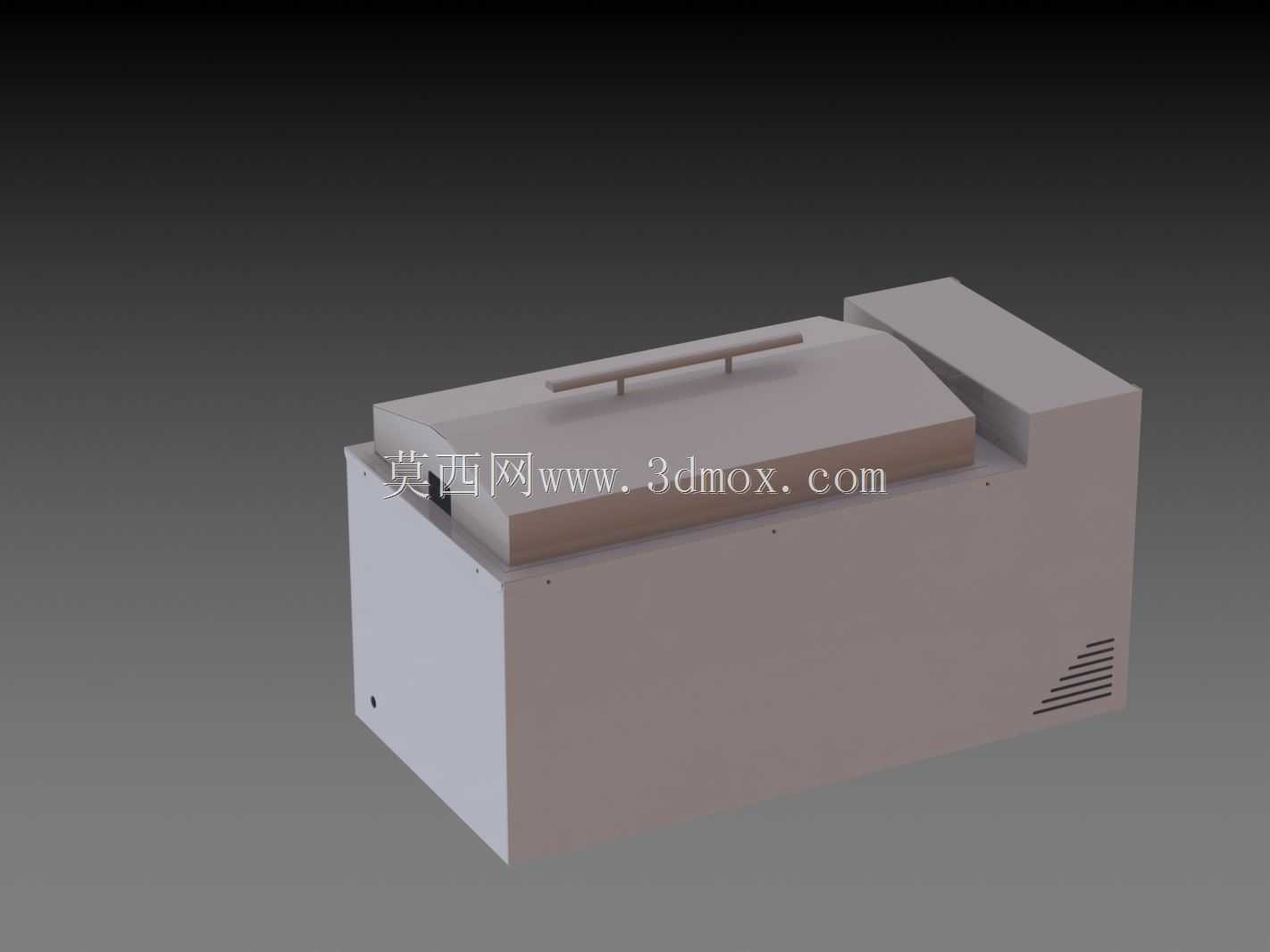

　　温度传感器的安装固定位，外侧开设的散热格栅对应内部散热风扇的出风方向，能保证长时间连续运行时电控元件的工作温度维持在合理区间，不会因为积热导致温控精度漂移。上盖部分采用分体式翻盖设计，两个槽体对应独立的盖板，盖板与槽体接触的位置加装了耐高温密封胶条，减少槽内热量的无意义散失，同时避免外界杂物落入槽内污染实验介质；盖板上预留了温度计插孔与试样穿过的缺口，不用完全掀开盖板就能完成试样放置与温度核验操作，降低操作过程中的温度波动。从安装边界来看，设备整体采用台式放置设计，底部预留了四个可调式减震脚座，可根据放置台面的平整度调整高度，保证设备运行时循环泵带来的轻微振动不会传递到台面上，影响周边精密仪器的正常工作；设备后侧预留了电源接口、

　　溢流口与排水阀的安装位置，排水阀采用快插式接口设计，更换槽内介质时不用挪动设备就能完成排空操作，日常维护的操作门槛很低。在功能设计层面，双槽独立控温的结构让两个槽体可以分别设置不同的恒定温度，既可以完成样本的梯度温度预处理，也能同时满足不同实验的恒温需求，相比两台独立的单槽设备，占用的实验室台面空间更小，供电布线也更简洁。槽体的深度设计兼顾了常规实验器皿的放置需求，既可以容纳标准的烧杯、试剂瓶，也能适配定制的试样夹具，不会因为槽深过浅导致介质溢出，或是槽深过深造成介质浪费与升温速度变慢。设备的外壳采用冷轧钢板喷涂处理，表面做了耐腐涂层，日常实验过程中溅出的试剂、水渍不会对外壳造成腐蚀，擦拭清洁也很方便；

　　外壳与内胆之间填充了高密度的保温隔热层，既可以减少热量损耗降低运行能耗，也能保证外壳表面温度不会过高，避免操作人员误触烫伤。从结构建模的细节来看，各个部件的连接位都预留了标准的紧固件安装孔，装配公差控制在合理范围内，生产组装时不需要额外的配钻、修配工序，能有效提升装配效率；循环管路的走向做了优化设计，尽量减少管路弯折角度，降低循环泵的运行阻力，提升介质循环的顺畅度，保证槽内温度场的均匀性。
