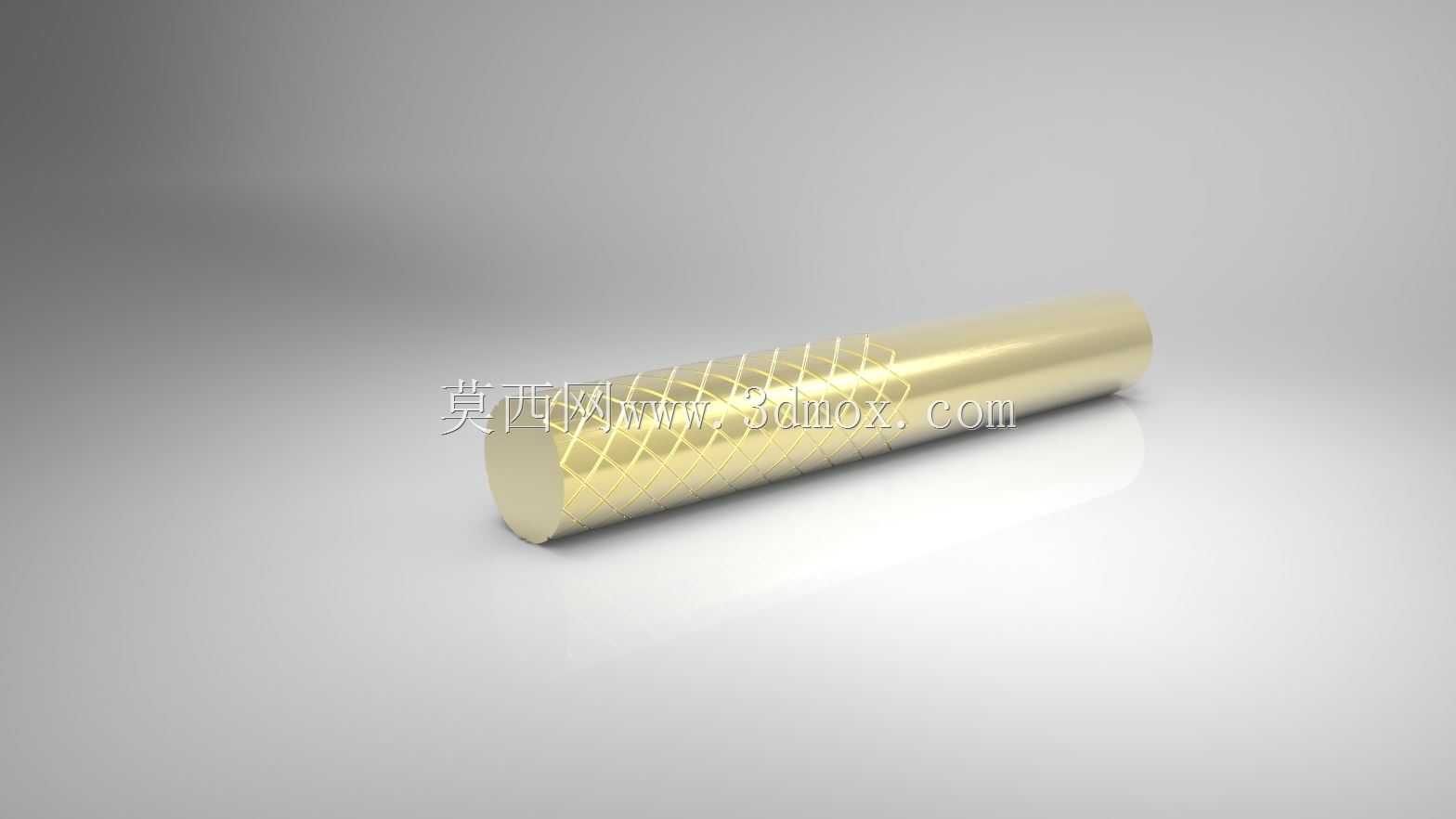

在汽车电控系统的传感单元布局中,这类带滚花纹理的金属圆柱构件常作为传感信号传导的载体部件,多用于车身姿态感知、油路压力传导或是位置检测类传感模块的前端接触端。从实际装车场景来看,这类圆柱件需要嵌入到汽车底盘、发动机舱周边的安装基座内,一端接触被测介质或者运动部件,另一端衔接传感信号采集模块,滚花结构的设计初衷,一方面是增加部件压入安装基座时的静摩擦力,避免车辆长期运行过程中受振动影响出现松脱移位,另一方面滚花形成的凹凸纹理也能在压装过程中破坏安装孔内壁的氧化层,保证金属接触面的导电连续性,减少信号传输过程中的阻抗波动。
做这个构件的三维建模时,首先要明确圆柱主体的尺寸公差带,因为这类传感部件的安装多采用H7/p6的过盈配合,圆柱外径的尺寸偏差需要控制在0.02mm以内,否则要么压装时应力过大导致基座开裂,要么配合间隙过大引发信号传输不稳定。建模过程中,滚花特征的处理不需要完全还原每一道滚花的微观切削痕迹,而是采用纹理包覆的方式做等效建模,既保证外观视觉上和实物一致,也能避免模型面数过多影响后续整机装配时的运算效率。圆柱两端的倒角设计不能忽略,端部15度的导入倒角是压装工序必需的结构,能让圆柱件顺利对准安装孔的导入锥面,减少压装时的偏载力,避免圆柱端部出现卷边变形。
从功能特性上看,这类金属圆柱件采用黄铜材质加工,一方面是利用黄铜的优良导电性能,保证传感信号的稳定传输,另一方面黄铜的自润滑特性也能让压装过程更顺畅,不会和钢制或者铝制的安装基座出现冷焊粘连。滚花的网纹角度选用45度交叉纹,相比直纹滚花,交叉纹在各个方向上的摩擦力更均匀,不管是轴向的拉脱力还是周向的扭转力,都能提供足够的阻力,应对车辆运行时不同方向的振动载荷。圆柱的长度尺寸需要严格匹配安装基座的深度,突出基座端面的部分要控制在1.5mm以内,过长会导致和周边运动部件发生干涉,过短则会导致接触不良,无法有效传递被测物理量的变化信号。
在实际的设备选型匹配中,这类圆柱传感部件需要根据被测位置的空间边界调整直径规格,常见的直径规格从6mm到12mm不等,对应不同的安装孔尺寸。建模时需要预留安装基准面,在圆柱距离端部3mm的位置设置一个环形的基准刻线,方便生产加工时的尺寸检测,也能给现场装配人员提供可视化的安装到位标识,避免压装深度不足或者过压。另外,圆柱的表面粗糙度要求也有区分,滚花区域的粗糙度不需要过高,Ra3.2即可满足摩擦力要求,而两端的接触端面需要达到Ra0.8,保证和被测部件、传感模块的紧密贴合,减少接触间隙带来的测量误差。
很多新手建模时容易忽略滚花下方的应力槽设计,其实在滚花区域和光滑圆柱区域的衔接位置,需要做一个0.5mm的退刀槽,一方面是滚花加工时的退刀需求,另一方面这个退刀槽也能分散压装时的应力集中,避免长期受交变载荷作用时在纹理衔接位置出现疲劳断裂。从装配兼容性来看,这个圆柱构件的设计不需要额外的紧固件固定,完全依靠过盈配合和滚花的摩擦力实现固定,减少了装配工序的零件数量,也降低了整车的零部件管理成本,适合大批量的汽车生产线装配作业。在做三维装配验证时,需要模拟压装过程的应力分布,确认滚花区域的压入力在800N到1200N之间,既满足固定强度要求,也不会超过安装基座的材料屈服强度,防止基座出现塑性变形。
