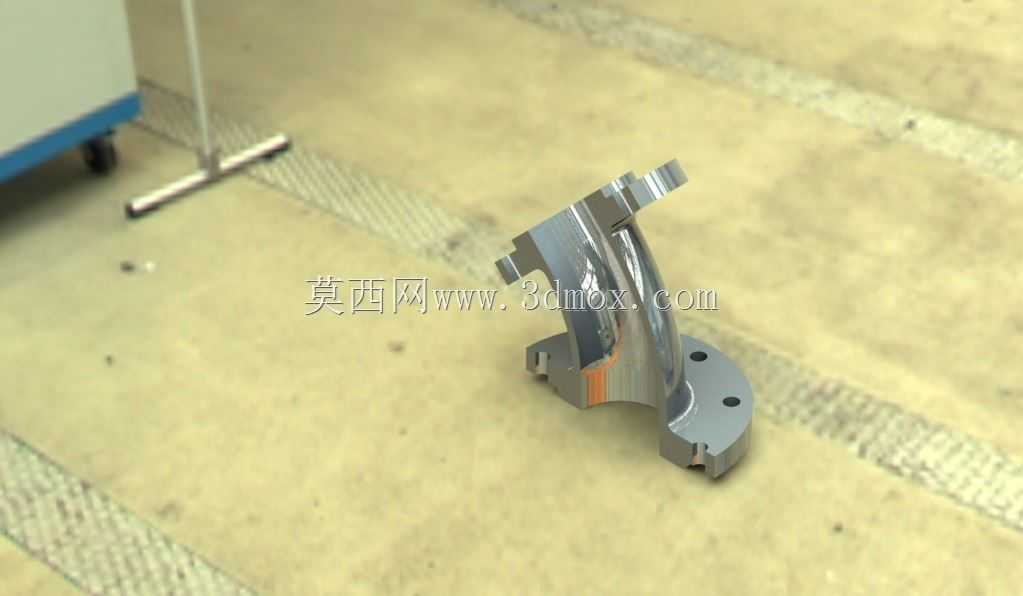

带佩切姆曲线结构的弯型传感安装基座

　　在工业传感检测的现场安装环节，这类带佩切姆曲线构型的弯型安装基座，是适配特殊空间走向传感元件的核心配套构件，日常多应用在流体管路检测、设备腔体内部参数采集、狭小空间内传感探头的固定场景中，解决直型安装座无法避让周边管线、无法匹配曲面安装面的实际问题。从实际使用场景来看，这类构件常被用在液压管路的压力传感配套、汽轮机缸体壁温传感固定、航空发动机管路振动传感安装等对安装空间、结构强度有严苛要求的场合，当安装点位与传感元件走线方向存在90度左右的空间转向需求时，这类弯型基座可以在不额外增加转接接头的前提下，完成传感元件的可靠固定，减少管路转接点的泄漏风险，同时降低整体安装结构的空间占用。从功能特性上看，

　　构件底部采用带定位孔的法兰式安装结构，安装孔位按照通用工业安装间距设计，可直接通过螺栓固定在设备本体的预制安装面上，法兰贴合面做了平面度处理，安装后可保证基座与设备面的贴合紧密性，避免长期受设备振动影响出现松动偏移。主体的弯转部分采用佩切姆曲线做流道/走线腔的构型设计，相比普通直角弯结构，佩切姆曲线的平滑过渡特性可以让内部穿设的传感线缆、或者流经基座的被测介质减少阻力突变，穿线时不会出现线缆被直角棱边划伤的问题，介质流通时也不会在转角处形成明显的涡流区，降低流致振动对传感元件检测精度的干扰。从设计思路层面拆解这个构件，建模初期首先要确定安装面的边界尺寸，底部法兰的外径要匹配对应安装点位的预留空间，

　　安装孔的中心距要符合所选安装螺栓的规格要求，同时要预留足够的螺栓扳手操作空间，避免安装时螺栓无法顺利紧固。之后确定弯转部分的进出口中心距，这个尺寸需要结合现场传感元件的安装高度、周边管线的避让距离来核算，保证安装完成后传感元件不会和周边的管路、设备结构产生干涉。佩切姆曲线的参数选取要兼顾结构强度和内部通径需求，曲线的曲率变化要平滑，不能出现曲率突变的位置，否则建模后曲面加厚时会出现壁厚不均的问题，实际加工时也容易在曲率突变处产生应力集中，长期受振动载荷影响出现开裂。构件上部的连接端采用了带卡槽的快装结构设计，适配对应规格的传感元件快速卡接安装，卡槽的尺寸公差按照传感元件的配合公差做了预留，既可以保证卡接后无松动旷量，

　　又不会出现安装时卡接过紧无法拆卸的问题。外形尺寸方面，底部法兰的厚度根据安装面的承压需求设计，保证螺栓紧固时法兰不会出现变形，弯管部分的壁厚按照所处工况的压力等级选取，常规工业工况下壁厚满足1.5倍安全系数即可，若应用在高压管路场景则需要对应增加壁厚并做强度校核。安装边界上需要注意，构件安装后弯转部分的外轮廓要和周边结构预留至少5mm的间隙，避免设备运行时的热膨胀导致构件与周边结构碰磨，上部连接端的上方要预留足够的传感元件拆装空间，保证后期维护时可以直接插拔传感元件，不需要拆卸周边其他构件。建模过程中，曲面部分要做连续性检查，保证佩切姆曲线生成的曲面与两端的法兰端面、上部连接端面实现G1连续，避免加工后出现接刀痕，影响构件的外观和配合精度。另外构件的所有棱边都做了倒角处理，既可以去除加工后的毛刺，避免安装时划伤操作人员，也可以减少应力集中点，提升构件的抗疲劳强度。在实际选型应用时，需要先确认安装点位的空间走向，核对弯转角度是否适配现场的走线或管路走向，同时确认底部法兰的孔位是否和设备预制的安装孔匹配，若孔位存在偏差则需要调整法兰的安装孔位置，避免现场安装时需要重新打孔破坏设备本体结构。对于有密封需求的应用场景，法兰贴合面需要加工密封槽，安装时配套对应规格的密封圈，保证安装后的密封性能，避免介质泄漏或者外界粉尘、水汽进入安装点位影响传感元件的检测精度。
