双法兰连接式传感安装固定套筒结构

　　在工业传感检测的管路布设场景里，这类双法兰结构的安装套筒是传感单元与工艺管线衔接的核心承载构件，日常多应用在流体管路的压力、流量类传感器加装场景，不管是净水处理的低压输水管道，还是化工制程的常温工艺流体管线，都能见到这类构件的实际应用。它的核心作用是为传感检测单元提供稳定的安装基准，同时隔绝管线传输过程中的振动传导，避免传感元件因为长期受管路紊流带来的微幅振动出现检测精度漂移，也能减少硬连接状态下管线热胀冷缩对传感元件密封面的拉扯损伤。

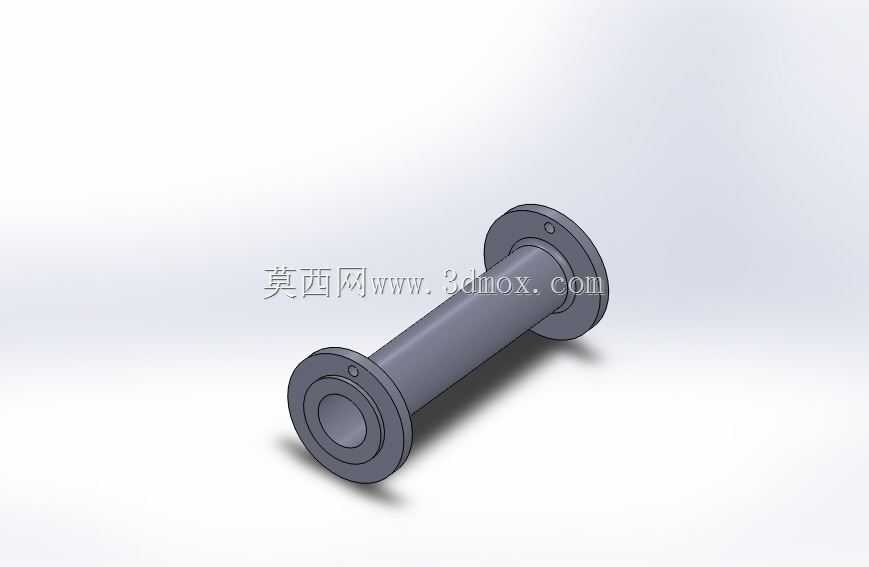

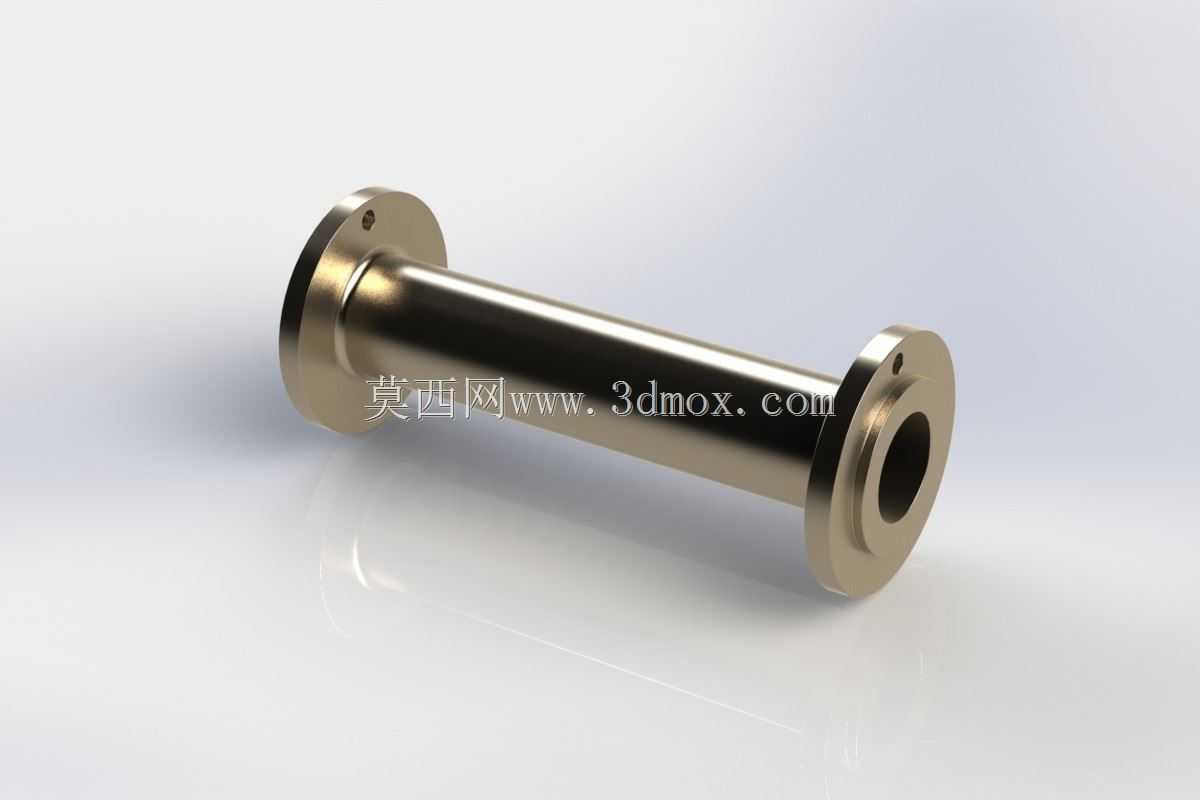

　　从结构设计逻辑来看，两端的法兰盘采用等径设计，法兰盘上预留的安装孔位做了沉头处理，安装时螺栓头部可以完全沉入沉孔内，不会突出法兰端面，既避免了螺栓突出部分和周边管线、支架产生干涉，也能让法兰对接面的贴合度更均匀，不会因为螺栓头部的凸起导致密封垫片局部压合不实出现渗漏。中间的筒体部分采用等径直筒设计，内壁做了光滑过渡处理，没有突兀的台阶或者棱角，流体流经筒体内部的时候不会产生额外的紊流，能最大程度降低流体扰动对传感检测数据的干扰，保证检测值能真实反映管线内的流体实际状态。筒体和两端法兰的衔接位置做了圆弧过渡处理，没有尖锐的应力集中角，不管是承受管线内的流体压力，还是安装时的螺栓锁紧应力，都能通过圆弧面均匀分散，不会在衔接位置出现应力断裂的隐患。

　　实际选型适配的时候，需要重点关注几个安装边界尺寸：首先是两端法兰的外径尺寸，要和对接管线的配对法兰尺寸完全匹配，包括法兰盘上安装孔的中心距、孔位数量、单孔直径，都要和配对法兰保持一致，否则现场安装时会出现孔位对不齐无法锁紧的问题；其次是筒体的总长度，要结合现场管线的预留安装间距来确认，长度过长会导致管线对接时出现强制拉扯，长度过短则无法给传感单元预留足够的检测探头伸入空间，一般来说筒体的内部通径要比传感探头的最大外径大2到3毫米，既方便探头的装入和后期维护拆卸，也不会因为间隙过大导致流体在间隙处产生滞留影响检测响应速度。另外法兰端面的密封槽尺寸也要和选用的密封垫片规格匹配，常规工况下用丁腈橡胶垫片就能满足密封要求，如果是有腐蚀性的流体工况，就要对应更换氟橡胶或者聚四氟乙烯材质的垫片，这时候密封槽的深度要根据垫片的压缩量做对应调整，保证锁紧后垫片的压缩率在合理区间，不会出现压溃或者密封不足的问题。

　　在安装作业层面，这类套筒构件安装前要先确认筒体内部没有加工残留的铁屑、毛刺，避免这些杂物随流体进入传感单元造成检测流道堵塞；法兰对接锁紧的时候要采用对角分次锁紧的方式，不要单次把某一个螺栓锁到额定扭矩，不然会导致法兰面倾斜，局部密封压合不足出现渗漏，同时也会让筒体承受额外的偏载应力，长期运行下容易在法兰和筒体的衔接位置产生疲劳裂纹。如果是安装在有明显振动的泵出口位置，还可以在法兰对接面之间加装薄型减震垫片，进一步削弱管线振动向传感单元的传导，延长传感元件的使用寿命。日常维护的时候，不需要整体拆卸套筒，只需要将安装在套筒上的传感单元拆下清理探头表面的结垢即可，套筒本身作为管线的一部分可以长期使用，只要法兰密封面没有出现腐蚀凹坑、筒体没有出现形变，就不需要更换，能大幅降低后期管线维护的工作量和配件成本。
