多辐条轻量化汽车轮毂结构设计

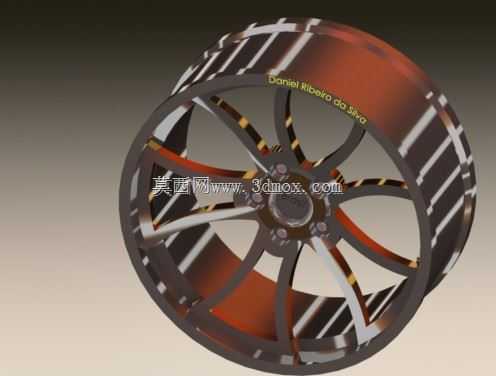

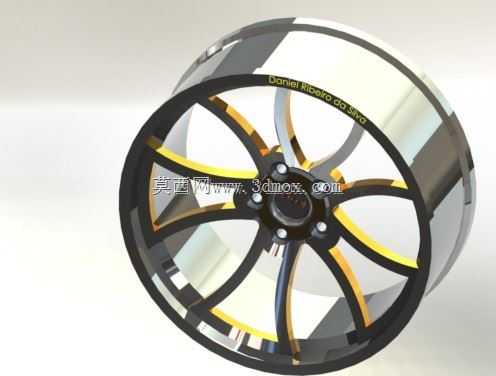

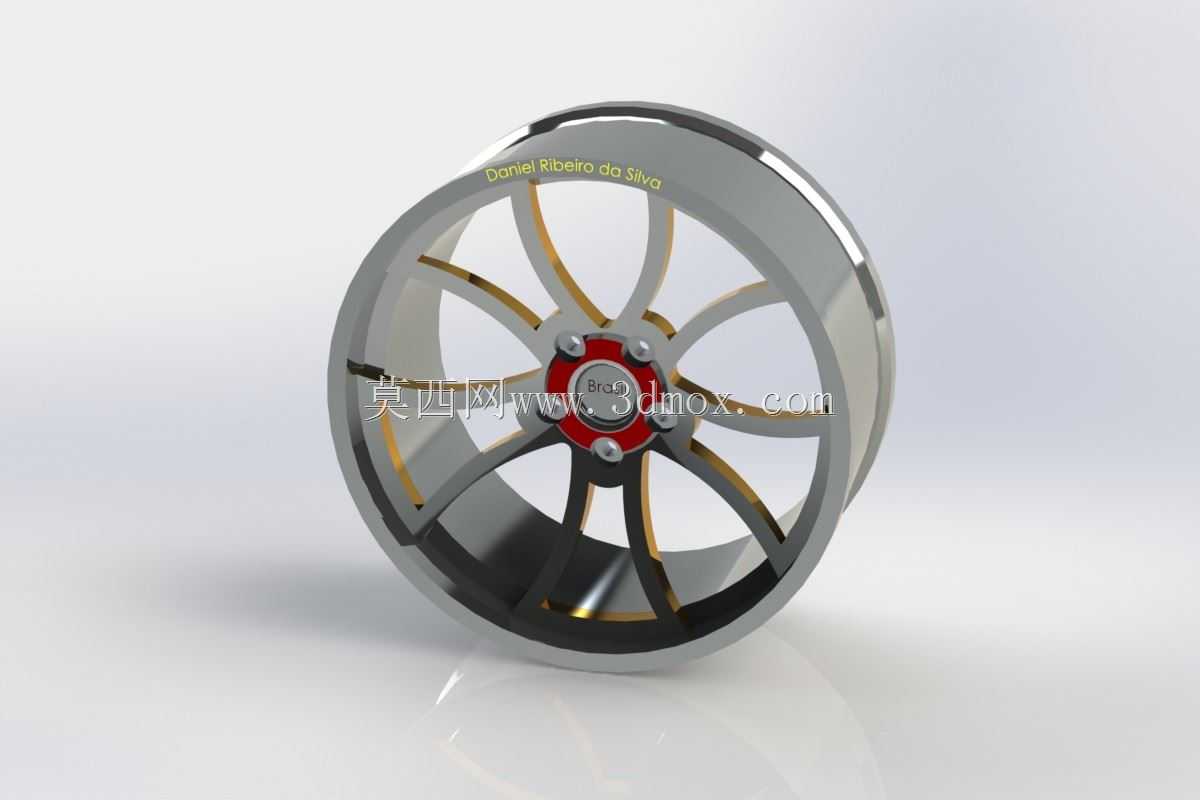

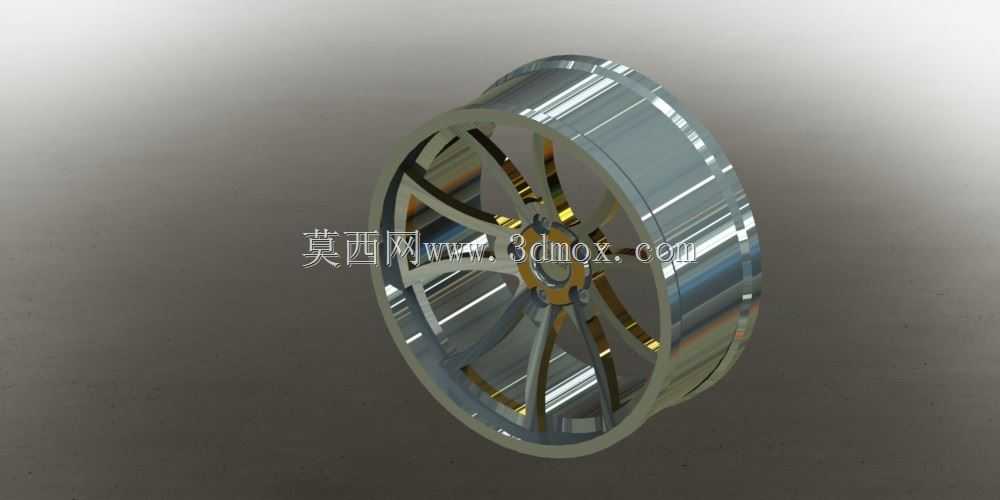

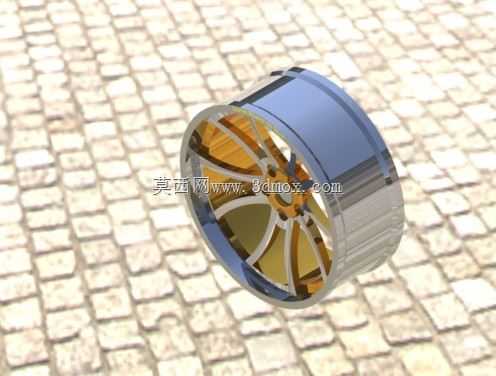

　　该轮毂结构主要面向民用乘用车行走系统配套使用，日常行驶场景中承担承载车身重量、传递驱动与制动力矩、缓冲路面冲击的核心作用，适配铺装路面日常通勤、轻度非铺装路面通行的使用需求，可匹配常规真空乘用车轮胎使用。设计阶段优先考虑轮辐的载荷分布合理性，采用分叉式多辐条布局，每根主辐条在靠近轮辋位置做分叉延伸，将轮心位置集中的螺栓锁紧力均匀分散到轮辋整圈，避免局部应力集中导致的辐条断裂风险，同时这种辐条布局在轮心位置预留了足够的制动系统安装空间，可兼容常规浮动式刹车卡钳与通风刹车盘的安装边界，不会出现轮毂与制动部件的运动干涉。轮辋部分采用等宽直筒结构，轮缘位置做加厚翻边处理，提升轮胎拆装过程中的抗形变能力，同时轮辋内侧预留了标准气门嘴安装孔位，

　　适配常规乘用车真空胎气门嘴的安装尺寸，不需要额外做孔位修改。轮心安装面采用平面定位设计，螺栓孔分布圆直径符合常规紧凑型乘用车的轮毂安装规范，中心定位孔尺寸匹配对应车型的轴头直径，安装时可通过中心孔实现径向定位，配合螺栓锁紧保证轮毂转动时的同轴度，降低高速行驶时的车轮抖动概率。设计过程中对辐条背面做了不等厚的减材处理，在保证辐条结构强度满足垂直冲击、侧向过弯载荷要求的前提下，尽可能削减非受力区域的材料厚度，实现整体结构的轻量化，降低簧下质量，提升车辆行驶时的悬挂响应速度。轮毂的轴向安装偏移量经过匹配计算，安装后车轮轮距不会出现超出设计范围的变动，避免轮胎与翼子板、悬挂摆臂发生剐蹭。表面处理结构上预留了镀层与涂装的厚度空间，

　　辐条表面的曲面过渡采用大圆角衔接，没有尖锐棱角，既可以降低应力集中系数，也能减少涂装过程中的流挂缺陷，提升表面处理的良品率。轮辋与辐条的连接位置做了圆弧过渡加强，该区域是车轮承受侧向力时的应力集中位置，加厚的过渡结构可以提升轮毂的抗侧向冲击能力，在车辆过弯或者压到路面凸起时，避免轮辋与辐条连接位置出现开裂。整个模型的结构细节完整还原了量产轮毂的所有安装与功能特征，可用于轮毂结构受力仿真分析、改装方案匹配验证、整车装配干涉检查等场景，建模时所有配合尺寸均按照行业通用公差要求预留间隙，装配模拟时可直接匹配对应规格的轮胎、刹车组件、轴头零件，不需要额外调整尺寸参数。
