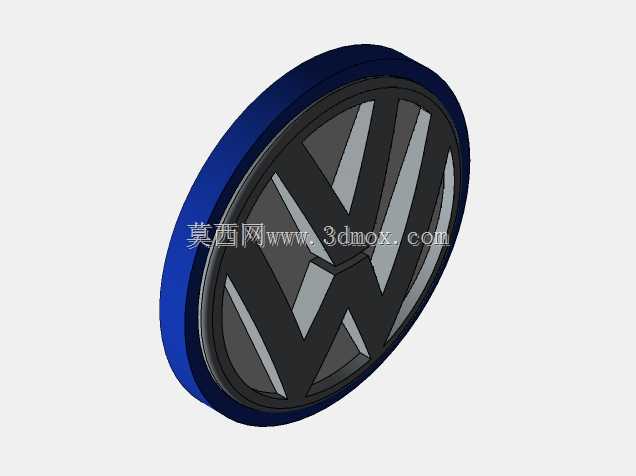

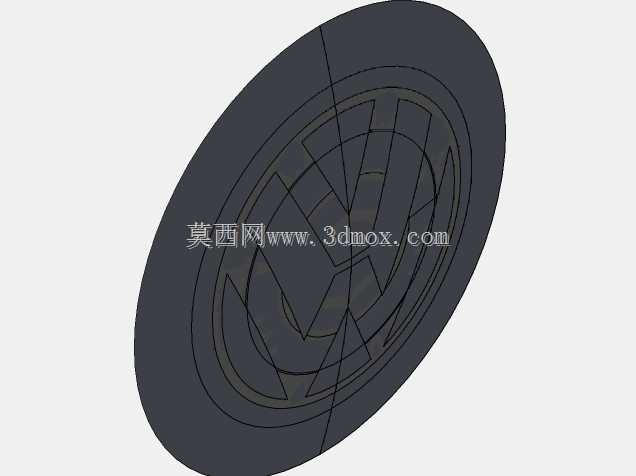

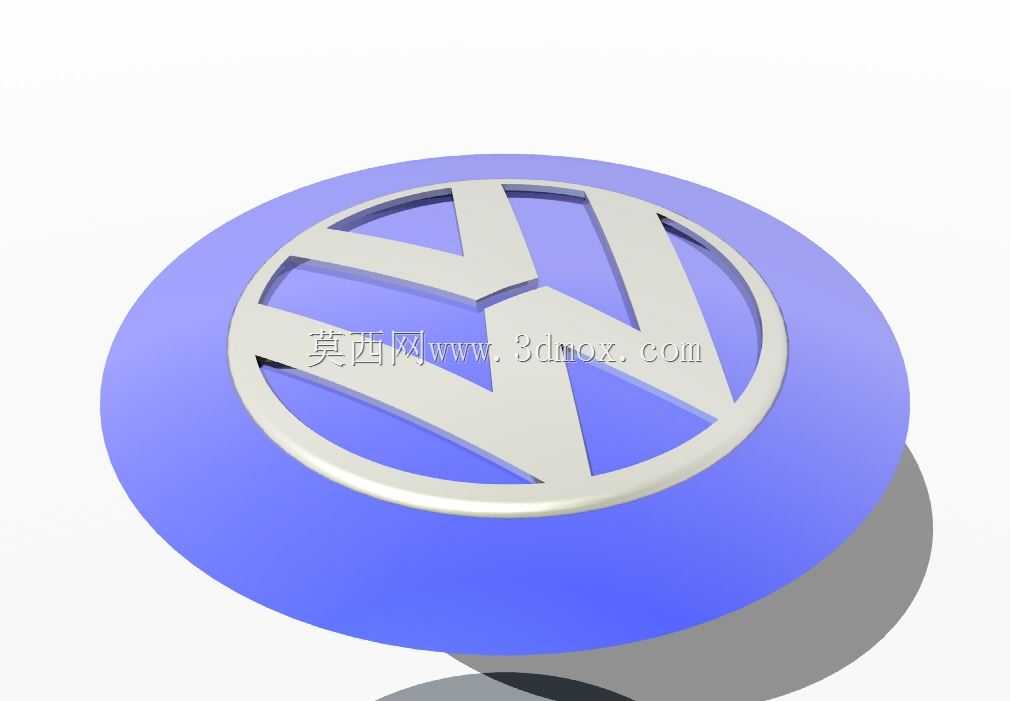

大众汽车品牌标识立体结构设计

　　作为整车外观识别体系的核心组成部分，这款车标结构的三维设计完全围绕量产装车的实际需求展开，没有多余的装饰性冗余结构。从日常使用场景来看，该部件需要覆盖车头进气格栅中央、尾门居中位置、轮毂中心盖、方向盘中央装饰区等多个装车点位，不同安装位的结构边界存在细微差异，建模阶段就同步考虑了不同点位的安装适配逻辑，避免后续同系列衍生件重复建模的冗余工作量。

　　设计过程中优先考虑了户外长期使用的耐受需求，外圈采用环形包边结构，既可以强化标识整体的结构刚度，避免车辆行驶过程中受碎石冲击、轻微剐蹭出现结构变形，也能在装配时提供均匀的压合边界，让背胶或者卡扣安装时的受力更均匀，不会出现长期使用后边缘起翘、脱落的问题。中间的VW字符采用一体化内嵌结构，和外圈基底不存在拼接缝隙，从根源上避免了传统拼接车标容易积灰、渗水，长时间使用后接缝处出现锈蚀、镀层脱落的问题。

　　从安装边界来看，常规装车版本的外轮廓采用正圆形设计，厚度控制在8mm以内，不会因为突出车身/内饰表面过多，在洗车、日常擦拭时被剐蹭带落，也能满足行人碰撞保护的相关要求，突出量控制在法规允许的安全阈值内。背面预留的安装结构分为两种适配形式，针对外饰安装位预留了3M背胶贴合的平整基面，同时在中心位置预留了卡扣定位孔，既可以满足粘帖安装的快速装配需求，也能通过卡扣实现机械防脱，双重保障安装可靠性；针对方向盘、轮毂盖这类需要频繁拆装或者受振动影响更大的位置，模型预留了卡脚结构的修改余量，不需要重构整体曲面就能快速调整适配不同安装基座的接口尺寸。

　　建模阶段的曲面处理完全遵循量产工艺要求，外表面所有可见区域做了连续G2曲面过渡，没有尖锐棱角，既可以满足镀铬、高光黑、哑光蓝等不同表面处理工艺的覆膜/喷涂要求，不会出现曲面不连续导致的镀层不均、反光断层问题，也能在车辆行驶过程中降低风阻，虽然单个车标的风阻贡献量极小，但在整车空气动力学优化的细节层面，光滑连续的曲面不会产生多余的紊流。字符的凹陷深度控制在1.5mm，既可以保证品牌标识的视觉立体感，在不同光线角度下都能清晰识别VW字符形态，也不会因为凹陷过深导致积灰后难以清理，日常洗车时高压水枪可以直接冲净凹陷内的灰尘，不需要额外擦拭。

　　在结构强度校核层面，模型的壁厚设置遵循外饰件的通用设计规范，外圈包边的壁厚为2.5mm，字符区域的壁厚均匀控制在2mm，没有壁厚突变的位置，不管是采用ABS注塑生产还是金属压铸生产，都不会出现缩痕、填充不足的工艺缺陷。不同材质的适配也在建模阶段做了预留，如果做低成本的ABS电镀版本，现有的曲面可以直接拆分模具，拔模斜度统一设置在1.5度，不需要额外调整曲面就能满足注塑模具的开模要求；如果做高端车型的金属哑光版本，也可以直接将模型导入压铸工艺的仿真软件，进行流道、冷却系统的匹配设计，不需要重构几何结构。

　　实际装车验证的逻辑也融入了模型设计细节里，车标背面的所有安装定位特征都和整车安装基座的定位孔完全同轴，装配时不需要反复调整位置，一次就能压装到位，提升总装车间的装配效率。边缘的圆角处理统一为R0.8mm，既不会因为圆角过小导致边缘锋利，在装配或者维修时划伤操作人员，也不会因为圆角过大导致标识边缘和安装位的配合缝隙过大，影响外观的精致感。针对新能源车的发光车标需求，该模型也预留了内部的透光结构空间，只需要将字符区域替换为透光PC材质，内部预留LED灯带的安装槽位，就能快速衍生出发光版本的车标结构，不需要重新设计外轮廓的安装接口，实现同结构的多配置车型适配，大幅降低零部件的开发成本和供应链管理难度。
