汽车底盘悬架转向集成结构渲染作品

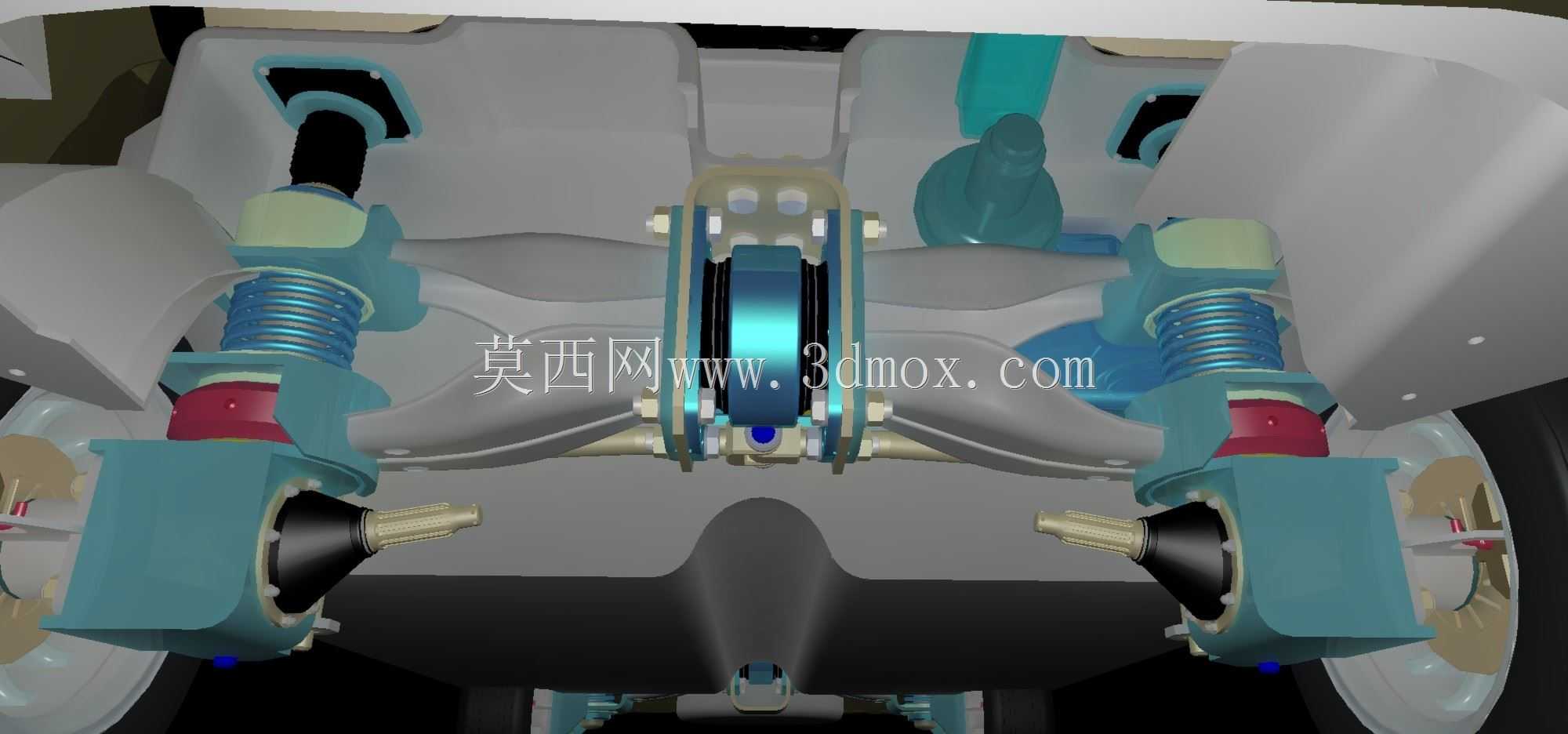

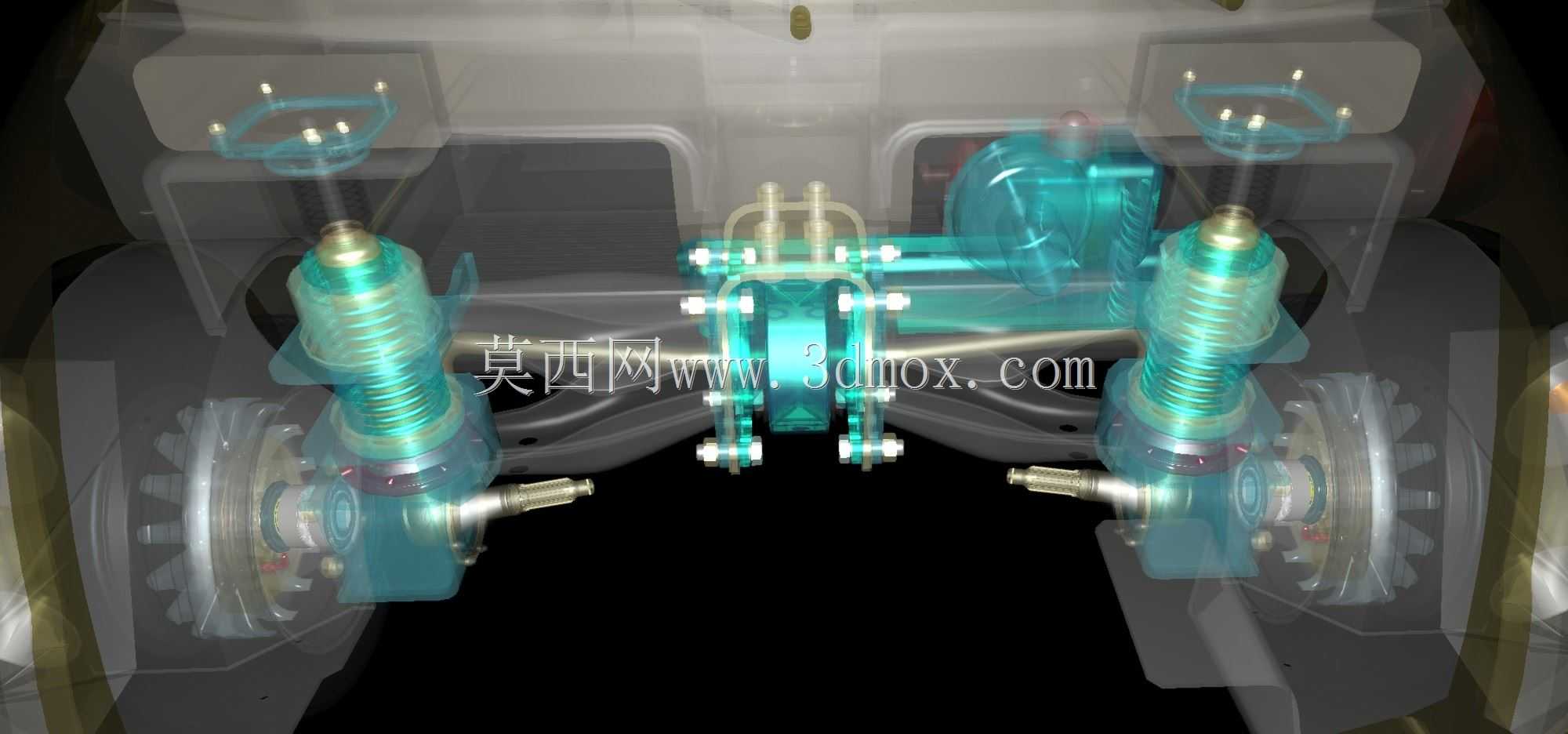

　　这套三维结构呈现的是乘用车辆前桥区域的核心集成总成，覆盖了悬架、转向、减震以及轮边连接的完整装配关系，在整车开发流程中，这类集成结构的可视化呈现，多用于底盘布局校验、零部件干涉检查以及前期方案评审阶段的直观展示。从实际装车场景来看，该总成位于车辆前部机舱下方，两侧直接连接轮边轮毂单元，上部衔接车身减震塔安装位，中部通过副车架结构与车身纵梁刚性连接，承担着承载车身重量、过滤路面颠簸冲击、传递转向动作以及输出驱动力的多重作用，是整车行驶系统中直接决定操控稳定性与乘坐舒适性的核心部分。

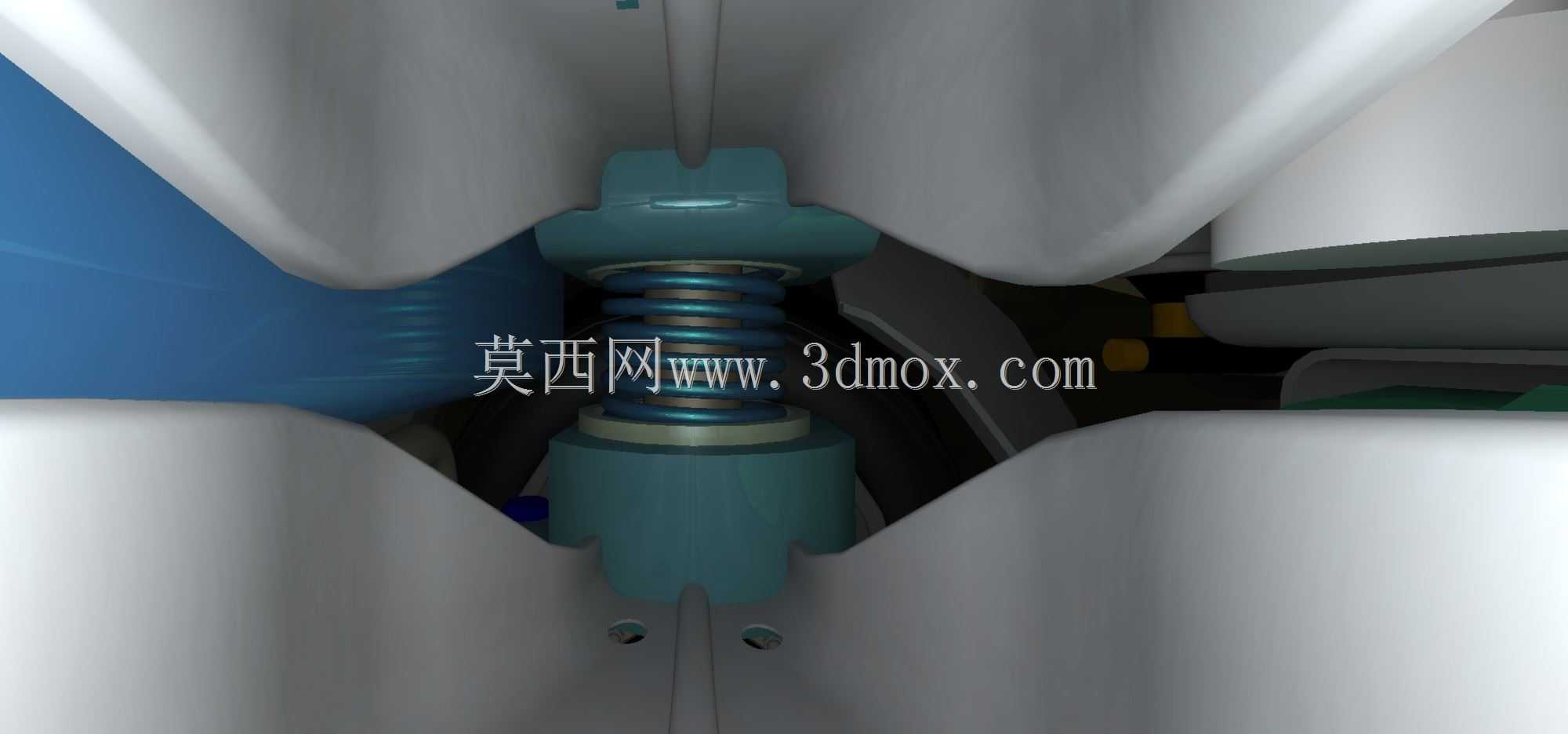

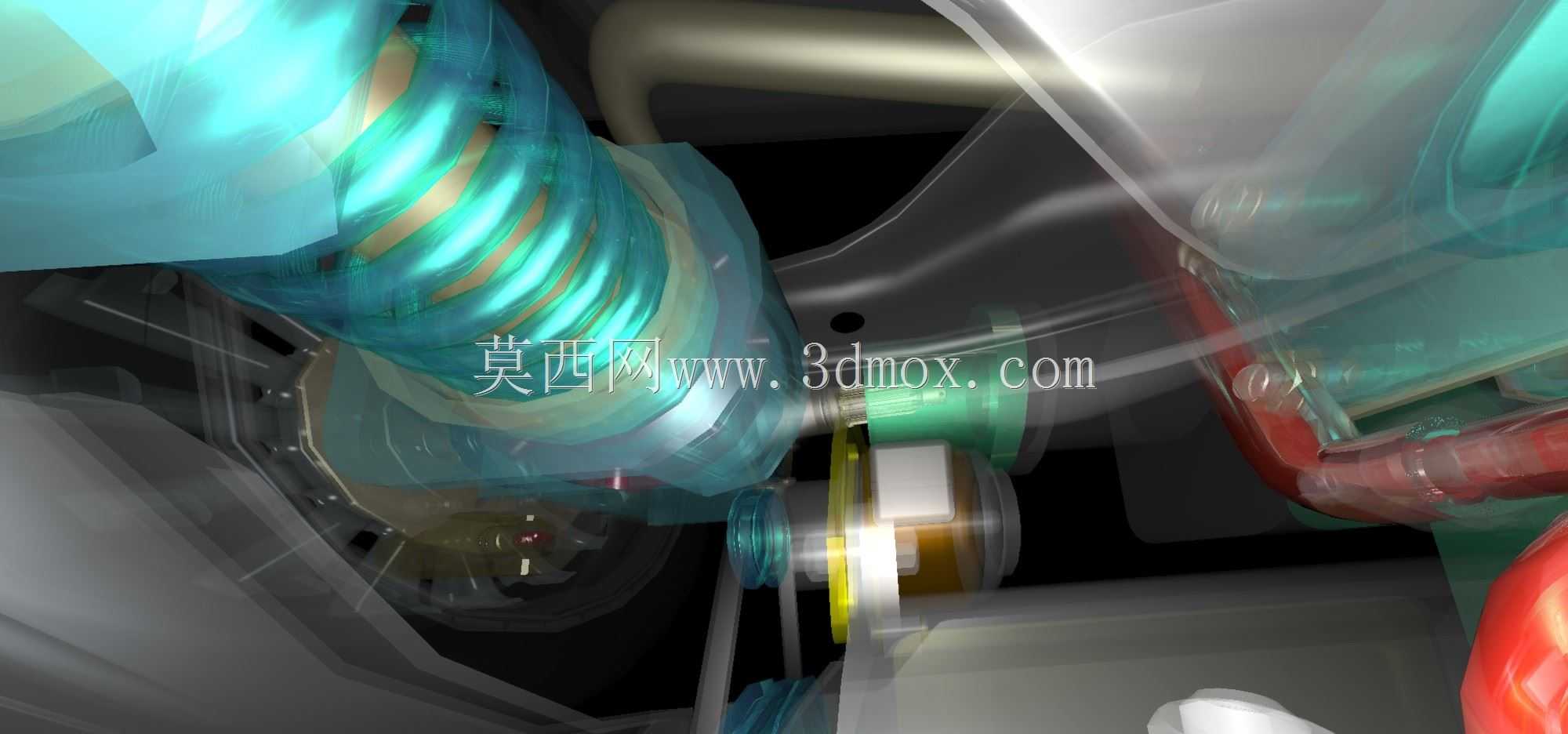

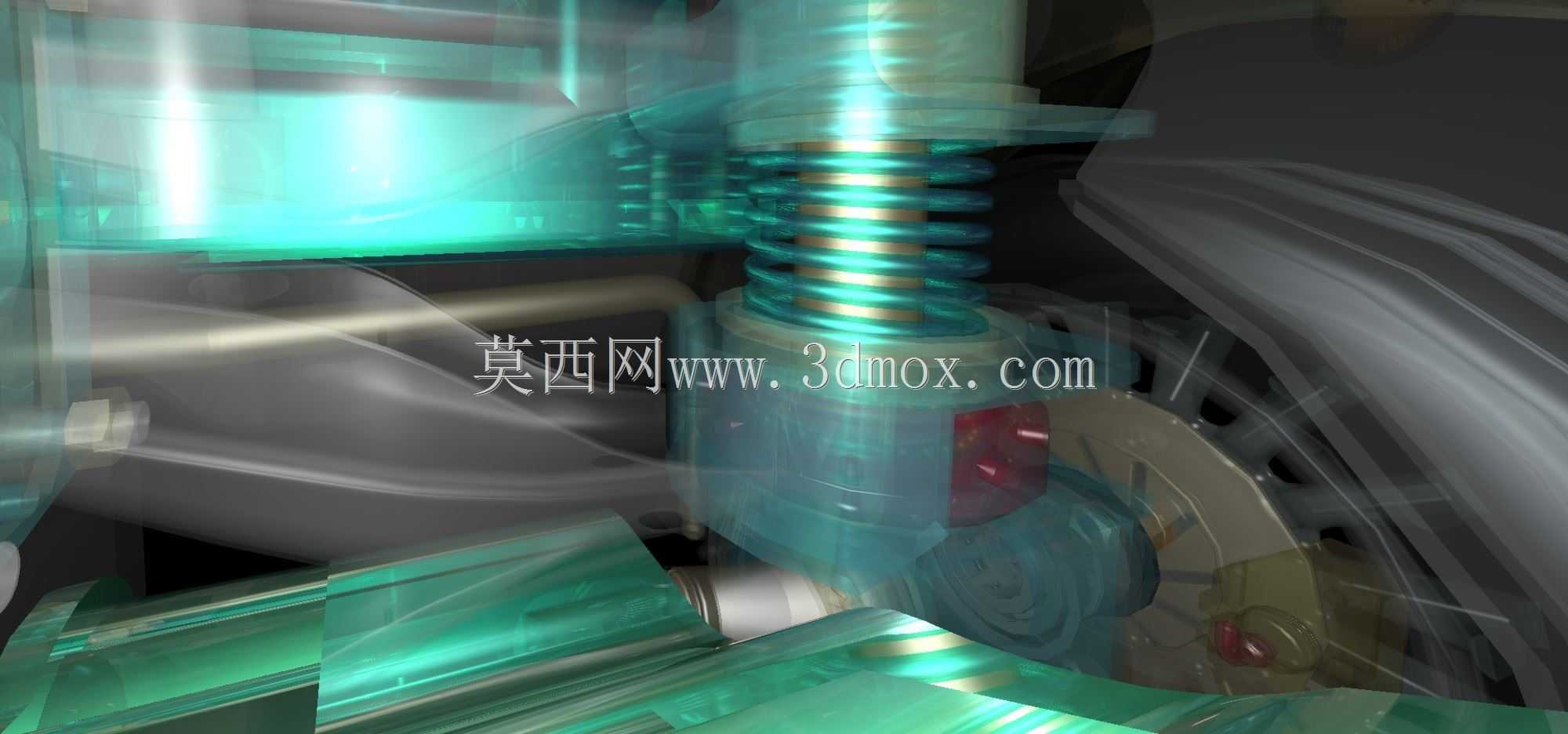

　　从功能特性上拆解，两侧对称布置的螺旋弹簧与减震器组成的减震支柱，是滤震功能的核心载体，减震器的阻尼设定与弹簧刚度匹配，直接决定了车辆过弯时的侧倾幅度、经过颠簸路面时的余震控制效果；中间位置布置的转向机结构，通过横向拉杆与两侧的转向节连接，将方向盘输入的旋转动作转化为车轮的偏转角度，实现车辆的转向控制，转向拉杆的长度调节余量、球头的活动摆角范围，都直接影响前轮前束参数的可调范围与转向时的车轮转角极限，设计时需要预留足够的活动间隙，避免车轮上下跳动过程中出现拉杆与周边部件的运动干涉。轮边位置的轮毂单元集成了制动盘安装位与半轴连接接口，既承担车轮的旋转支撑作用，也为制动系统、驱动半轴提供安装基准，其安装面的平面度、螺栓孔的位置度公差，直接决定车轮运转的跳动量，影响高速行驶时的车身抖动表现。

　　在设计思路的呈现上，这套结构采用了对称式布局逻辑，两侧部件参数完全一致，既降低了零部件的开发与制造成本，也便于后期维保阶段的配件更换；中部的副车架作为集成安装基座，将转向机、稳定杆、减震器下支座等部件整合为一个整体模块，总装时可以先完成副车架分总成的装配，再整体与车身进行合装，大幅提升整车装配线的作业效率。从安装边界来看，减震器上部的安装座需要与车身减震塔的安装孔位完全匹配，固定螺栓的分布圆直径、安装面的角度都需要与车身数据严格对齐，避免装配时出现应力集中；转向机的输入轴需要穿过防火墙预留的过孔，与驾驶舱内的转向柱进行连接，过孔位置的密封设计需要考虑转向轴的摆动范围，预留足够的活动空间同时保证车厢的隔音密封效果；两侧轮边的轮毂安装面到轮拱的距离，需要匹配不同规格轮胎的跳动行程，在满载压缩、极限转向的工况下，保证轮胎与轮拱内衬、翼子板之间留有足够的安全间隙，避免出现运动干涉。

　　在结构细节的呈现上，各部件之间的连接关系都做了清晰的表达：减震器与转向节之间采用螺栓刚性连接，保证减震动作的传递路径直接；稳定杆通过小连杆与两侧减震支柱相连，过弯时可以通过杆身的扭转刚度抑制车身侧倾；转向拉杆与转向节之间采用球头连接，既可以传递转向拉力，也能适应车轮上下跳动时的角度变化；所有连接位置的紧固件规格、安装方向都符合整车装配的工艺要求，没有出现反向安装、空间不足无法打紧螺栓的工艺性问题。对于三维建模从业者而言，这类底盘集成结构的建模重点，在于准确还原各部件之间的运动关系，尤其是车轮上下跳动、转向动作过程中各部件的运动包络，不能只做静态的外观堆砌，需要通过运动副的约束模拟实际工作状态，才能真正用于设计校验环节。在实际项目中，这类渲染后的结构模型也常用于新车型的市场预热展示，让非工程背景的决策层能够直观理解底盘的结构布局优势，不需要翻阅复杂的二维工程图纸就能掌握核心结构特点。
