SUV底盘动力传动系统结构剖面设计

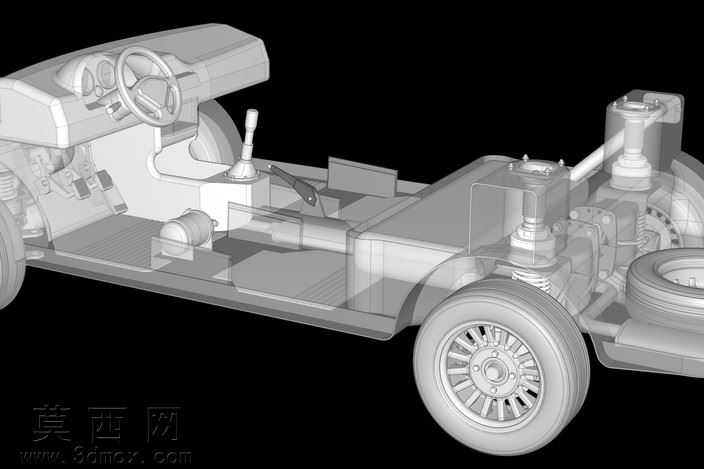

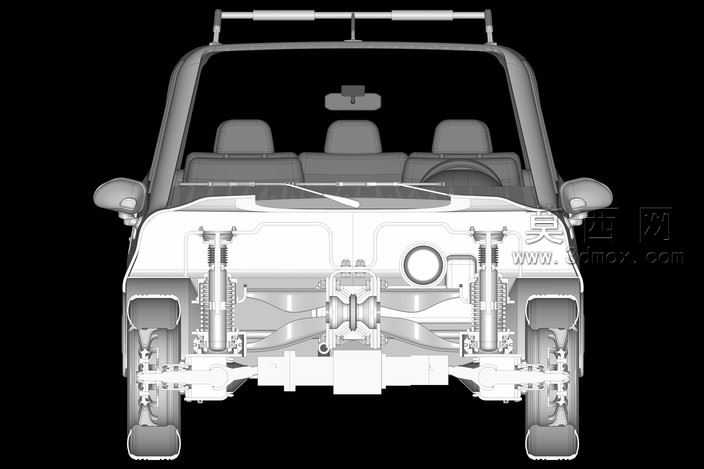

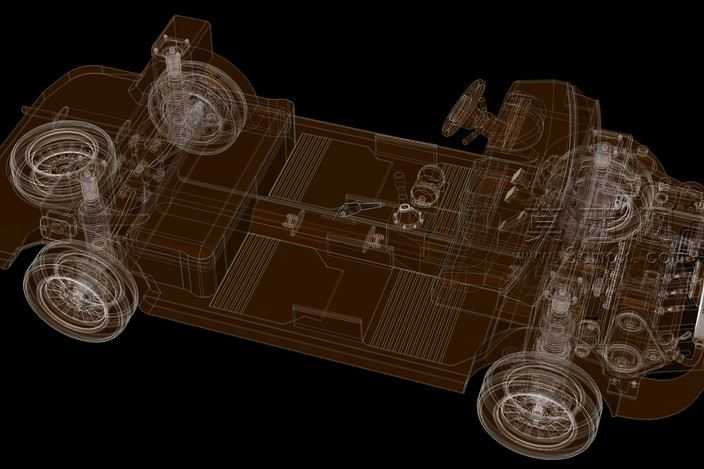

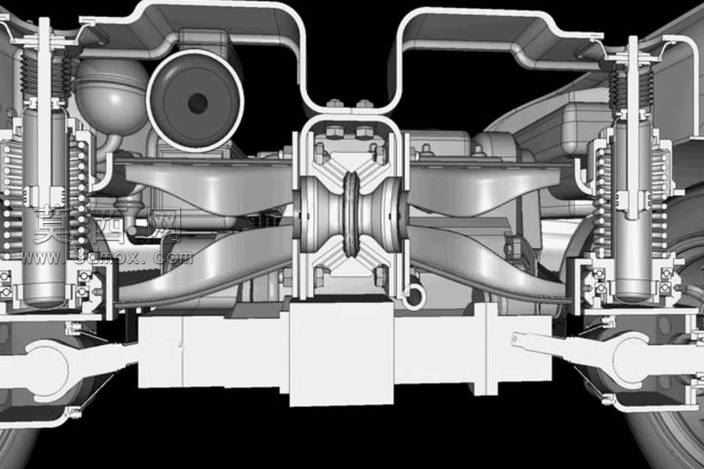

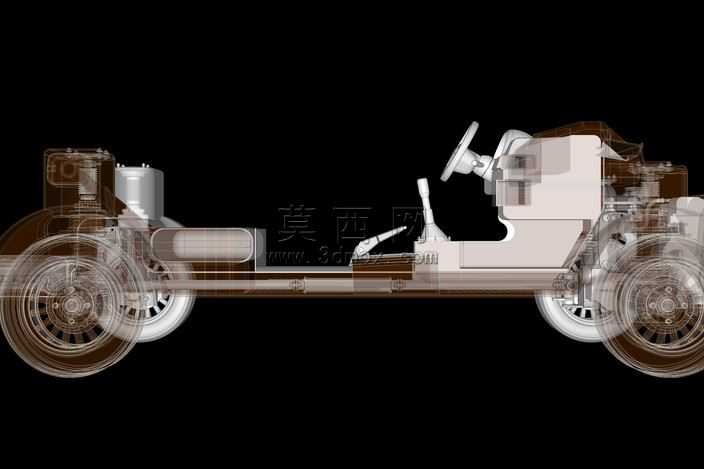

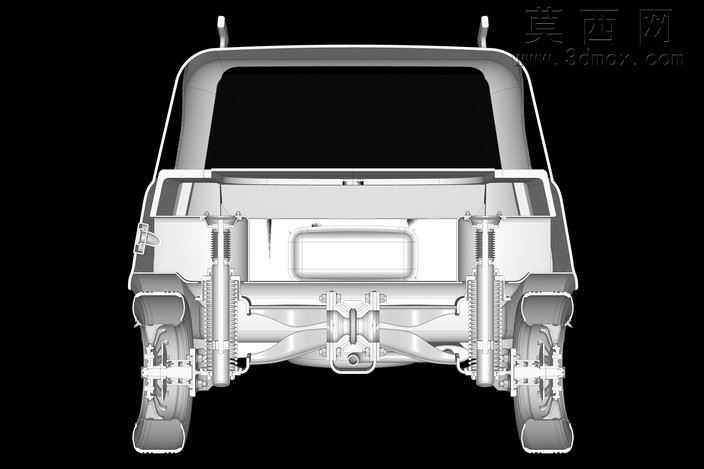

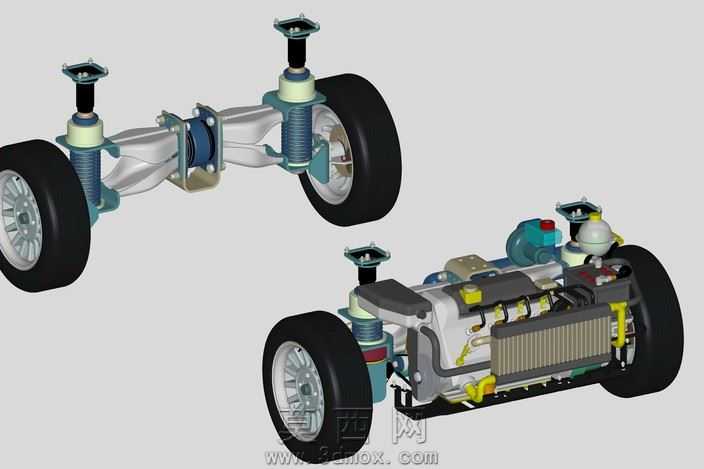

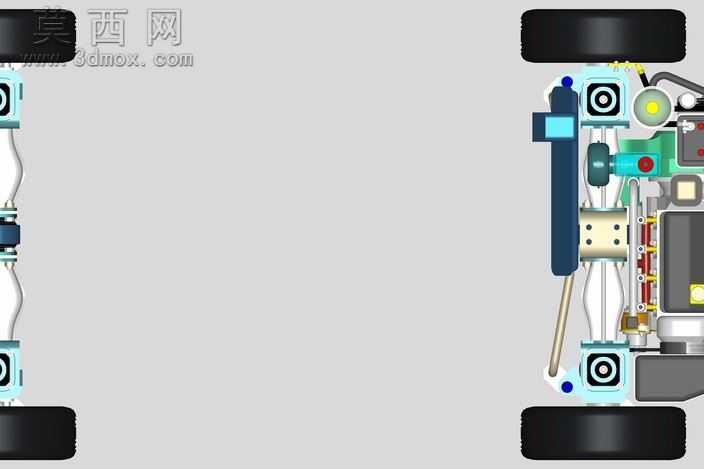

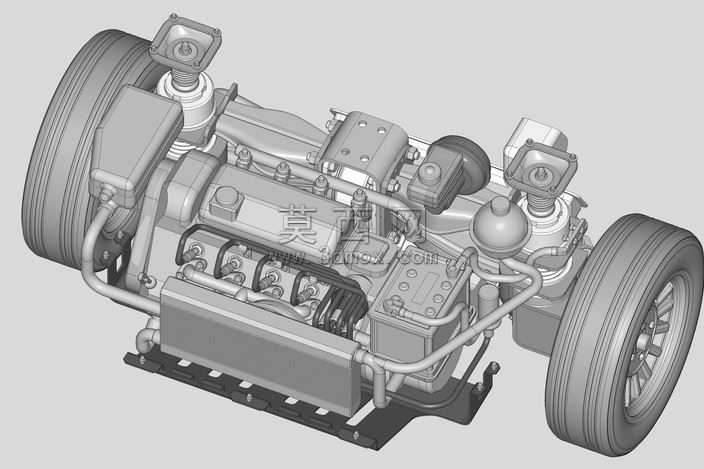

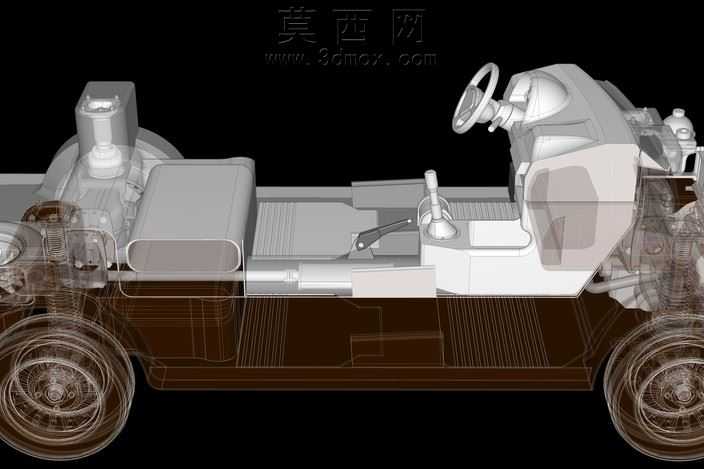

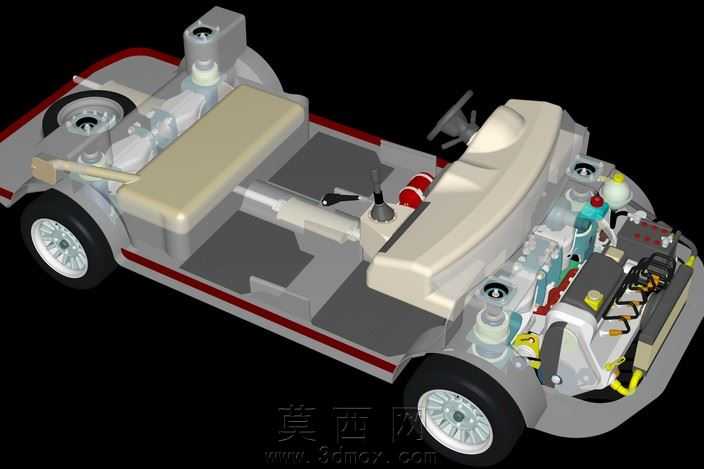

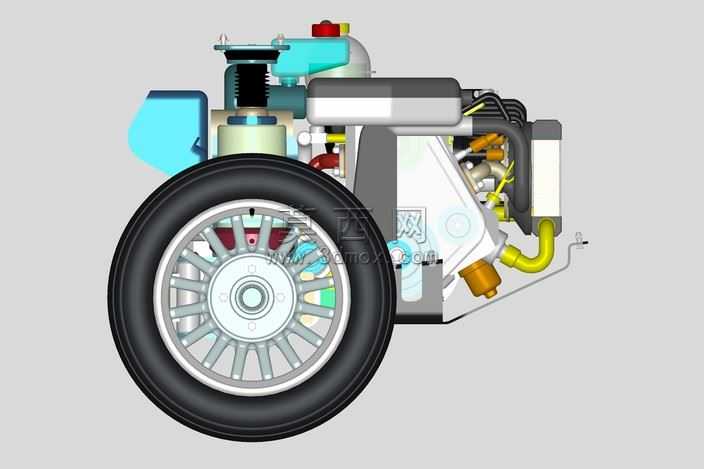

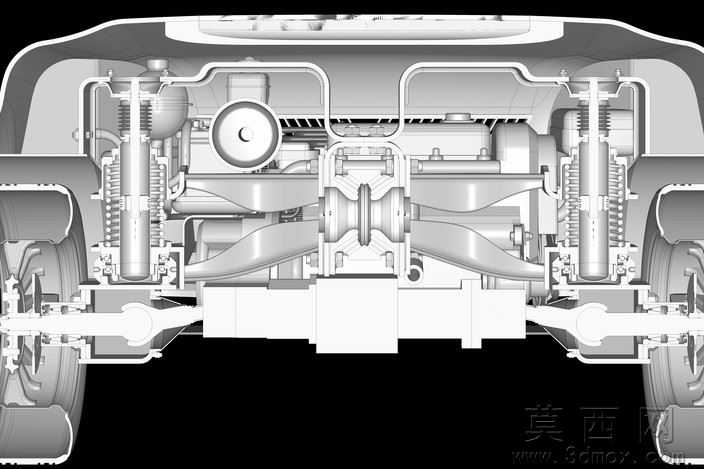

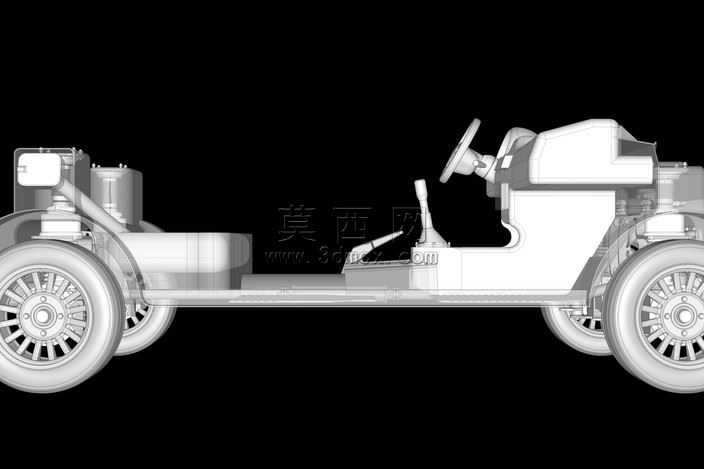

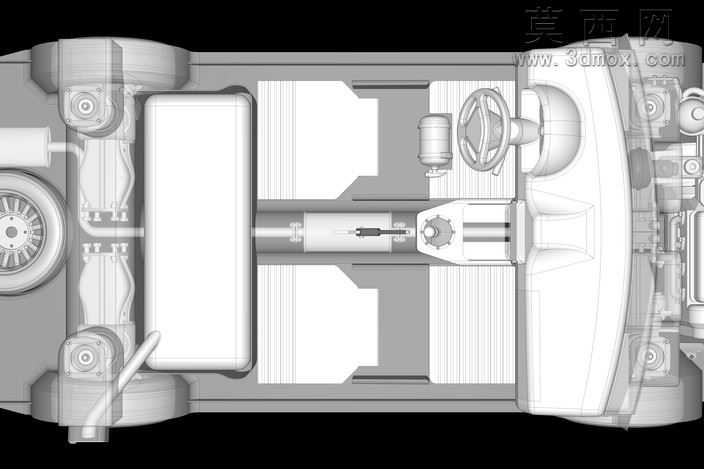

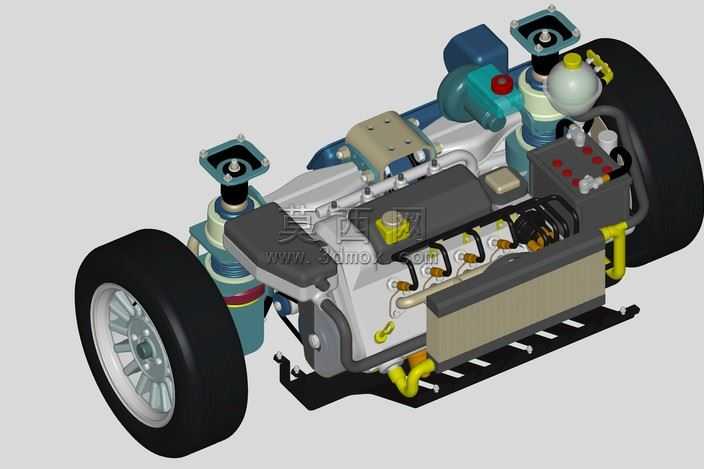

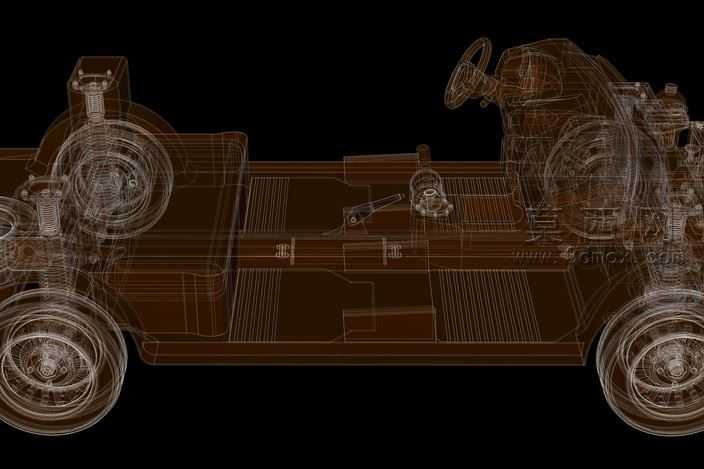

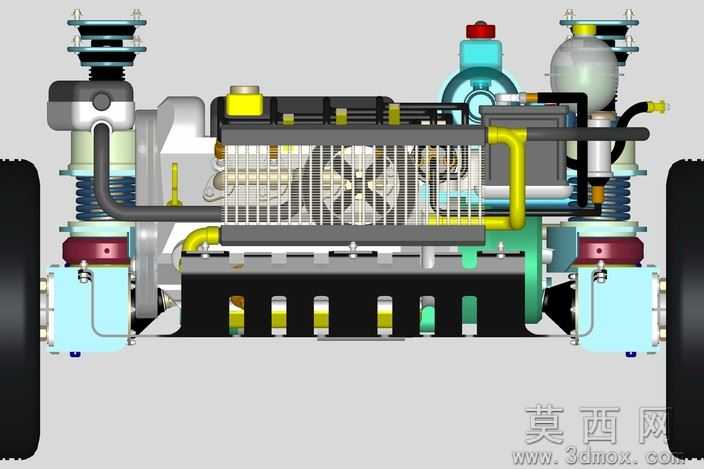

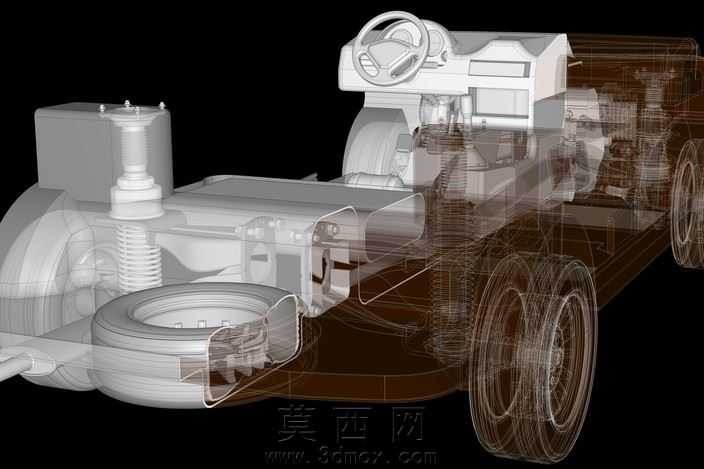

本作品为SUV车型底盘核心区域的剖面结构三维设计，建模过程中严格遵循乘用SUV底盘的工程布局逻辑，先完成整体空间基准的搭建，以车辆纵向中心线为对称基准，确定前后桥、动力舱、悬挂安装位的坐标边界，保证左右两侧结构完全对称，符合整车总布置的工程要求。建模阶段对底盘各子系统进行独立参数化构建，首先搭建动力核心模块，还原动力单元的主体轮廓与附属安装结构，准确呈现动力输出端与传动系统的对接位置，保证动力传递路径的结构合理性；随后构建传动系统，将中央差速结构、左右传动半轴、轮端连接结构依次完成建模，精准还原各传动部件的连接关系与空间避让逻辑，避免出现结构干涉问题。悬挂系统部分完整还原了左右两侧的减震支柱、螺旋弹簧、控制臂等部件的形态与安装位置，清晰呈现悬挂与车架、轮端的连接点位，准确体现麦弗逊式悬挂的结构特征与工作行程空间。转向系统的横拉杆、转向节等部件也按照实车布局完成建模，清晰展示转向动作的传递路径。建模过程中对各部件的材质进行区分设置，金属结构件采用哑光金属材质，橡胶衬套、轮胎等弹性部件采用深色橡胶质感材质，密封件、管路等部件采用对应工程塑料或橡胶材质，通过材质差异清晰区分不同功能的部件，提升剖面视图的可读性。渲染阶段采用正交正视视角，以纯黑色为背景突出底盘结构本身，通过均匀的布光消除结构死角的阴影，让每一处管线、连接结构、部件轮廓都清晰可见，完整呈现从车头动力舱到后轮端的整个底盘核心区域的布局逻辑。设计过程中重点考量了SUV车型底盘的离地间隙特征、四驱传动系统的布局特点，在保证结构可视化效果的同时，严格遵循实车的工程比例，让整个剖面模型既具备直观的教学展示价值，也能清晰呈现SUV底盘相比普通轿车的结构差异，完整展示动力从输出端经过传动系统分配到前后车轮的完整路径，以及悬挂系统对车轮的支撑与减震作用的结构原理，各部件之间的装配关系清晰明确，没有出现结构错位、比例失调的问题，能够直观展现SUV底盘核心区域的构造逻辑。
