肘节式手动压紧夹持工装结构设计

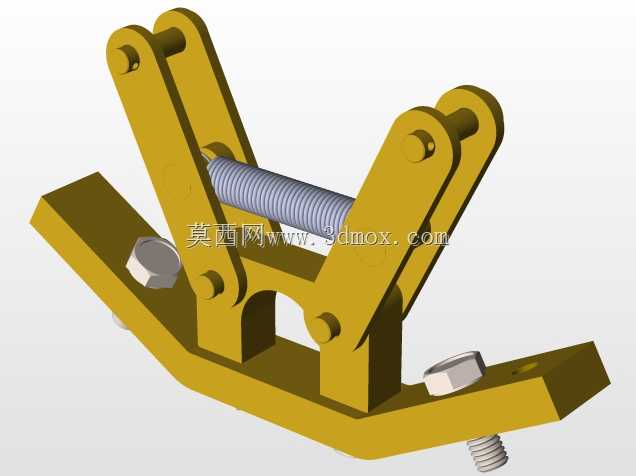

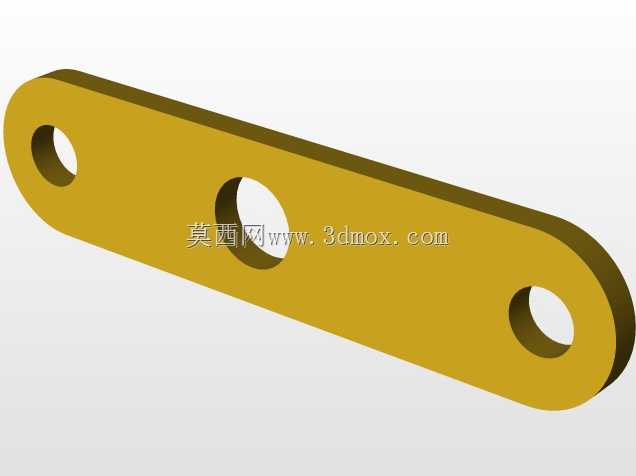

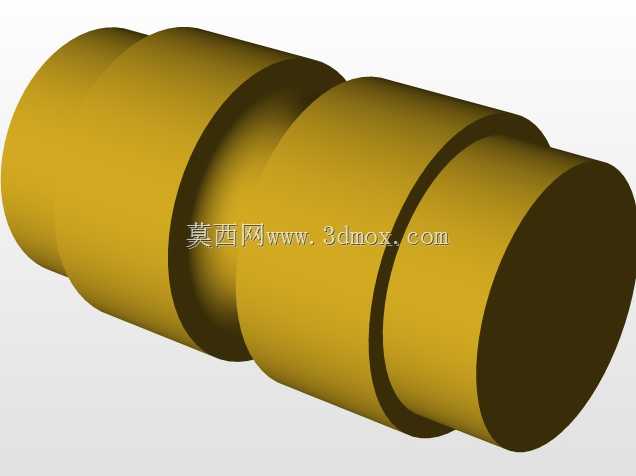

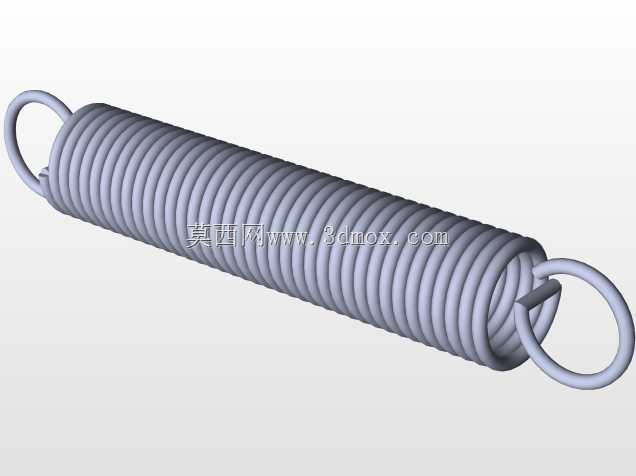

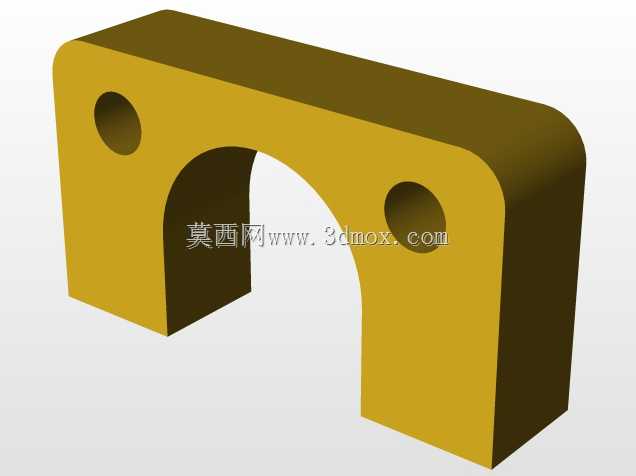

　　这类肘节式手动压紧夹具，在小批量零件加工、工装定位、装配辅助工位的应用频次极高，尤其是在没有气动液压动力源的零散工位，或者需要频繁快速装拆工件的工序里，靠纯机械结构的死点锁止特性，就能提供稳定的压紧力，不需要额外的动力接入，部署灵活度很高。从结构组成来看，整套机构以L型的底座作为安装基准，底座上预留了两个沉头安装孔位，可通过内六角螺栓直接固定在工作台面或者工装基板上，安装孔的跨距设计适配常规的工装台T型槽间距，不需要额外做转接板就能完成固定，安装边界的容错空间充足，哪怕基板上的孔位有小范围偏差，也能通过沉孔的间隙完成装配。两侧的连板通过销轴铰接在底座的立臂上，中间穿设的调节螺杆是整套机构压紧力调节的核心，螺杆一端抵接在压头位置，

　　另一端通过螺纹配合调整伸出长度，适配不同厚度的被压紧工件，不需要更换压头就能覆盖一定范围内的工件尺寸差。操作端的压臂采用双板并行的结构，相比单臂结构的抗偏载能力更强，压紧过程中不会因为工件表面的受力不均出现臂体侧弯的情况，销轴的铰接位置都做了同轴度的公差约束，转动过程中没有卡滞的虚位，操作手感顺畅。整套机构的锁止逻辑是利用连杆过死点的特性，当压臂下压到锁止位置时，铰接点的连线越过力的作用线，此时哪怕压紧端受到反向的冲击力，机构也不会自行松脱，锁止的可靠性完全靠机械结构保证，不存在气动夹具漏气失压、液压夹具漏油泄压的风险，在焊接工位、打磨工位这类有飞溅、粉尘的恶劣工况下，结构的耐造性远高于带动力源的夹持部件。设计这套结构的时候，

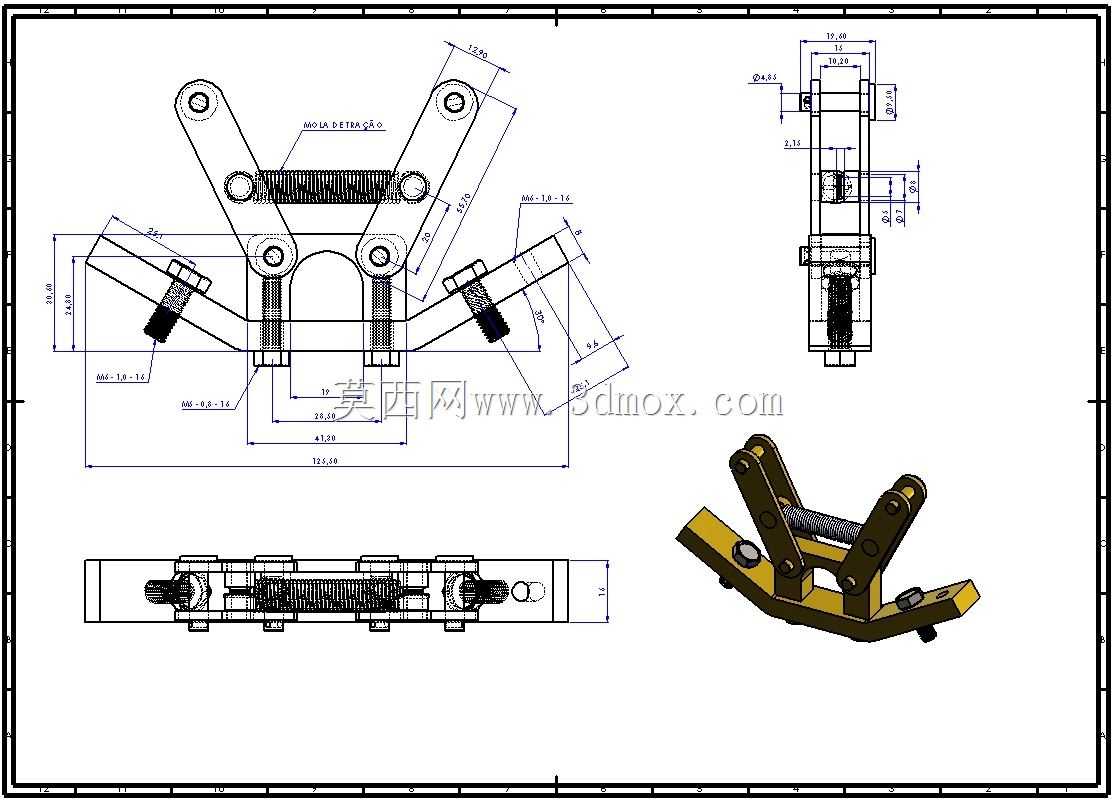

　　首先要核算的是死点位置的过盈量，过盈量太小的话，加工误差或者磨损之后很容易出现锁止失效，工件装夹不牢飞出的安全隐患很大；过盈量太大的话，解锁的时候需要的操作力过大，工人长时间操作容易疲劳，一般把过死点的角度控制在3到5度的区间，既能保证锁止可靠性，又能控制操作力在合理范围内。其次是调节螺杆的螺纹选型，采用梯形螺纹相比普通三角螺纹的耐磨性更好，频繁调整压紧高度的时候螺纹不容易滑牙，螺杆端部的压头做了圆角处理，不会在被压紧的工件表面压出明显的压痕，针对表面质量要求高的工件，还可以在压头位置加装聚氨酯垫块，不需要改动主体结构就能适配软质工件的装夹需求。底座的L型折弯处做了加强筋结构，压紧受力的时候底座不会出现张口变形，

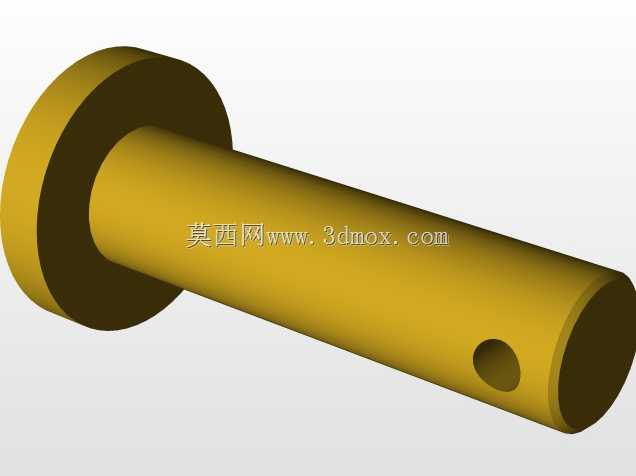

　　所有铰接的销轴都采用间隙配合，表面做淬火处理，长期反复转动的磨损量极小，整套机构没有易损的电子元件或者密封件，日常维护只需要定期在铰接点滴注润滑油即可，维护成本极低。在实际产线应用里，这类夹具经常多个组合使用，比如在焊接小型框架件的时候，四个角各布置一台，就能快速把方管定位压紧，不需要挨个拧螺栓紧固，装夹时间能缩短七成以上；在木板、塑料件的钻孔工序里，用这类夹具把工件固定在钻床工作台上，进给的时候工件不会移位，钻孔的位置精度能得到稳定保证。相比螺旋压紧的夹具，它的操作行程更大，打开状态下压臂的抬升高度足够，工件取放的空间充足，不会出现压臂挡住工件上下料的情况；相比快速夹钳的标准件，这套结构的尺寸可以根据实际工位的需求调整，比如需要更大的压紧行程或者更高的压紧力的时候，只需要调整连板的长度比例、螺杆的直径，不需要重新开模定制，非标适配的灵活度很高。结构的所有零件都是常规的机加工件，板材采用Q235钢切割成型即可，销轴采用45号钢淬火，螺杆采用标准的梯形螺纹丝杆加工，加工难度低，一般的小型机加工车间就能完成整套零件的制作，不需要特殊的加工设备，制造成本远低于同规格的气动或者液压夹持组件，对于中小批量生产的车间来说，投入产出比很高。
