可调式平行V型定位夹持工装结构

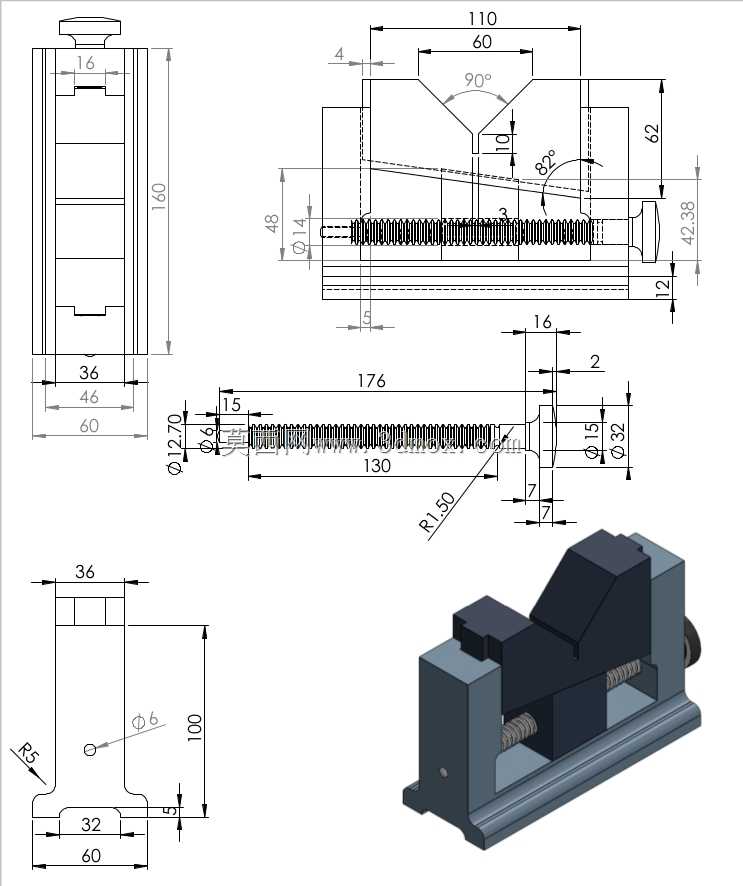

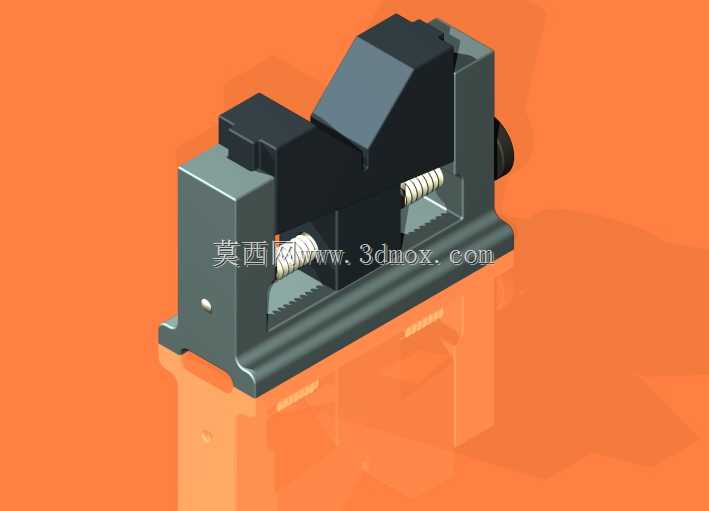

　　在精密机械加工、检测工位的日常作业中，轴类、小型异型工件的装夹定位精度，直接决定了后续工序的加工误差、检测数据可信度，这类可调平行V型夹持结构，正是针对小批量多规格工件的快速装夹需求设计的。不同于固定式V型块只能适配单一尺寸范围工件的局限，这款结构通过双侧平行导轨配合弹簧复位组件，实现了V型夹持开口的无级调节，能覆盖一定直径区间内的圆柱类、带平行面工件的装夹需求，无需频繁更换定位块，能有效缩减工位换型的辅助时间。从结构设计逻辑来看，底座采用一体化铸铁式构型，底部预留的安装槽可直接适配标准T型槽工作台，安装时通过T型螺栓即可完成快速固定，安装边界完全匹配常规钳工台、检测平台的槽距规格，不需要额外加工过渡连接板。

　　夹持动作的实现依靠手轮驱动的丝杆传动，转动侧方手轮时，活动夹块沿底座上的平行导轨做直线进给，导轨面做了淬硬处理，长期往复使用也不会出现磨损导致的夹持间隙偏移；夹块与固定座的相对工作面做了V型开口设计，两个工作面的夹角经过精确计算，能保证圆柱工件装夹后轴线始终与底座基准面平行，不会出现装夹偏斜导致的加工或检测基准错位。弹簧组件的设置主要用于快速复位，当松开手轮时，弹簧的预紧力会推动活动夹块自动回退，方便工件快速取放，同时弹簧的预紧力也能在装夹小型轻量工件时提供初始夹持力，避免工件放置时倾倒。在实际应用场景中，这类夹持结构常布置在三坐标检测工位、小型钻铣加工工位、工件打标工位上：检测场景下，将轴类工件放置在V型开口间，

　　调节手轮夹紧后即可保证工件轴线与检测平台平行，方便快速采集圆柱面的形位公差数据；小型加工场景下，可对小直径轴类零件做径向钻孔、端面铣削的辅助装夹，夹持力可通过手轮的转动圈数灵活控制，避免夹持力过大导致薄壁工件变形。结构的外形尺寸经过紧凑化设计，整体占用工作台面的面积较小，不会过多占用工位的操作空间，夹块的开合行程覆盖了常规小型精密零件的装夹尺寸范围，底座上的刻度标识可辅助操作人员快速调整开口大小，进一步提升装夹效率。设计过程中对各运动部件的间隙做了严格控制，导轨与夹块的配合采用小间隙滑配，既保证运动顺畅无卡滞，又不会出现夹持时的晃动偏移；所有外露的金属部件都做了发黑防锈处理，能适应车间多油污、多切削液的作业环境，长期使用也不会出现锈蚀卡滞的问题。夹块的V型工作面做了细磨处理，表面粗糙度控制在合理区间，既能保证足够的夹持摩擦力，又不会夹伤工件的已加工表面，适合对表面质量要求较高的精密零件装夹作业。
