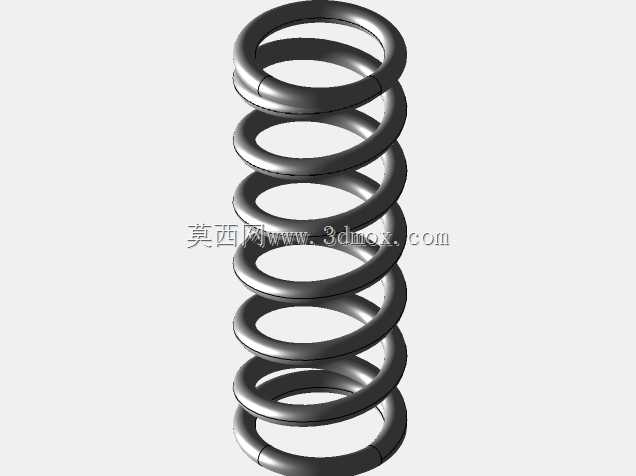

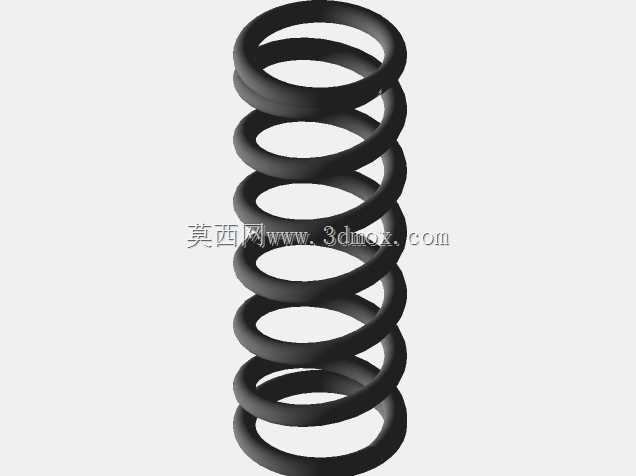

等节距圆柱螺旋压缩弹性构件

　　日常做非标设备结构设计时，这类等节距圆柱螺旋压缩弹簧是选型库里调用频率极高的弹性元件，从自动化产线的缓冲限位结构，到小型仪器仪表的力值反馈机构，再到民用五金的复位结构里，都能看到这类构件的身影。不同于拉伸弹簧需要设置挂钩结构，压缩弹簧的受力方向沿轴向，两端的并圈磨平结构是安装时的核心定位基准，设计时首先要确认的就是安装空间的边界尺寸：弹簧的外径要适配安装孔的内径，避免工作过程中出现卡滞，内径要匹配导向轴的直径，预留合理的配合间隙，防止弹簧受压弯曲时出现偏磨。

　　从功能特性来看，这类弹簧的核心作用是在受力时产生弹性形变，储存弹性势能，在外力撤除后恢复原有形态，以此实现缓冲、复位、储能、力值测量等不同场景的需求。比如在传感器的触发机构里，弹簧的刚度直接决定了触发力值的大小，线径越粗、中径越小、有效圈数越少，弹簧的刚度就越高，相同压缩量下能提供的反作用力就越大；反之如果需要较小的触发力，就要选择线径更细、有效圈数更多、中径更大的参数组合。

　　设计这类弹簧的三维模型时，首先要确定的是基础参数：线径决定了弹簧的基础强度，中径是弹簧外径减去线径的数值，直接影响弹簧的安装适配性，有效圈数是参与形变的圈数，两端的并圈属于支撑圈，不参与弹性形变，建模时要注意支撑圈的节距和有效圈的节距差异，支撑圈部分是紧密并合的，端面磨平的角度通常设置在270度到330度之间，保证安装时端面和安装基准面的接触面积足够，避免弹簧受压时出现歪斜。

　　实际选型应用时，还要考虑弹簧的工作行程，最大压缩量不能超过弹簧的极限压缩值，否则会出现塑性形变，无法恢复原有长度，导致结构失效。比如在做按键复位结构时，弹簧的预压量通常设置在总行程的10%到15%，保证按键在初始位置就有足够的预紧力，不会出现松垮晃动，按压到最大行程时，弹簧的压缩量依然在弹性形变区间内，长期反复按压也不会出现弹力衰减。

　　建模过程中，螺旋扫描是最常用的建模方式，首先绘制螺旋线轨迹，设定好螺距、圈数、中径参数，然后在螺旋线的端点绘制圆形截面，截面直径就是弹簧的线径，扫描生成实体后，对两端的支撑圈进行处理，切除多余部分并磨平端面，最后做倒角处理，避免端面的锐边在安装时划伤操作人员或者配合零件。还要注意弹簧在自由状态和工作压缩状态下的长度差异，做装配模拟时，要按照实际安装的预压长度来做装配约束，验证弹簧在压缩过程中是否会和周边零件产生干涉，尤其是在空间紧凑的小型仪器内部，弹簧外径和周边结构的间隙至少要预留0.2倍线径的距离，避免工作时弹簧径向膨胀和周边零件摩擦。

　　不同应用场景下对弹簧的材质要求也有区别，普通常温环境下使用的弹簧多采用碳素弹簧钢，成本低强度足够；如果是在潮湿或者有腐蚀的环境下使用，就要选择不锈钢材质；如果是对力值精度要求很高的仪器仪表场景，还要选择经过时效处理的弹簧钢丝，减少长期使用后的弹力衰减，保证机构的工作稳定性。
