20系列铝型材用T槽直角连接角件

　　做铝型材机架设计快十年，这类小角件看着不起眼，实则是整台设备框架精度和稳定性的基础，很多刚入行的工程师选型时总忽略连接细节，最后机架装完晃量超标、型材拼接错位，返工成本比配件本身高几十倍。这款20规格的直角角件，是专门适配欧标20系列铝型材T型槽的连接构件，日常做小型检测设备机架、传感器安装支架、桌面式工装台架的时候用得最多。

　　先说实际应用场景，之前做过一套小型视觉检测工位的框架，型材选的是2020欧标铝型材，一开始考虑用内置角槽连接，结果现场安装的时候发现型材端面铣削精度不够，内置连接件卡进去之后两个垂直面的垂直度差了0.3mm，相机装上去之后每次调整位置都要重新校准基准，后来换成这款外置角件，不用对型材端面做高精度铣削，直接靠角件的两个垂直定位面贴紧型材外壁，装完之后垂直度直接控制在0.05mm以内，完全满足视觉检测的基准要求。还有做传感器安装支架的时候，很多时候需要在型材框架的角落位置加装光电、接近传感器的安装板，用这款角件可以直接在角件的安装孔位上延伸固定小安装板，不用额外在型材上打孔攻丝，调整位置的时候只需要松开T型螺栓就能滑动调整，后期改位置非常方便。

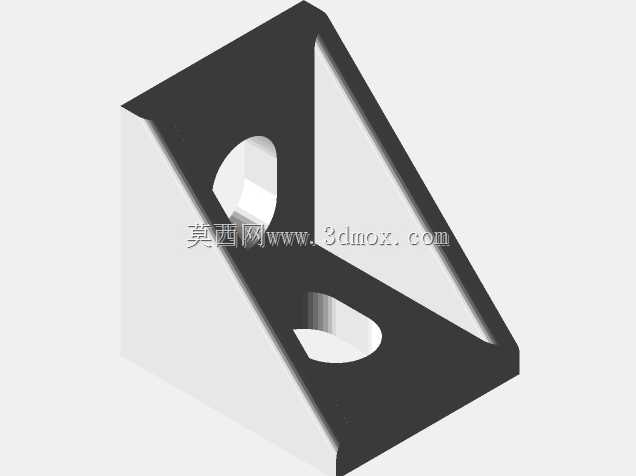

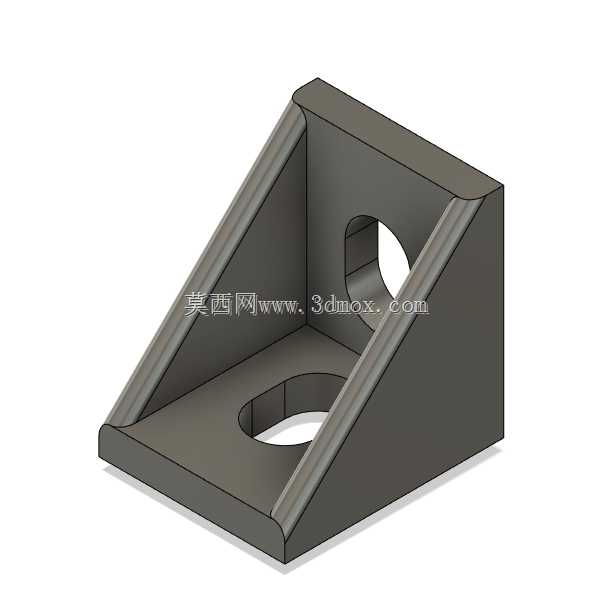

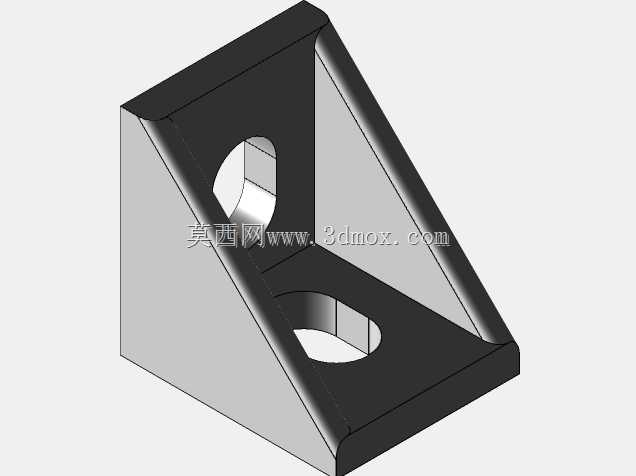

　　从功能特性来说，这款角件属于带加强筋的直角支撑结构，两个互相垂直的安装面分别贴合两根垂直拼接的铝型材外壁，中间的三角加强筋不是做装饰用的，是用来抵消型材拼接处的弯矩——很多人觉得铝型材硬，其实20系列的型材壁厚大多在1.5-2mm之间，单靠型材本身的槽口连接，受侧向力的时候很容易出现型材绕连接点转动的情况，加了这个带加强筋的角件之后，相当于在直角位置加了一个三角支撑结构，侧向抗扭刚度能提升60%以上。两个安装面上的长圆孔是专门做的安装调节位，不是普通的圆孔，安装的时候不用把孔位和型材槽位完全对准，T型螺栓穿进槽里之后可以顺着长圆孔微调角件的位置，等两个型材的端面完全对齐、垂直度打表合格之后再锁紧螺栓，对安装工人的操作要求低很多，批量组装机架的时候能省不少调形的时间。

　　设计思路上其实很贴合现场安装的实际痛点，很多早期的角件是直角棱边，安装的时候工人稍微没拿稳就会被锋利的棱边划手，这款角件的所有外棱边都做了R角倒钝处理，不管是搬运还是安装的时候都不会割手。另外角件和型材贴合的安装面不是完全平的，做了微小的让位凹槽，只有靠近边缘的定位带是和型材完全贴合的，这样就算型材表面有轻微的挤压划痕或者氧化层凸起，也不会出现角件装上去之后贴不紧、有缝隙的情况，避免因为接触面有杂质导致的安装倾斜。中间的加强筋厚度和两个安装面的厚度一致，不会出现注塑或者压铸的时候因为壁厚不均导致的缩痕、变形，保证角件本身的形位公差合格。

　　尺寸和安装边界这块，这款角件的两个安装边长度都是20mm，刚好和20系列铝型材的截面宽度匹配，装在型材角落的时候不会突出型材的外表面，不会影响后续门板、封板的安装，很多新手选角件的时候选尺寸过大的，最后装完角件凸出来一块，外装的亚克力板或者钣金门装不上，还要二次打磨角件，非常麻烦。角件的总厚度是17mm，安装的时候T型螺栓用20系列配套的M5规格就可以，螺栓头完全藏在型材的T槽里，螺母锁紧之后不会突出角件的外表面，整个连接位置是齐平的。安装的时候要注意，每根型材和角件连接的位置建议配两颗T型螺栓，分别穿在安装面的两个长圆孔里，不要只装一颗，不然受震动的时候螺栓容易松动，角件会转位。如果是用在有持续震动的设备上，比如小型振动盘的支架，锁紧螺栓的时候可以加一点防松垫圈，不用额外打螺纹胶，后期拆卸调整也方便。另外这款角件的安装位置离型材端面的距离最小可以到5mm，不用把型材切得非常精准，就算型材下料的时候长度有0.2mm以内的误差，也可以通过角件的位置微调来补偿，不会出现两根型材拼完之后端面不齐的情况。

　　很多人觉得连接配件是小零件，随便选个差不多的就行，实际上整台设备的框架精度、长期使用的稳定性，很大程度上都是靠这些小连接件保证的，选对适配的角件，不管是组装效率还是最终的设备刚性，都能提升不少。
