28BYJ-48型5V步进减速电机三维结构

　　日常做小型智能硬件、教学演示装置、小家电控制模块的结构设计时，28BYJ-48这款5V步进电机是出镜率极高的执行元件，很多刚接触机电结构设计的工程师，第一次做步进传动的选型练习基本都会碰到这个型号。从实际应用场景来看，这款电机常被用在智能云台的角度调节、空调导风板的摆风驱动、小型自动售货机的货道推送、3D打印机的辅助送料微调、教学用机械臂的关节驱动，甚至很多DIY的智能门锁锁舌伸缩结构里，都能看到它的身影，核心原因就是它的驱动逻辑简单、工作电压适配常规USB供电场景、减速后输出扭矩足够带动轻负载做精准角度控制，成本也控制在极低的区间，适合批量用在对成本敏感的民用小型电控设备里。

　　从产品功能特性来看，这款电机属于永磁式减速步进电机，本身内置了多级齿轮减速组，把电机转子的高速低扭矩输出，通过齿轮减速转换成低速大扭矩的输出，步距角经过减速后可以做到极小的角度，配合常规的ULN2003驱动板就能实现精准的开环角度控制，不需要额外加装编码器就能满足多数轻载场景的定位需求。出线端采用五芯排线设计，不同颜色的线对应不同的相位接线，实际接线时可以通过线色快速区分相位，减少装配时的接线错误率，出线方向从电机侧端引出，不会占用输出轴端的安装空间，给整机结构布局留出更多调整余量。

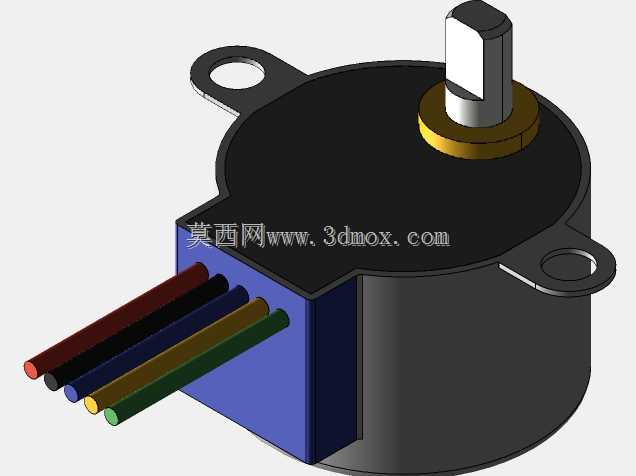

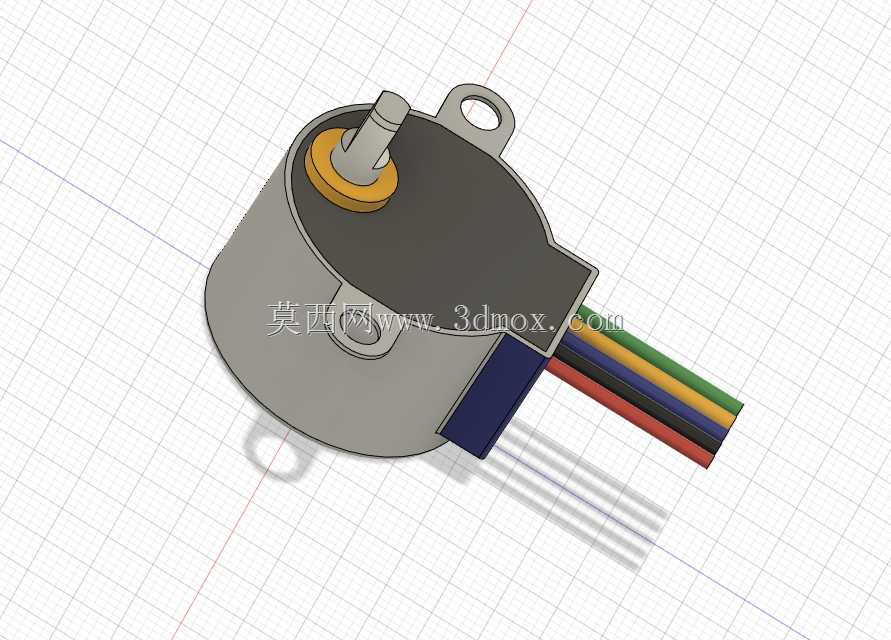

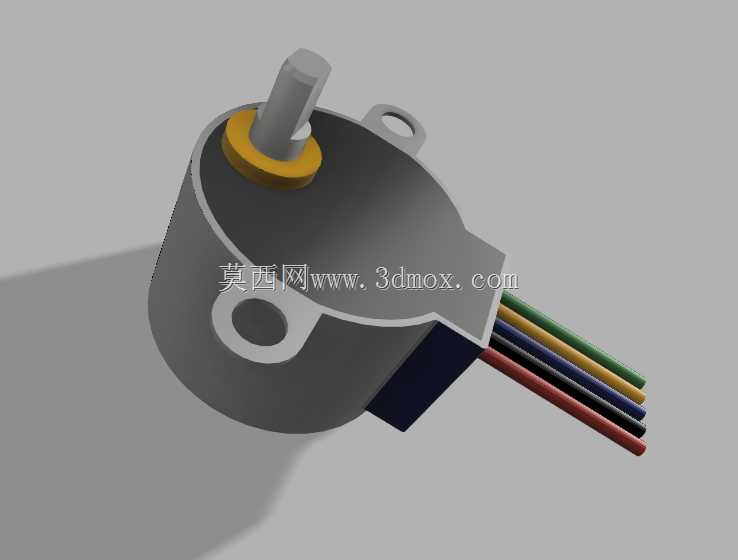

　　做这款电机的三维建模时，首先要抓准核心的安装边界尺寸：电机主体的圆形壳体外径是28mm，这也是型号里28前缀的来源，壳体上带的两个安装挂耳，孔位中心距、安装孔的孔径都要严格按照实物尺寸还原，因为很多结构设计里是直接用螺丝穿过这两个挂耳把电机固定在支架上，一旦孔位偏差，实际装配时就会出现装不上的问题。输出轴的直径、轴伸长度、轴上的D型切边尺寸是建模的核心细节，很多配套的传动齿轮、摇臂都是靠D型切面传递扭矩，如果切边的位置、尺寸做不准，配套零件装上去就会出现打滑、间隙过大的问题。输出轴根部的黄色轴套部分，要还原出它的台阶高度，这个部分是输出轴的轴向定位结构，装配时轴套端面会和安装支架的贴合面接触，限制电机的轴向窜动，如果建模时漏掉这个台阶，实际装配时就会出现轴伸长度不对、电机轴向晃动的问题。

　　建模时还要注意电机尾部的出线保护结构，那个深蓝色的线卡部分要做出和壳体的配合间隙，还原出线处的防弯折结构，实际做整机布线时，这个部分的尺寸会影响走线槽的预留空间，如果把线卡的尺寸做小了，实际装配时排线就会和周边结构产生干涉。壳体上的合模线、安装挂耳的圆角过渡这些细节也不能忽略，虽然这些细节不影响核心的安装配合，但在做整机的干涉检查、外观渲染时，这些细节能让模型和实物的匹配度更高，避免出现结构评审时因为模型和实物外观差异过大导致的误判。

　　从安装边界的角度来说，这款电机的整体高度是从安装贴合面到输出轴顶端的距离，做结构设计时要在输出轴端预留足够的传动件安装空间，尾部出线端要预留至少10mm的排线弯折空间，避免排线被壳体和支架压伤。两个安装挂耳的位置是不对称的，建模时要注意挂耳的角度方向，很多新手建模时容易把两个挂耳做成对称分布，实际打样装配时就会发现安装孔对不上支架的螺柱。另外电机的减速齿轮组是内置在壳体里的，建模时不需要把内部齿轮全部画出来，只要把外部的装配尺寸、接口尺寸做准确就可以满足结构设计的需求，毕竟做整机结构设计时，这类标准外购件只需要保证外部安装、配合尺寸准确，内部结构不需要做详细建模，既能减少模型的文件体量，也能加快装配体的运行速度。

　　实际选型使用时还要注意，这款电机的输出轴是带一定的轴向间隙的，建模时可以适当预留0.2mm左右的轴向窜动间隙，不要把轴的配合做的完全零间隙，否则实际装配时会因为零件的加工公差出现轴卡滞的问题。五根排线的线径、出线长度也要按照常规量产的尺寸还原，做整机的布线模拟时，能更准确的预估需要预留的线长，避免出现线长不够或者预留过长导致的装配杂乱问题。
