双出轴轮毂式无刷驱动轮结构设计

　　在短途代步设备、小型服务机器人、低速AGV、电动滑板类产品的行走机构选型中，集成式轮毂驱动单元一直是兼顾空间利用率与传动效率的优选方案，本次呈现的双出轴轮毂无刷电机，正是针对需要双侧固定安装、对轮组轴向定位精度有明确要求的应用场景开发的集成化驱动部件。不同于单侧出轴的轮毂电机需要额外设计悬臂支撑结构，双出轴的结构形式可以让轮组在设备机架上实现两端简支固定，大幅降低运行过程中轴端的交变弯曲应力，尤其适合负载重量偏大、连续运行时长较长的移动设备，能有效减少长期使用后轴体变形、轴承偏磨的故障概率。

　　从实际功能逻辑来看，该款轮毂电机将无刷电机的定转子、减速结构、轮胎轮辋全部集成在轮组内部，省去了传统驱动方案中需要额外配置的传动链条、联轴器、外置减速箱等部件，整套行走单元仅需要将两侧轴端固定在设备机架上，接通对应的驱动控制线即可实现动力输出，极大简化了移动设备的底盘结构设计流程，也能有效压缩底盘的整体占用空间，给设备内部的电池、控制板、功能模块留出更多布置余量。无刷电机的动力特性也匹配这类低速行走场景的需求，启动扭矩充足，运行过程中碳刷磨损的问题被彻底规避，日常维护的工作量大幅降低，运行噪音也远低于有刷轮毂方案，适合在室内服务场景、民用代步场景下使用。

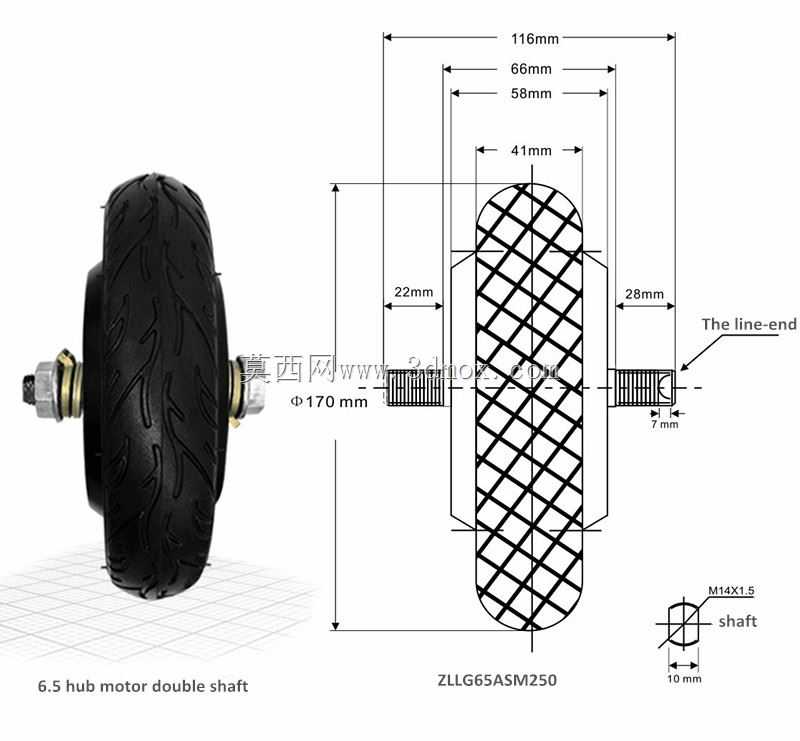

　　设计过程中，首先围绕轮组的承载需求确定了轮胎的外径参数，轮胎外径设置为170mm，胎面采用防滑纹路设计，兼顾硬质铺装路面的抓地力与行驶平顺性，橡胶胎体本身可以过滤行驶过程中来自路面的小幅振动，降低振动对设备上搭载的精密元器件的冲击。轴向的安装尺寸经过多轮适配校核，整体轴段总长度为116mm，其中轮体主体部分的宽度为66mm，胎面核心宽度为58mm，和地面接触的胎面宽度为41mm，这个宽度参数既保证了行驶过程中的支撑稳定性，避免轮面过窄导致侧倾风险，也不会因为胎面过宽增加不必要的滚动阻力。两侧的安装轴段做了差异化的尺寸设计，一侧轴段的安装定位长度为22mm，另一侧为28mm，轴端预留了7mm的走线空间，方便电机的动力线、霍尔信号线从轴端内部引出，避免走线外露在轮体外侧被剐蹭破损，轴端的螺纹规格采用M14x1.5的细牙螺纹，螺纹段有效长度10mm，既可以通过螺母实现轴体与机架的锁紧固定，细牙螺纹的自锁特性也能避免设备运行过程中螺母受振动松脱，保证安装可靠性。

　　在安装边界的校核上，设计时充分考虑了不同设备机架的安装公差，两侧轴段的直径公差、轴肩定位尺寸都按照通用机械安装的配合精度设置，不需要对机架安装孔做特殊的定制化加工，采用常规的圆孔加锁紧螺母的形式即可完成固定。轮体转动部分和两侧固定轴段之间的间隙经过严格控制，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大进入灰尘、杂物影响内部轴承和电机的使用寿命。轮体内部的电机选型匹配了6.5寸轮组的常用负载需求，动力输出特性适配0-15km/h的常规低速行驶场景，足够满足短途代步、小型设备移动的动力要求。

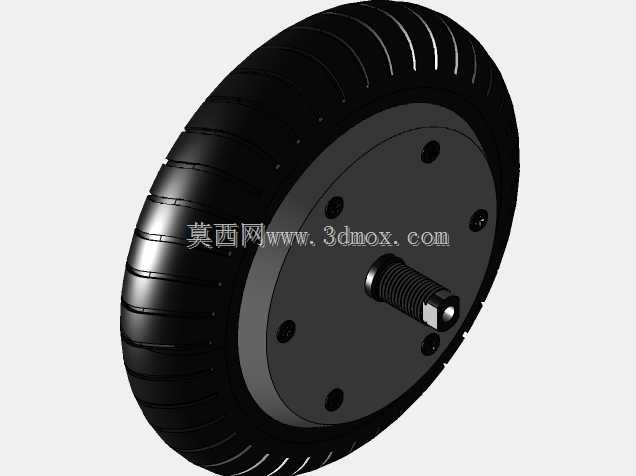

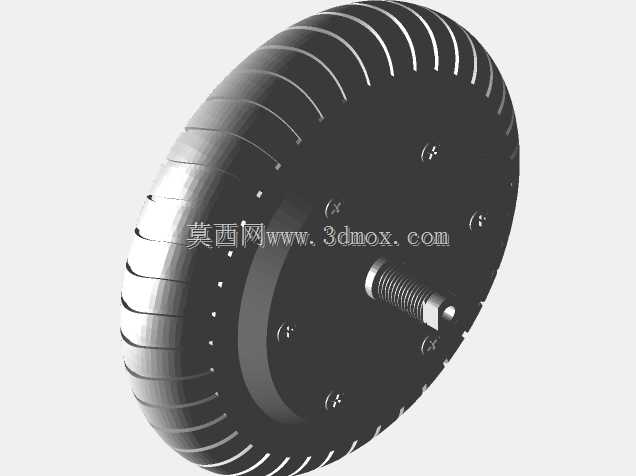

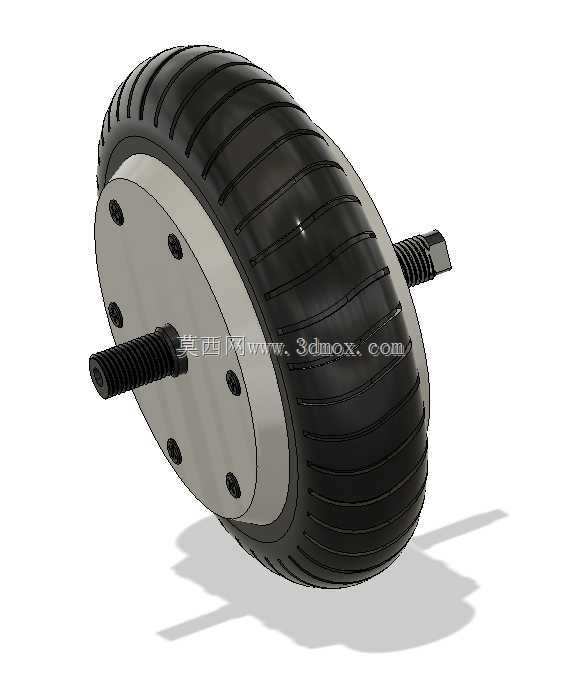

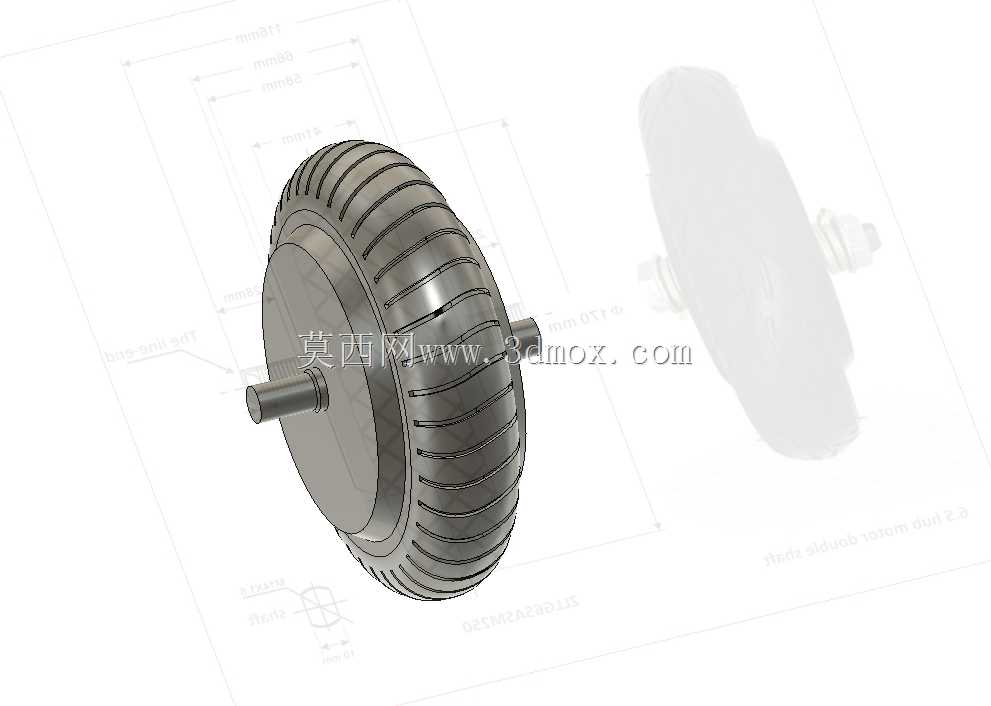

　　对于结构设计从业者来说，这类集成化轮毂单元的三维模型可以直接复用在各类小型移动设备的底盘设计中，不需要从零开始绘制轮组、电机、轴体的细节结构，只需要根据模型给出的安装尺寸调整机架的安装孔位、预留对应的走线空间即可，能大幅缩短底盘开发的周期。在选型适配时，需要注意结合设备的整体重量、设计最高时速、爬坡需求匹配对应的电机功率参数，同时要保证两侧机架安装面的同轴度公差，避免安装过程中给轴体施加额外的装配应力，影响轮组的转动顺畅度和使用寿命。另外在走线布置时，要注意轴端引出的线缆要预留足够的弯曲余量，避免轮组随设备转向过程中线缆被拉扯断裂，接线处要做好绝缘和防拉拽固定，提升整套行走系统的运行可靠性。
