汽车后视镜安装固定支架结构设计

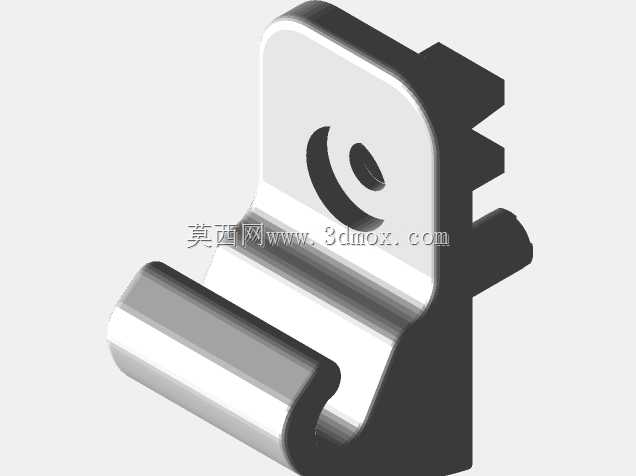

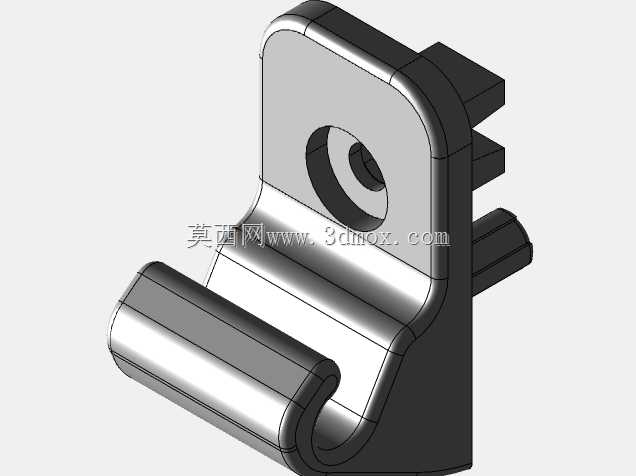

　　在汽车外饰附件的结构设计体系里，后视镜安装支架是连接后视镜镜体与车身钣金的核心承载构件，日常行驶过程中，该部件需要持续承受路面颠簸带来的交变振动、高速行驶时的气流冲击载荷，还要兼顾低温、暴晒、雨水侵蚀等复杂户外工况下的结构可靠性，一旦支架出现松动、断裂或者形变超差，会直接导致后视镜视角偏移，给行车安全带来隐患。从结构细节来看，这个支架采用一体化弯折成型的主体结构，上部设置带同轴通孔的安装耳位，孔位周边做了加厚凸台处理，用来分散螺栓锁紧时的压应力，避免长期使用后安装孔出现应力开裂；耳位侧方伸出两道平行的定位卡舌，装配时可以先卡入车身钣金对应的预留卡槽内完成预定位，不需要操作人员全程手扶对位，能有效提升总装线的装配效率，

　　降低人工对位偏差带来的装配不良率。支架下部的卷边托臂是主要的承载受力段，采用圆弧过渡的卷边结构替代直角弯折，一方面可以消除直角处的应力集中点，提升部件的抗疲劳强度，另一方面卷边形成的圆柱面可以和后视镜镜体的安装卡槽形成面接触配合，相比线接触结构能大幅降低配合面的磨损速率，长期使用也不会出现配合间隙过大导致的镜体晃动问题。设计过程中，安装边界的适配是核心考量点，上部安装孔的中心到托臂配合面的垂直距离，需要严格匹配对应车型后视镜的安装高度要求，保证装配后后视镜的镜面中心处于法规要求的视野范围内；卡舌的伸出长度和厚度公差控制在±0.1mm区间，既保证卡入后有足够的卡接预紧力，不会在车辆振动时松脱，

　　又不会因为卡接过紧导致装配时需要过大的敲击力，损坏支架表面的防腐涂层。主体的弯折圆角半径经过反复校核，既不会因为圆角过小导致弯折处出现材料拉伸变薄、强度下降的问题，也不会因为圆角过大占用过多安装空间，和周边的车门线束、饰板产生运动干涉。材质选择上适配车用常用的改性PP或者压铸铝合金方案，塑料材质方案可以通过注塑一次成型，生产效率高、重量轻，适合经济型乘用车的配置需求；金属材质方案强度更高，抗冲击性能更好，适合越野车型、商用车辆的重载使用场景，两种材质方案的安装接口尺寸保持一致，可以在同一条装配线上实现混线装配，不用调整工装夹具的定位参数。实际装车验证阶段，这个支架需要通过多轮可靠性测试：

　　振动测试环节要模拟整车全生命周期的路面振动频谱，测试后支架不能出现裂纹、松动，镜面角度偏移量不能超过法规允许的范围；高低温循环测试后，支架的形变率要控制在0.2%以内，保证和周边件的配合间隙不会出现异常变化；盐雾测试后表面防腐层不能出现脱落、锈蚀，满足整车的耐腐蚀寿命要求。和传统的分体式支架结构相比，这种一体化结构减少了零件数量，省去了额外的连接铆钉或者焊接工序，不仅降低了生产制造成本，还减少了连接点失效的风险，整体结构的刚度表现更优，高速行驶时不会因为支架共振产生后视镜镜面抖动的问题，保证驾驶员随时能获得清晰的后方视野。
