丰田品牌车标立体结构设计方案

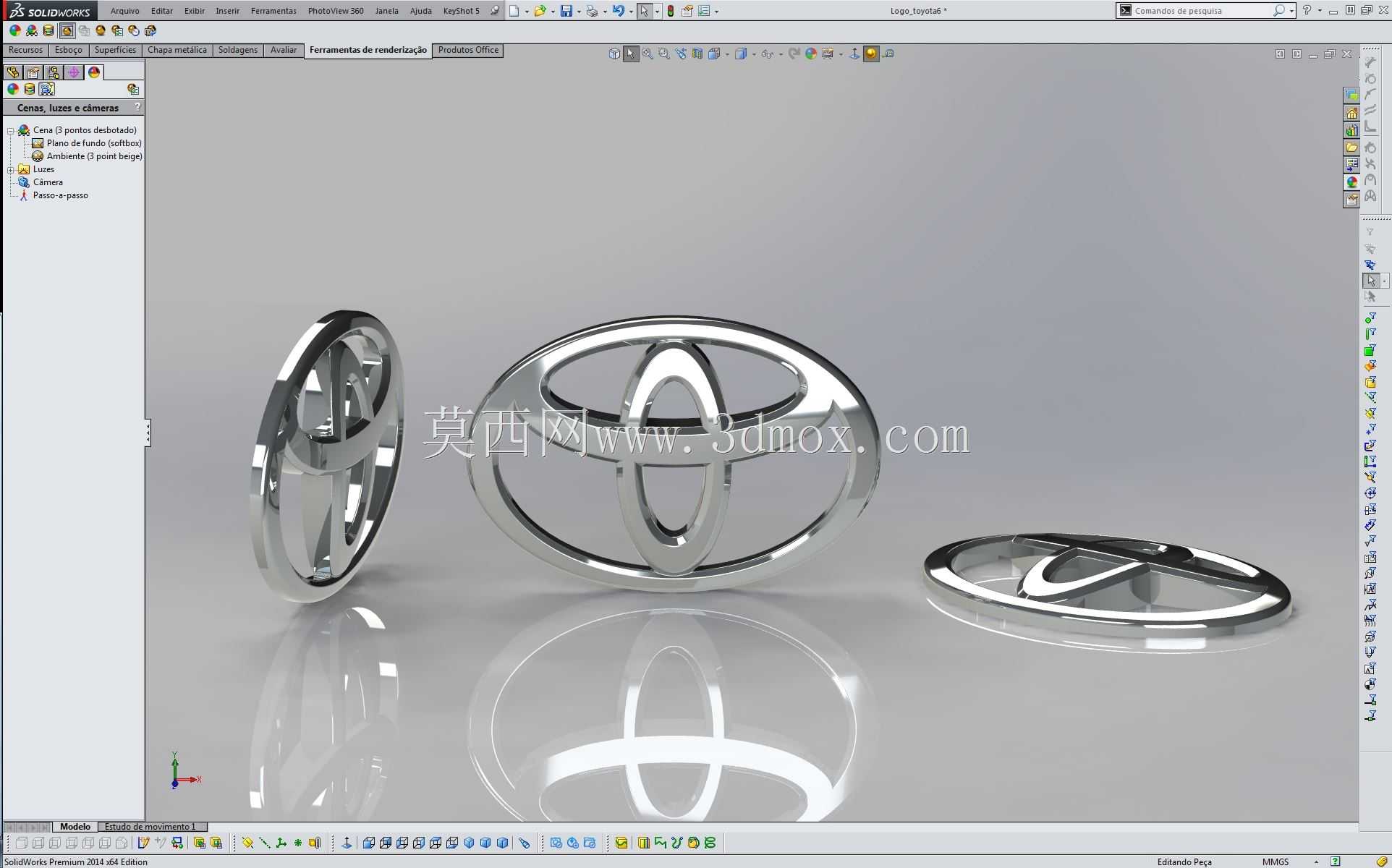

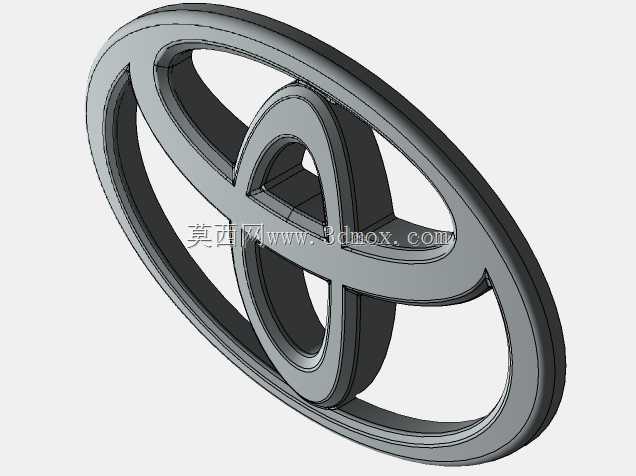

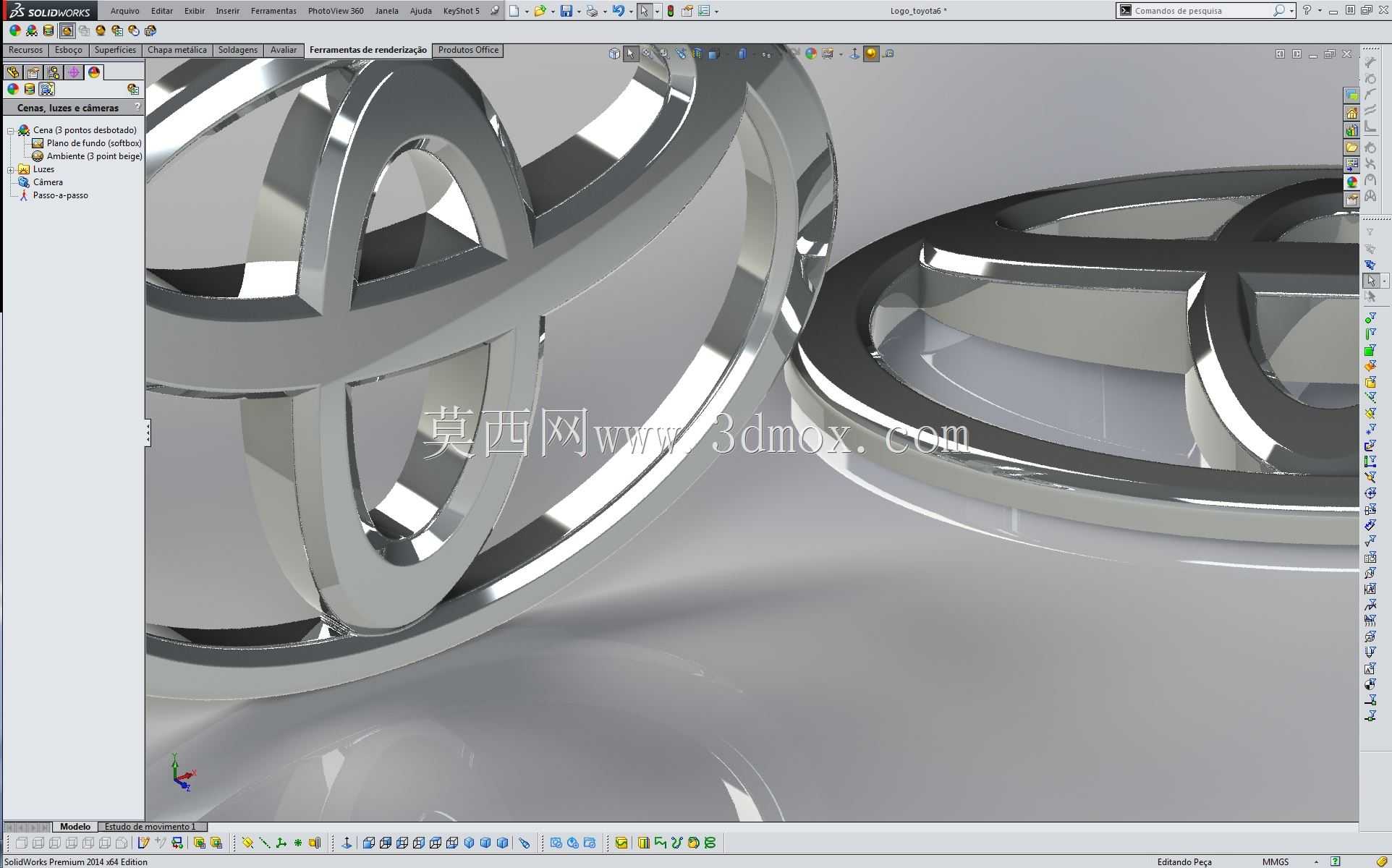

　　该标识件作为乘用车辆外饰系统的核心视觉识别部件，主要应用于车辆前脸进气格栅中央、尾门装饰板居中位置，部分车型也会将同结构标识件布置在轮毂中心盖、方向盘中央装饰罩、发动机舱装饰罩等视觉焦点区域，承担品牌视觉传递、外饰装饰点缀的核心作用。在实际整车装配场景中，该标识件的安装边界需要严格匹配对应车型的安装基座尺寸，常规前脸安装位的基座预留深度在8-12mm区间，标识件背部的定位卡脚需要与基座上的定位孔形成过盈配合，部分高端车型会在标识件背部预留3M胶粘贴槽，通过卡接加胶接的双重固定方式，避免车辆高速行驶过程中标识件出现风振脱落、高速洗车时高压水流冲脱的问题。从设计思路层面来看，该标识的外轮廓采用三个相互嵌套的椭圆环结构，

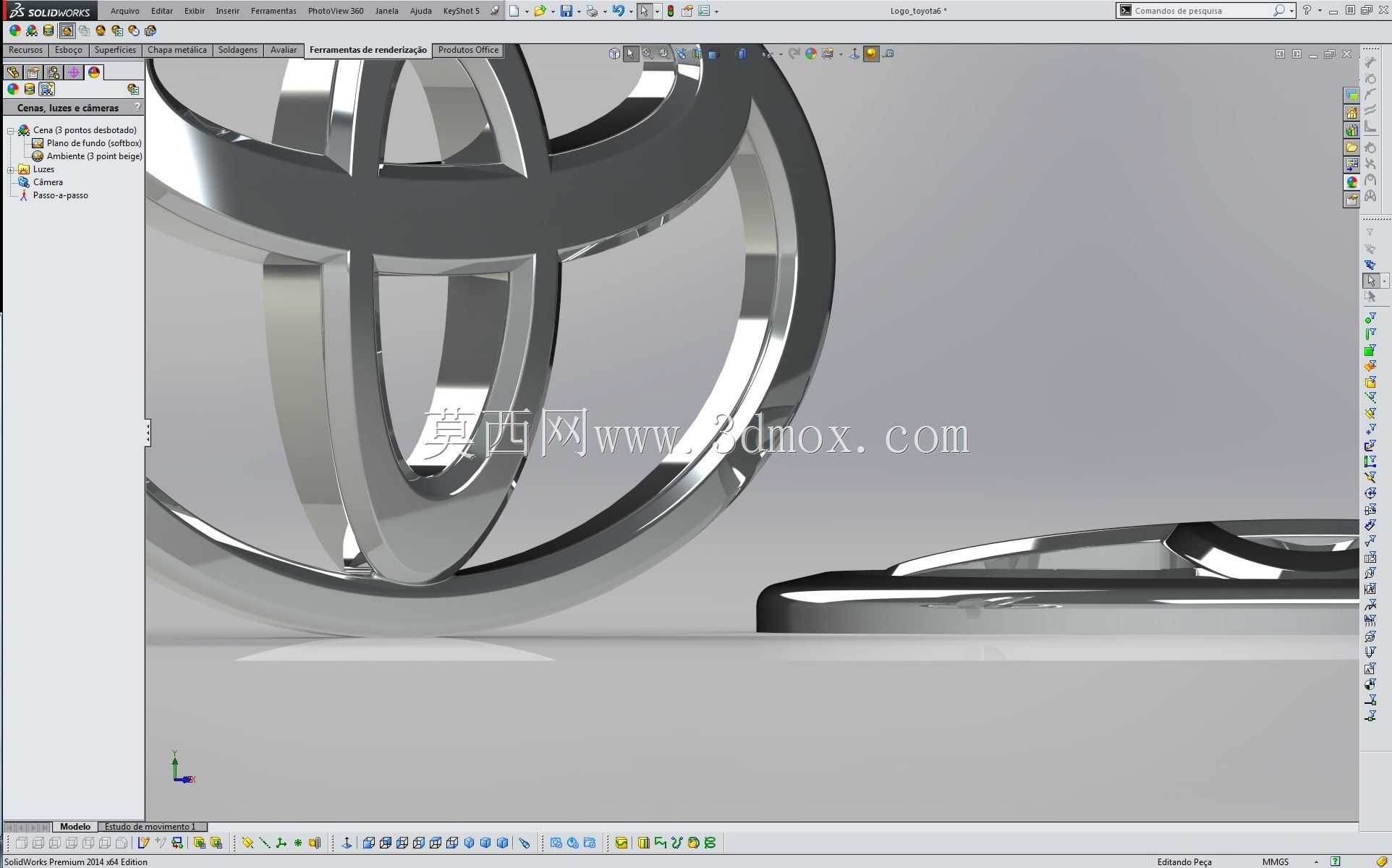

　　三个椭圆的曲率经过多轮视觉校准，在不同观察角度下都能呈现均匀的镀铬反光效果，不会出现局部曲面曲率突变导致的反光断层，影响品牌标识的精致感。建模过程中需要重点处理三个椭圆环的相交过渡区域，所有相交位置都采用R0.8-R1.5mm的圆角过渡，既避免镀铬工艺过程中出现尖角积漆、镀层不均的问题，也能减少日常使用过程中边角积灰、清洁困难的隐患。标识件的主体壁厚控制在2.5-3mm区间，背部采用均匀分布的加强筋结构，筋条厚度控制在1.2mm以内，避免注塑成型过程中出现表面缩痕，影响外表面的镀铬外观质量。在功能特性层面，该标识件除了基础的品牌识别功能外，部分搭载毫米波雷达的车型会将该标识件作为雷达罩的装饰盖板，

　　此时标识件的外表面镀层需要采用特殊的半透镀铬工艺，保证毫米波信号的穿透率满足雷达探测要求，同时不影响镀铬外观的视觉一致性，建模时需要将标识件的内表面预留0.3mm的镀层厚度余量，避免镀层加工后整体尺寸超差，无法与安装基座匹配。针对不同安装位置的标识件，其外形尺寸会做对应适配，比如尾门安装的标识件整体外轮廓尺寸通常在120-150mm区间，轮毂中心盖使用的标识件尺寸则缩小到50-60mm区间，方向盘上的标识件尺寸控制在40-50mm区间，但所有尺寸规格的标识件都严格遵循统一的椭圆曲率比例，保证不同位置的品牌标识视觉一致性，不会出现比例变形导致的品牌视觉识别偏差。建模过程中需要优先构建外轮廓的基准曲面，以三个椭圆的中心交点作为建模原点，

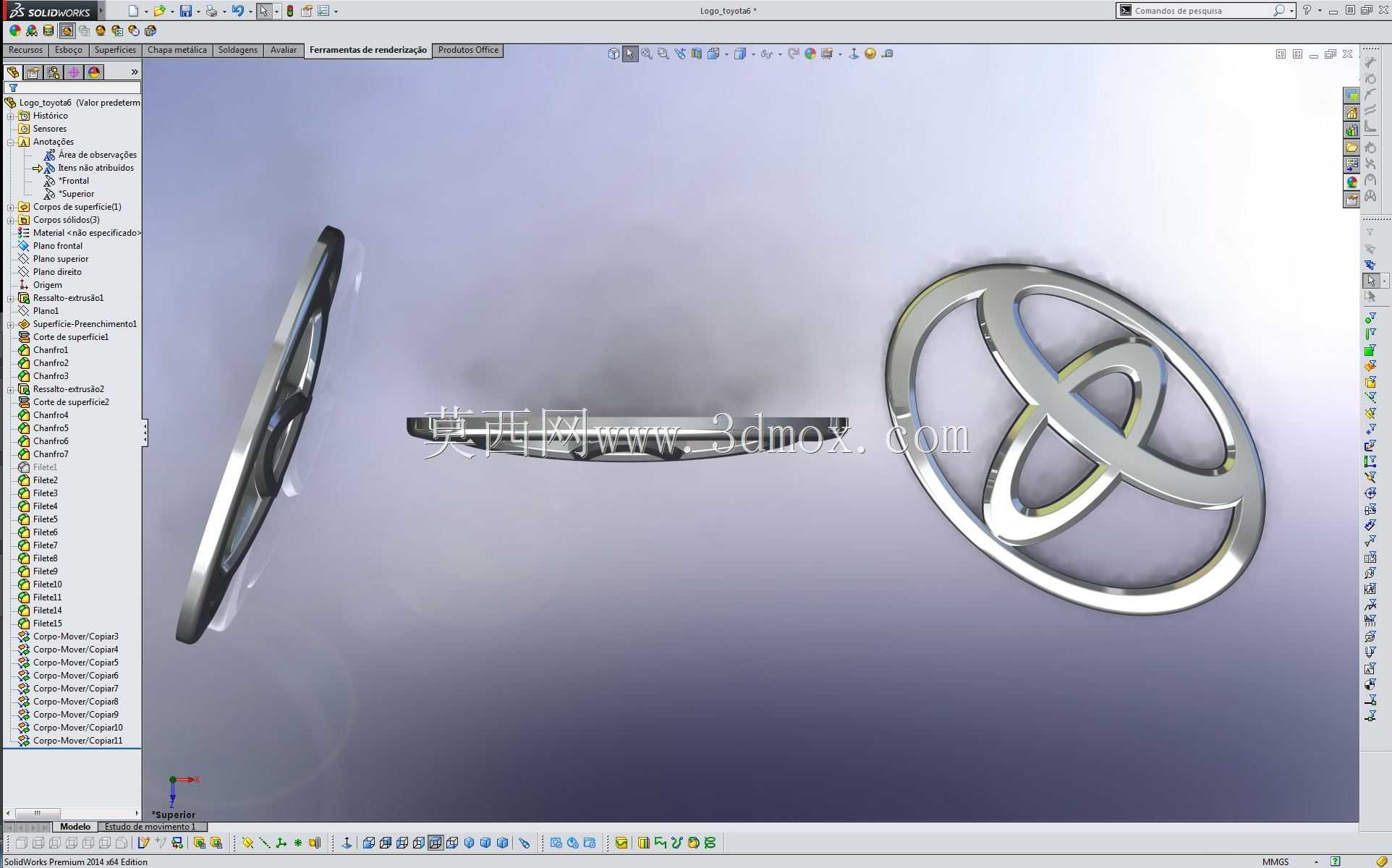

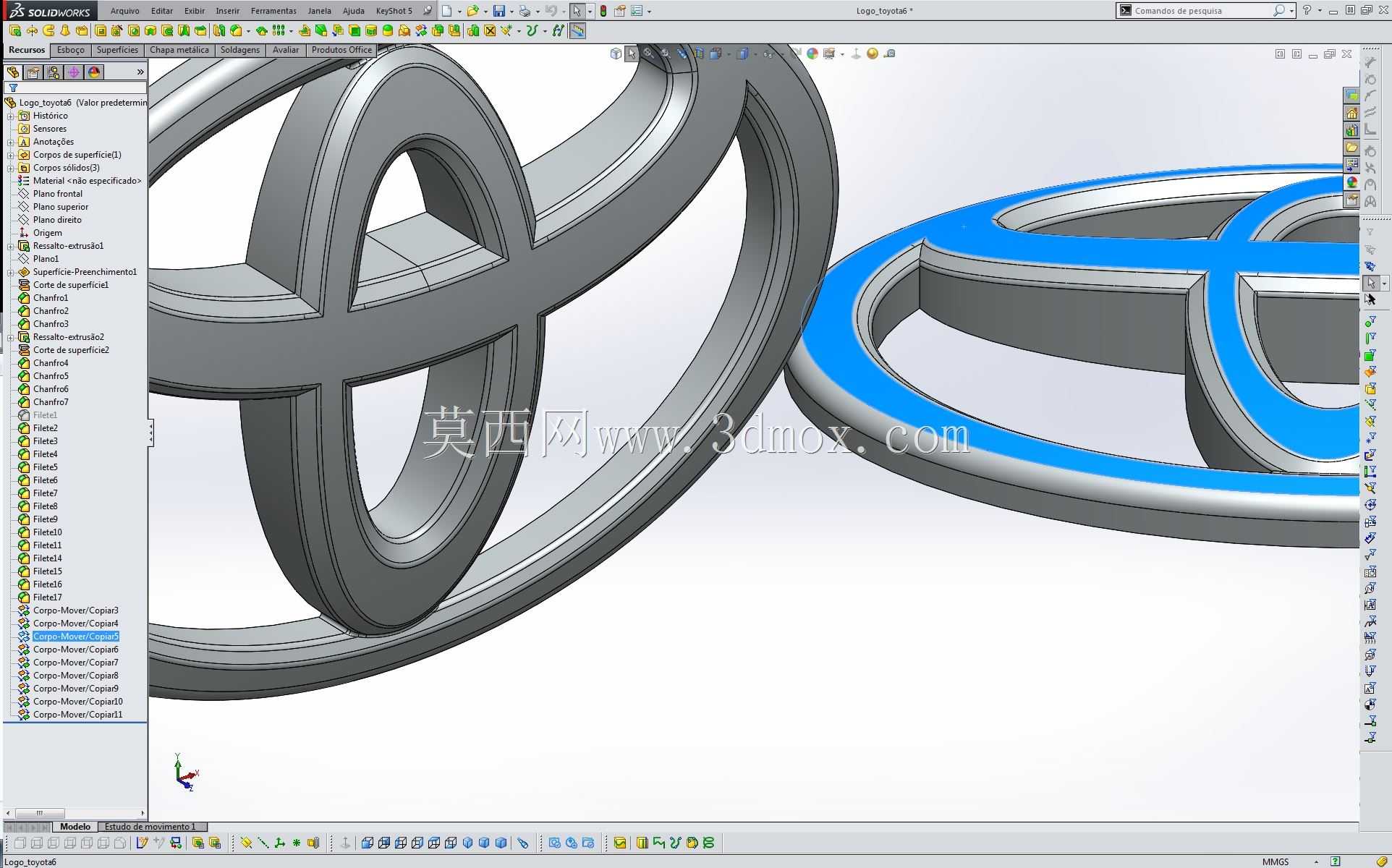

　　先绘制三个方向的椭圆基准线，通过扫掠命令生成基础环体结构，再对相交区域做布尔合并与圆角过渡，最后偏移生成实体壁厚，添加背部的卡脚、定位柱、粘贴槽等安装结构，所有结构的拔模角度统一控制在1.5度，满足注塑模具的脱模要求，避免生产过程中出现粘模、拉伤等质量问题。在实际工程验证阶段，该标识件需要通过高低温循环测试、耐紫外线老化测试、洗车高压水流冲击测试、砂石冲击测试等多项整车级验证，建模时需要对标识件的边缘位置做倒钝处理，避免砂石冲击时出现镀层崩边的问题，同时标识件的背部安装结构需要做强度校核，保证在150N的正向拉力作用下不会出现断裂脱落，满足整车的安全使用要求。
