四爪T型螺纹锁紧螺母结构设计

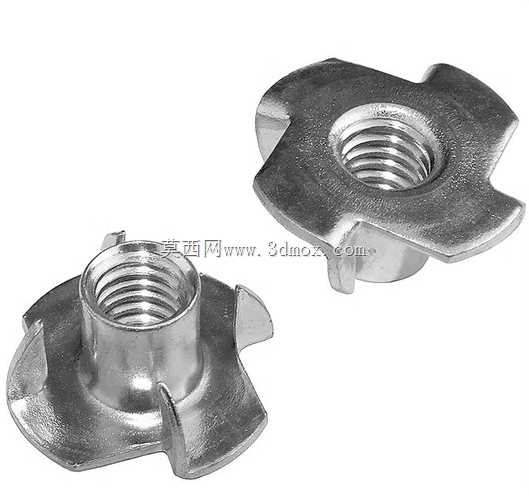

　　做非标设备结构设计快十年，碰到铝型材框架、钣金机柜、工装治具的装配场景，十有八九要用到这类四爪T型螺母，很多刚入行的工程师容易把它和普通T型槽螺母搞混，实际两者的安装逻辑和适用场景差得挺多。先从实际安装场景说，这类螺母最常用的场景是工业铝型材的T型槽预装，尤其是20、30、40、45系列的欧标铝型材，槽口宽度从6mm到10mm不等，这款四爪结构的设计，就是为了解决普通T型螺母在型材槽内容易转动、预紧后移位的问题——之前做自动化生产线的护网框架，一开始用普通弹片T型螺母，工人现场安装的时候，螺栓拧到一半螺母跟着转，得用螺丝刀伸到槽里别着才能拧紧，效率低不说，后期设备运行震动，还有螺母松脱滑出的隐患，换成这种四爪结构之后，四个对称分布的卡爪刚好能卡在型材槽的内沿棱边上，拧螺栓的时候螺母本体完全不会跟转，现场装配效率能提至少三成。再讲功能特性，中间的内螺纹是标准公制粗牙，适配常用的内六角圆柱头螺栓、外六角螺栓，螺纹段的高度做了加厚处理，比普通薄型T型螺母的螺纹啮合长度多了近40%，能承受更大的锁紧拉力，之前做过拉力测试，M6规格的这款螺母，在4040铝型材槽内锁紧，静态拉脱力能到12kN以上，完全能满足护网、工作台、物料架这类轻载到中载结构的连接需求。四个卡爪的外侧做了圆弧倒角，顺着型材槽口塞进去的时候不会刮伤型材的阳极氧化层，卡爪的根部做了R角过渡，避免应力集中，就算反复拆装也不会出现卡爪断裂的问题，底部的法兰盘比螺母本体外径大一圈，

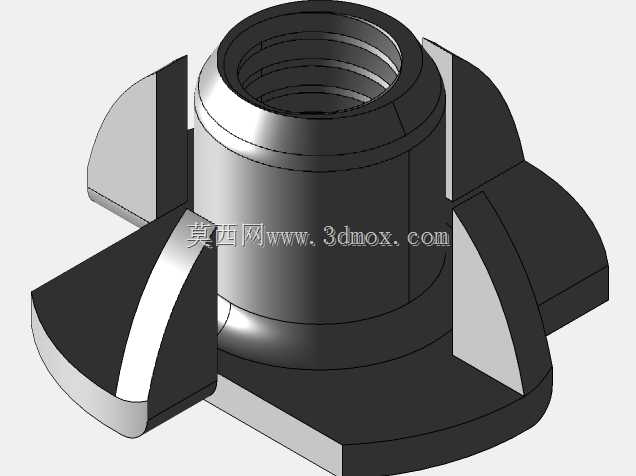

　　安装之后法兰面完全贴紧型材槽的底面，增大接触面积，锁紧的时候不会把型材槽口压变形，这点比那种没有法兰的T型螺母靠谱很多，之前用无法兰的薄螺母锁铝型材，拧到规定扭矩的时候，槽口直接被压出凹痕，后期调整位置的时候螺母卡得死死的滑不动，拆都拆不下来。说回设计思路，当初建模的时候，首先要卡准铝型材槽的内部尺寸，以适配4040欧标铝型材的规格为例，槽口宽度8.2mm，槽内部宽度10.2mm，四个卡爪的外切圆直径要做到10mm，比槽内宽度小0.2mm，既能顺利塞进去，又不会有太大的旷量，卡爪的厚度做2mm，刚好卡在槽口的台阶面上，不会从槽口掉出来；中间螺纹段的同轴度要控制在0.1mm以内，不然螺栓拧进去之后会偏斜，锁紧的时候法兰面受力不均，

　　容易出现局部压痕；法兰盘的外径做18mm，比槽口宽度大出近一倍，保证贴合面积足够，法兰盘的厚度做1.5mm，既不会因为太薄导致锁紧时变形，也不会因为太厚占用型材槽内的空间，影响相邻配件的安装。再讲安装边界的尺寸要求，这类螺母是预装式的，也就是说要在铝型材框架组装之前，先把螺母塞进型材的T型槽里，顺着槽滑到需要的安装位置，再装对应的连接板、脚轮、合页这类配件，如果框架已经组装完成，型材两端封上了端盖，就没法再装这种螺母了，这点选型的时候一定要提前跟装配工人交代清楚，别等框架拼完了才发现螺母没装，返工拆框架费半天劲。另外要注意适用的槽型，这款螺母是适配欧标铝型材T型槽的，要是用在国标铝型材上，因为国标槽的台阶角度和槽内尺寸不一样，卡爪卡不住，容易出现跟转的问题，别混用。还有在钣金机柜的安装场景里，有时候会在钣金折弯的卡槽里用这类螺母，这时候要注意卡槽的冲压尺寸，卡槽的宽度要比卡爪外切圆小0.3-0.5mm，卡爪卡进去之后能卡在钣金的背面，不会从安装孔掉出来，比压铆螺母灵活，位置可以顺着卡槽随意调整，适合那种安装位置需要微调的场景，比如机柜内部的安装导轨、走线架固定，不用提前精准算好压铆螺母的位置，后期调整的时候滑到对应位置锁紧就行，容错率高很多。建模的时候还要注意细节，螺纹收尾的地方要做退刀槽，避免螺栓拧到底的时候顶到螺母底部，导致锁不紧；四个卡爪的端面要做15度的导入角，往槽里塞的时候不用刻意对准，稍微用点力就能滑进去，降低现场安装的对位难度；

　　所有的棱边都做0.2mm的倒角，去掉毛刺，工人拿的时候不会划手，也不会刮坏型材表面的氧化层或者喷涂层。之前做过一款工装工作台，台面是20mm厚的电木板，底下用4040铝型材做框架，固定电木板的时候一开始用普通的半圆头螺栓直接拧在型材槽里，因为接触面积小，螺栓拧紧之后电木板表面被压出小坑，时间长了螺栓松脱，台面晃悠，后来换成这种四爪T型螺母，配合平垫使用，锁紧力均匀分布在法兰盘上，电木板再也没出现过压痕，用了三年多没松过。还有在自动化设备的安全护网安装场景里，护网的铝型材立柱和横梁连接，用这种螺母配合角件连接，因为卡爪防转，工人在外侧拧螺栓的时候，不用伸手到型材槽里扶螺母，安装速度快很多，而且设备运行的时候有持续震动，因为螺纹啮合长度足够，加上法兰面的大接触面积，防松效果比普通T型螺母好，不用额外加防松垫圈，减少配件数量，也降低了采购成本。要注意这类螺母不适合用在重载吊装的场景，毕竟是卡在型材槽里的，要是承受大的冲击载荷，卡爪有可能从槽里脱出来，重载场景还是得用端面攻丝或者弹性销固定的连接方式，选型的时候要算好每个连接点的受力，别超负载使用。另外如果是用在食品、医疗行业的设备上，要选304不锈钢材质的这款螺母，普通碳钢镀锌的容易生锈，不符合洁净要求，建模的时候材质不同的话，尺寸公差要稍微调整，不锈钢的冷镦成型回弹量比碳钢大，卡爪的尺寸要做0.1mm左右的负差，避免装配的时候卡滞。
