带压柄直插式小型微动开关结构设计

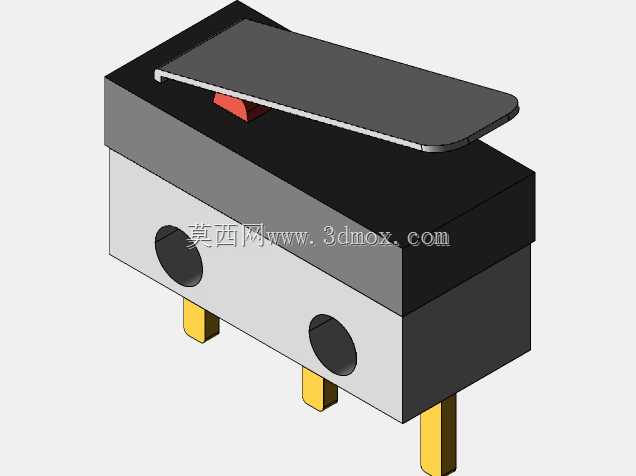

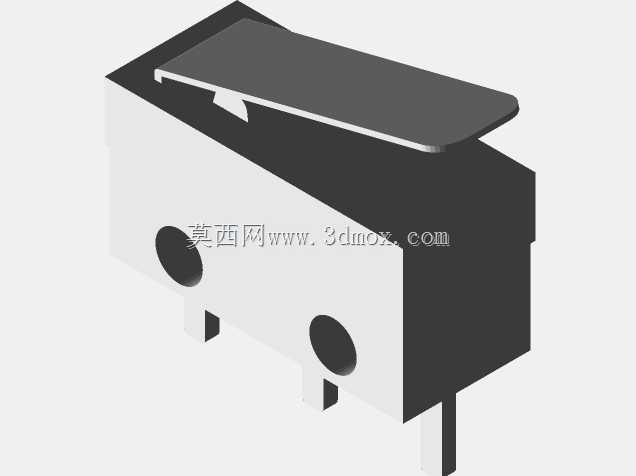

　　这款直插式带压柄微动开关，是电子控制回路里最常见的小体积触发元件，日常接触最多的鼠标左右按键触发核心就是这类元件，除此之外在工业控制、家电控制、小型自动化设备的位置检测、行程限位回路里也有极高的应用占比，属于小体积但可靠性要求极高的基础电气元件。从实际使用场景来看，这类微动开关的触发行程极短，触发压力稳定，既可以用在消费电子的人机交互按键里，比如鼠标、游戏手柄、小型手持设备的功能按键，也可以嵌入到工业设备的安全门检测、机构到位检测、限位保护回路中，依靠微小的位移变化实现电路的通断切换，响应速度快，触发反馈清晰，能给操作者明确的动作到位感知。从结构设计思路来看，这款微动开关采用上下分层的壳体结构，上半部分为黑色绝缘壳体，

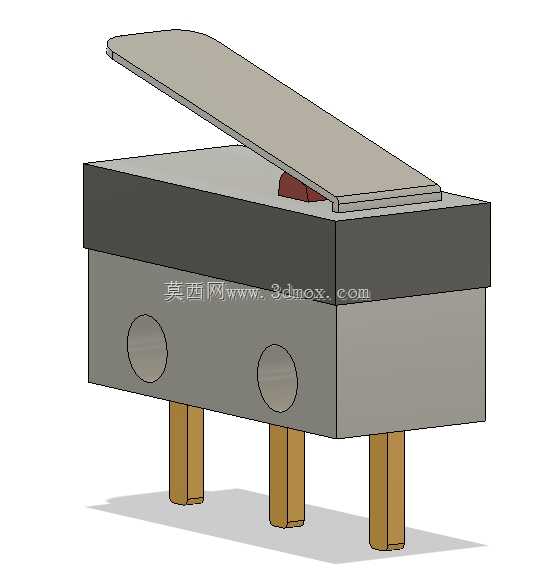

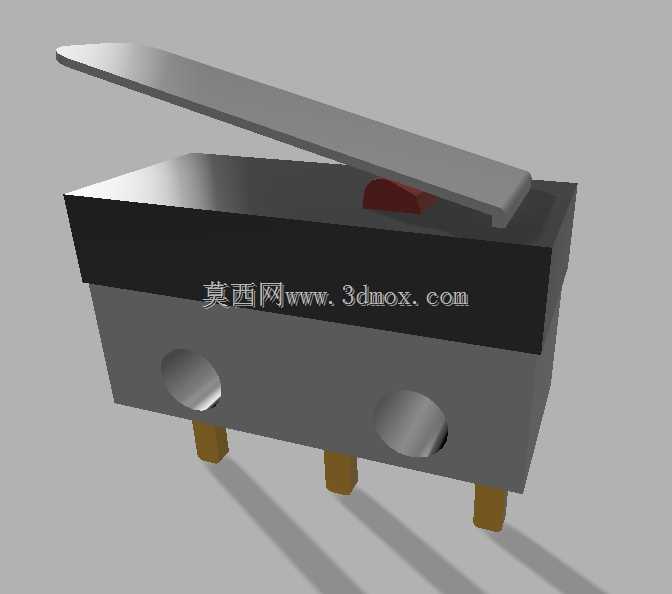

　　用来容纳内部的动触片、静触点与触发弹片结构，下半部分为浅灰色绝缘基座，既承担引脚固定的作用，也预留了两个圆形安装孔，方便在装配时通过螺丝或者定位柱将开关固定在PCB板或者设备安装基座上，避免触发过程中开关移位导致的触发位置偏差。顶部的长条形压柄采用悬臂式设计，压柄根部压在内部红色的触发顶块上，当外力作用在压柄任意位置时，力会通过杠杆效应传递到内部触发顶块，推动内部弹片完成触点的快速通断，这种长压柄设计不需要外部额外加装触发拨杆，直接可以承接外部按键的按压力，适配鼠标按键这类需要长力臂来匹配按键外壳行程的使用场景，压柄的边缘做了圆弧过渡处理，避免长期按压过程中压柄边缘磨损外部按键结构，也能减少应力集中导致的压柄断裂风险。

　　引脚部分采用三个直插式镀金引脚，分别对应公共端、常开端、常闭端，引脚的长度与间距符合常规直插元件的波峰焊工艺要求，在PCB设计时可以直接按照引脚间距预留焊盘，不需要额外做异形焊盘处理，焊接后引脚与基座的结合处做了密封加固处理，避免焊接过程中焊锡渗入壳体内部导致触点卡滞或者短路问题。从安装边界尺寸来看，这款开关的整体外形为规整的长方体结构，没有外凸的异形结构，在设备内部布局时只需要预留对应长宽高的矩形安装空间即可，两个安装孔的中心距与引脚的排布方向平行，安装时可以通过两个M2规格的小螺丝直接固定，也可以在PCB上预留对应定位柱，装配时直接将开关卡入定位柱完成预固定，再进行焊接，能大幅提升装配效率。内部的触点结构采用快动式弹片设计，

　　触发时触点的切换速度和按压速度无关，只要外力达到触发阈值，弹片就会瞬间完成跳变，避免触点缓慢通断过程中产生的拉弧问题，延长触点的电气使用寿命，同时这种结构的触发压力一致性好，批量生产时每个开关的触发压力偏差可以控制在极小范围内，适配消费电子类产品对按键手感一致性的要求。在实际选型应用中，这类微动开关的绝缘壳体采用耐温阻燃的工程塑料材质，可以满足波峰焊时的高温环境要求，不会因为焊接高温出现壳体变形、内部结构卡滞的问题，壳体的拼接缝隙做了精密配合，日常使用环境下的灰尘、少量飞溅液体很难渗入内部，能满足普通办公、家用环境下的使用防护要求，不需要额外做密封防护结构就可以稳定工作。触发顶块采用耐磨的工程塑料材质，长期反复按压过程中磨损量极小，能保证长期使用后触发行程不会出现明显偏移，手感保持一致，不会出现使用一段时间后按键触发虚位变大、触发失灵的问题。三个引脚的排布位置避开了安装孔的受力区域，安装锁紧螺丝时的压力不会传递到引脚上，避免引脚受力变形导致焊接点脱落或者内部触点接触不良的问题。
