光电旋转编码器码盘及底座结构设计

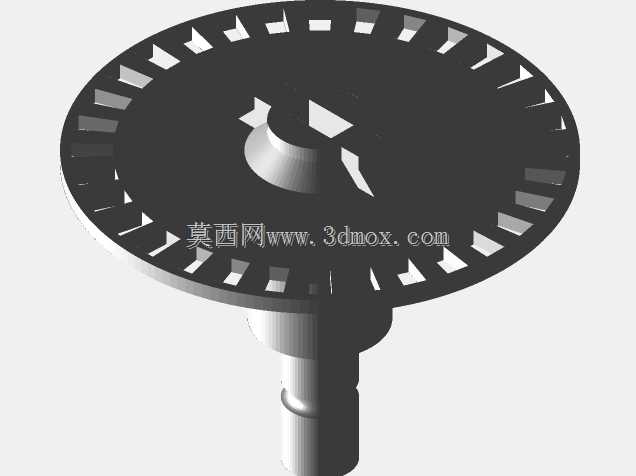

　　在工业自动化的运动控制场景里，这类带底座的码盘结构是增量式光电编码器的核心传感部件，常被集成在伺服电机尾部、数控机床进给轴端、自动化生产线的旋转工位、AGV小车的驱动轮转轴处，用来实时采集转轴的角位移、转速、旋转方向信号，给上位控制系统提供精准的位置反馈，是闭环运动控制里不可或缺的传感单元。从结构设计逻辑来看，码盘本体采用薄圆盘式结构，盘面沿圆周方向均匀蚀刻出通光与遮光的栅格，中心预留与转轴配合的D型定位孔，这种非圆的孔型设计能彻底避免码盘与转轴之间出现相对转动打滑，保证角位移检测的精度不会因为传动间隙丢失；码盘盘面的栅格采用不等分的参考位设计，除了周向均匀分布的计数栅格之外，还设置了单独的零位标识栅，

　　每次转轴旋转一圈就会输出一个零位脉冲，方便控制系统做原点复位校准。配套的底座结构采用阶梯轴式安装设计，下部的圆柱轴段用来和设备端的安装轴承配合，轴肩位置做了限位台阶，安装时可以直接抵靠轴承端面确定轴向安装位置，不需要额外调整轴向间隙，能有效控制码盘与光电收发模块之间的轴向距离，避免因为距离偏差导致的光信号强度不足、计数丢脉冲问题。实际选型适配的时候，要注意码盘的外径尺寸不能超出编码器外壳的内部安装腔，安装时码盘盘面要和光电对管的光路保持垂直，倾斜角度不能超过1度，否则会出现通光时的光通量不足，导致输出的脉冲波形畸变，出现误计数。底座的下部轴径要和被测转轴的安装孔做过渡配合，配合公差选H7/k6即可，既可以保证装配时的同轴度，

　　也不会因为过盈量太大导致装配困难，甚至压裂码盘的基座。在日常的设备维护场景里，这种结构的码盘拆装时要注意避免磕碰盘面的栅格区域，哪怕是轻微的划痕遮挡栅格，都会导致对应的计数通道信号异常，出现转速检测不准、位置反馈偏差的问题；安装时要保证码盘和转轴的同轴度，径向跳动量要控制在0.02mm以内，不然高速旋转时码盘会出现偏摆，轻则刮蹭光电模块的外壳，重则导致码盘碎裂。从功能实现的角度来说，码盘的栅格数量直接决定了编码器的检测分辨率，栅格越密每圈输出的脉冲数越多，角位移检测的精度就越高，但对应的栅格加工精度要求也越高，蚀刻时的栅格间距误差要控制在微米级，不然会出现相邻脉冲的间隔不均匀，导致细分后的检测精度下降。

　　底座的材质一般选用轻量化的铝合金或者工程塑料，既能保证结构强度，也能降低整体的转动惯量，避免给被测转轴增加额外的负载，尤其在小功率伺服电机的应用场景里，转动惯量的匹配直接影响电机的动态响应性能，如果码盘组件的转动惯量过大，会导致电机启停时出现过冲、定位不准的问题。在不同的应用场景里，这种码盘结构的适配要求也有区别：用在高速主轴上的时候，码盘要做动平衡校正，剩余不平衡量要满足G2.5级的动平衡要求，避免高速旋转时产生振动；用在多尘、有油污的工业现场时，码盘表面要做防污涂层处理，底座和外壳之间要加装密封胶圈，避免灰尘、油污附着在码盘表面遮挡光路，导致传感器失效。设计建模的时候，要重点关注码盘栅格的圆周分布角度公差，中心安装孔与码盘外圆的同轴度公差，还有底座安装轴与码盘定位端面的垂直度公差，这些形位公差直接决定了编码器最终的检测精度；另外要预留出光电收发模块的安装空间，码盘盘面要刚好插入光电对管的发射端与接收端之间的缝隙里，缝隙宽度一般比码盘厚度大0.5mm左右，既保证安装时不会刮蹭，也能控制光程在最佳范围内，保证信号强度。
