嵌入式LED安装防护盒结构设计

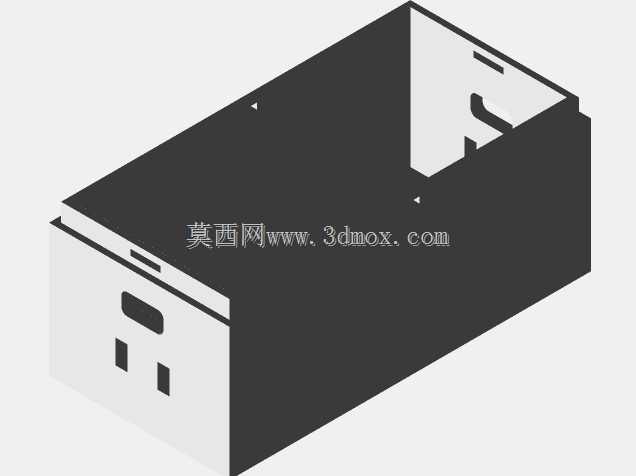

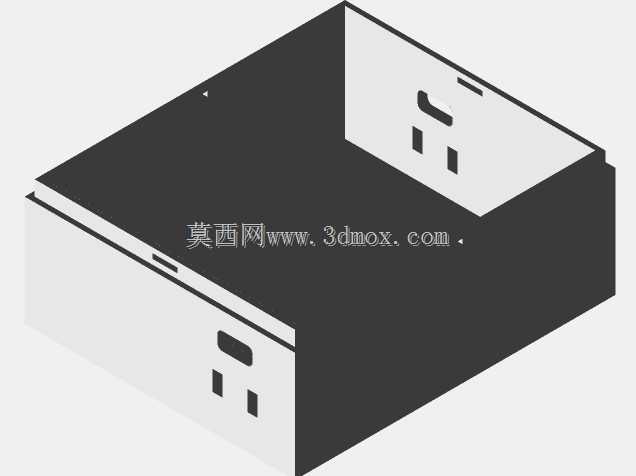

　　这款LED安装防护盒的设计，最初是针对工业传感检测场景里小型LED指示光源的安装防护需求展开的，在自动化产线的工位状态指示、设备运行信号提示、传感模块配套光源安装这类场景里，裸露的LED灯板很容易受到车间里的切削液飞溅、粉尘堆积、意外磕碰的影响，轻则指示亮度下降识别不准，重则灯板引脚短路失效，之前不少现场安装都是临时用扎带把灯板固定在型材上，再缠电工胶带做防护，长期使用后胶带老化脱落，维护更换的频次很高。设计时首先考虑的是安装适配性，盒体采用半开放嵌套式结构，主体腔体预留了标准小功率LED灯板的安装空间，内壁做了0.8mm的限位凸台，灯板推入后可以直接卡在凸台位置，不需要额外打胶固定，后续更换灯板时只需要从开口端推出即可，

　　维护效率比全密封胶封结构提升不少。盒体正面预留了对应灯珠出光位置的矩形开孔，开孔边缘做了15度的内倒角，既可以收拢光线提升指示区域的辨识度，又能避免外部杂物直接磕碰灯珠表面，开孔尺寸匹配常用的3mm、5mm直插LED以及小尺寸贴片LED矩阵的出光范围，不需要额外做遮光罩配件。从安装边界来看，盒体的外部长宽高尺寸适配工业铝型材的标准槽位，侧面预留的两个小卡槽可以直接卡在1530铝型材的槽口上，也可以通过侧面的沉头孔用M3螺丝固定在设备面板或者传感支架上，安装时不需要额外做定制转接件，不管是新设备预装还是旧设备改造都能直接适配。盒体的壁厚做了差异化设计，受力的安装侧边壁厚做到1.5mm，保证螺丝锁紧或者卡入型材时不会出现开裂变形，

　　出光面的壁厚控制在1mm，避免壁厚过厚遮挡光线导致指示亮度不足，腔体内部的边角都做了R1的圆角处理，一方面是注塑成型时减少应力集中，避免生产时出现缺胶、开裂的问题，另一方面也能防止安装灯板时尖锐边角刮伤灯板的线路绝缘层。在实际使用场景里，这款防护盒除了配套LED指示光源，也可以用来容纳小型的光电传感发射端、微型信号转接板这类小尺寸电气元件，腔体内部的剩余空间可以走少量的连接导线，盒体开口端和上盖的配合面做了0.5mm的止口结构，扣合后可以阻挡大部分的粉尘和飞溅液体，满足车间一般工况的防护要求，不需要额外做密封圈就能达到IP40左右的防护等级，兼顾了防护性能和装配便捷性。设计过程中也考虑了不同安装方向的适配，不管是水平安装在设备台面、

　　垂直安装在设备侧壁，还是倒装在设备顶部，盒体的卡槽和安装孔位置都能保证固定可靠，不会因为设备运行的振动出现松脱，内部的灯板因为有限位凸台的固定，也不会因为长期振动出现移位导致出光位置偏移。和市面上常见的通用接线盒相比，这款盒体的尺寸更加紧凑，不会占用过多的安装空间，在设备内部布线空间紧张的传感安装位置，小尺寸的优势尤为明显，不需要为了容纳一个小灯板预留过大的安装位置，给整体的设备布局设计留出更多调整空间。盒体的结构没有多余的装饰性特征，所有的结构特征都服务于安装、防护、出光这几个核心功能，没有冗余的设计元素，不管是3D打印打样做小批量验证，还是开模做批量注塑生产，结构工艺性都比较好，不需要复杂的抽芯结构，模具结构简单，生产良率更容易控制。
